Velká pozornost se věnuje takéelektronickým spouštím (instalovanýmdo jističů od 160 A) SACE PR211/P, PR212/P a SACE PR212/MP (mezinárodní patent ABB SACE) zvlášť určeným pro splnění potřebných funkcí spouštění a ochrany motoru. Díky těm nejmodernějším funkcím ochran zajišťují spolehlivost a přesnost a jsou odolné vůči elektromagnetickému rušení. Jednou z charakteristických vlastností tohoto typu spouští je schopnost oboustranné komunikace se ...
4/30 ABB SACE
4
PR212/DM PR212/D-M PR212/D-L

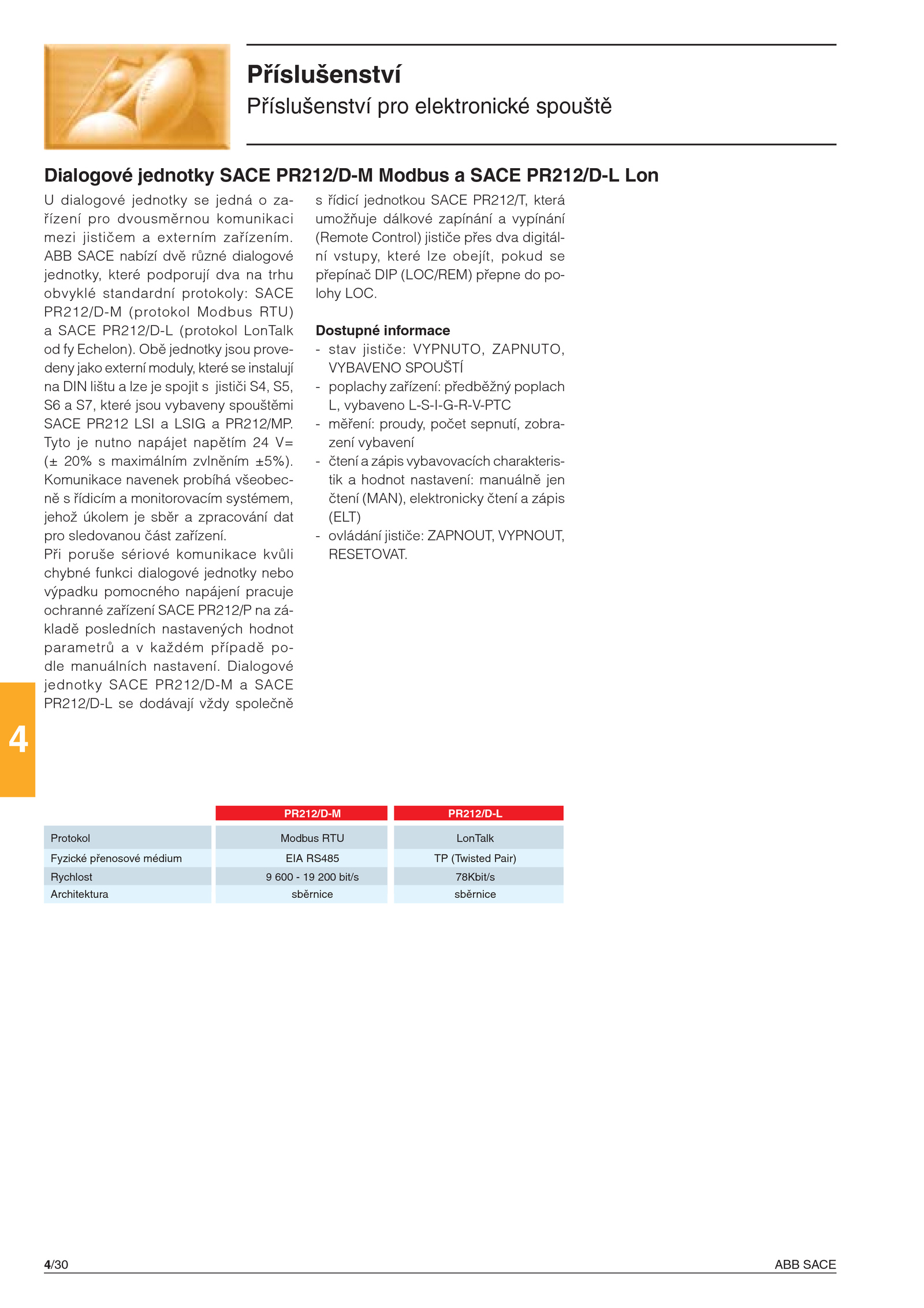

Příslušenství
Příslušenství pro elektronické spouště
U dialogové jednotky jedná za-
řízení pro dvousměrnou komunikaci
mezi jističem externím zařízením.
Dostupné informace
- stav jističe: VYPNUTO, ZAPNUTO,
VYBAVENO SPOUŠTÍ
- poplachy zařízení: předběžný poplach
L, vybaveno L-S-I-G-R-V-PTC
- měření: proudy, počet sepnutí, zobra-
zení vybavení
- čtení zápis vybavovacích charakteris-
tik hodnot nastavení: manuálně jen
čtení (MAN), elektronicky čtení zápis
(ELT)
- ovládání jističe: ZAPNOUT, VYPNOUT,
RESETOVAT. Obě jednotky jsou prove-
deny jako externí moduly, které instalují
na DIN lištu lze spojit jističi S4, S5,
S6 S7, které jsou vybaveny spouštěmi
SACE PR212 LSI LSIG PR212/MP.
Protokol Modbus RTU LonTalk
Fyzické přenosové médium EIA RS485 (Twisted Pair)
Rychlost 600 200 bit/s 78Kbit/s
Architektura sběrnice sběrnice
.
Při poruše sériové komunikace kvůli
chybné funkci dialogové jednotky nebo
výpadku pomocného napájení pracuje
ochranné zařízení SACE PR212/P zá-
kladě posledních nastavených hodnot
parametrů každém případě po-
dle manuálních nastavení.
Komunikace navenek probíhá všeobec-
ně řídicím monitorovacím systémem,
jehož úkolem sběr zpracování dat
pro sledovanou část zařízení.
ABB SACE nabízí dvě různé dialogové
jednotky, které podporují dva trhu
obvyklé standardní protokoly: SACE
PR212/D-M (protokol Modbus RTU)
a SACE PR212/D-L (protokol LonTalk
od Echelon). Dialogové
jednotky SACE PR212/D-M SACE
PR212/D-L dodávají vždy společně
Dialogové jednotky SACE PR212/D-M Modbus SACE PR212/D-L Lon
s řídicí jednotkou SACE PR212/T, která
umožňuje dálkové zapínání vypínání
(Remote Control) jističe přes dva digitál-
ní vstupy, které lze obejít, pokud se
přepínač DIP (LOC/REM) přepne po-
lohy LOC.
Tyto nutno napájet napětím V=
(± 20% maximálním zvlněním ±5%)
