Velká pozornost se věnuje takéelektronickým spouštím (instalovanýmdo jističů od 160 A) SACE PR211/P, PR212/P a SACE PR212/MP (mezinárodní patent ABB SACE) zvlášť určeným pro splnění potřebných funkcí spouštění a ochrany motoru. Díky těm nejmodernějším funkcím ochran zajišťují spolehlivost a přesnost a jsou odolné vůči elektromagnetickému rušení. Jednou z charakteristických vlastností tohoto typu spouští je schopnost oboustranné komunikace se ...

Vydal: ABB s.r.o, ELSYNN Autor: ABB ELSYnn

Strana 92 z 296







Poznámky redaktora

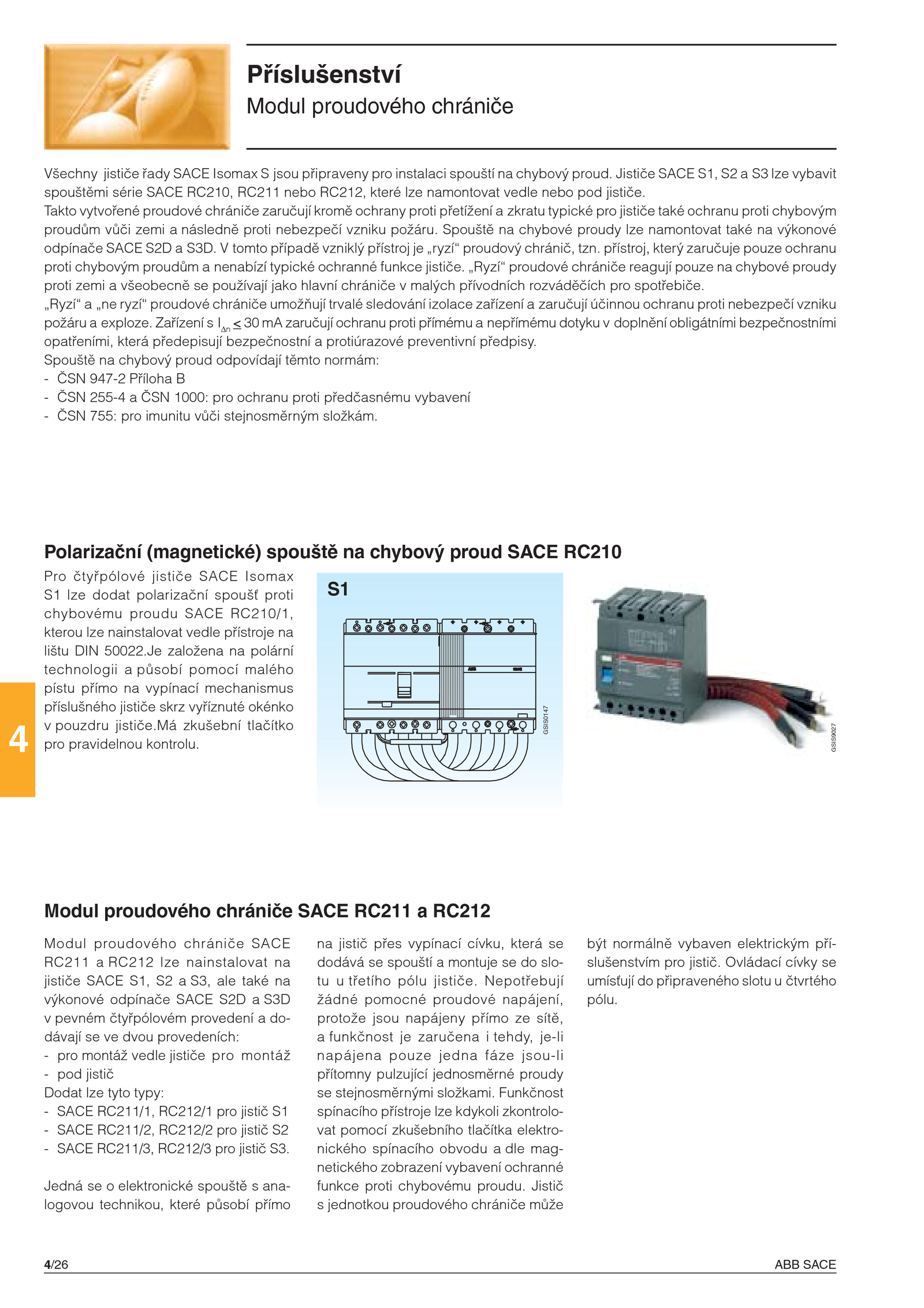

přístroj, který zaručuje pouze ochranu proti chybovým proudům nenabízí typické ochranné funkce jističe. tomto případě vzniklý přístroj „ryzí“ proudový chránič, tzn. Ovládací cívky se umísťují připraveného slotu čtvrtého pólu. Příslušenství Modul proudového chrániče Pro čtyřpólové jističe SACE Isomax S1 lze dodat polarizační spoušť proti chybovému proudu SACE RC210/1, kterou lze nainstalovat vedle přístroje na lištu DIN 50022. Nepotřebují žádné pomocné proudové napájení, protože jsou napájeny přímo sítě, a funkčnost zaručena tehdy, je-li napájena pouze jedna fáze jsou-li přítomny pulzující jednosměrné proudy se stejnosměrnými složkami. Zařízení I∆n < zaručují ochranu proti přímému nepřímému dotyku doplnění obligátními bezpečnostními opatřeními, která předepisují bezpečnostní protiúrazové preventivní předpisy. Jedná elektronické spouště ana- logovou technikou, které působí přímo Modul proudového chrániče SACE RC211 RC212 na jistič přes vypínací cívku, která se dodává spouští montuje slo- tu třetího pólu jističe. . Jističe SACE S1, lze vybavit spouštěmi série SACE RC210, RC211 nebo RC212, které lze namontovat vedle nebo pod jističe. „Ryzí“ proudové chrániče reagují pouze chybové proudy proti zemi všeobecně používají jako hlavní chrániče malých přívodních rozváděčích pro spotřebiče.Má zkušební tlačítko pro pravidelnou kontrolu. „Ryzí“ „ne ryzí“ proudové chrániče umožňují trvalé sledování izolace zařízení zaručují účinnou ochranu proti nebezpečí vzniku požáru exploze.Je založena polární technologii působí pomocí malého pístu přímo vypínací mechanismus příslušného jističe skrz vyříznuté okénko v pouzdru jističe. Spouště chybový proud odpovídají těmto normám: - ČSN 947-2 Příloha B - ČSN 255-4 ČSN 1000: pro ochranu proti předčasnému vybavení - ČSN 755: pro imunitu vůči stejnosměrným složkám. Polarizační (magnetické) spouště chybový proud SACE RC210 Modul proudového chrániče SACE RC211 RC212 lze nainstalovat na jističe SACE S1, S3, ale také na výkonové odpínače SACE S2D S3D v pevném čtyřpólovém provedení do- dávají dvou provedeních: - pro montáž vedle jističe pro montáž - pod jistič Dodat lze tyto typy: - SACE RC211/1, RC212/1 pro jistič S1 - SACE RC211/2, RC212/2 pro jistič S2 - SACE RC211/3, RC212/3 pro jistič S3.4/26 ABB SACE 4 GSIS9027 S1 GSIS0147 Všechny jističe řady SACE Isomax jsou připraveny pro instalaci spouští chybový proud. Funkčnost spínacího přístroje lze kdykoli zkontrolo- vat pomocí zkušebního tlačítka elektro- nického spínacího obvodu dle mag- netického zobrazení vybavení ochranné funkce proti chybovému proudu. Spouště chybové proudy lze namontovat také výkonové odpínače SACE S2D S3D. Jistič s jednotkou proudového chrániče může být normálně vybaven elektrickým pří- slušenstvím pro jistič. Takto vytvořené proudové chrániče zaručují kromě ochrany proti přetížení zkratu typické pro jističe také ochranu proti chybovým proudům vůči zemi následně proti nebezpečí vzniku požáru
