Velká pozornost se věnuje takéelektronickým spouštím (instalovanýmdo jističů od 160 A) SACE PR211/P, PR212/P a SACE PR212/MP (mezinárodní patent ABB SACE) zvlášť určeným pro splnění potřebných funkcí spouštění a ochrany motoru. Díky těm nejmodernějším funkcím ochran zajišťují spolehlivost a přesnost a jsou odolné vůči elektromagnetickému rušení. Jednou z charakteristických vlastností tohoto typu spouští je schopnost oboustranné komunikace se ...
.. S7
GSIS0160
S3 .
Pomocné kontakty jističe S2, S4
- lze dodat pozlaceném
provedení pro digitální signály, hodí se
i pro provoz napětím Un
< V

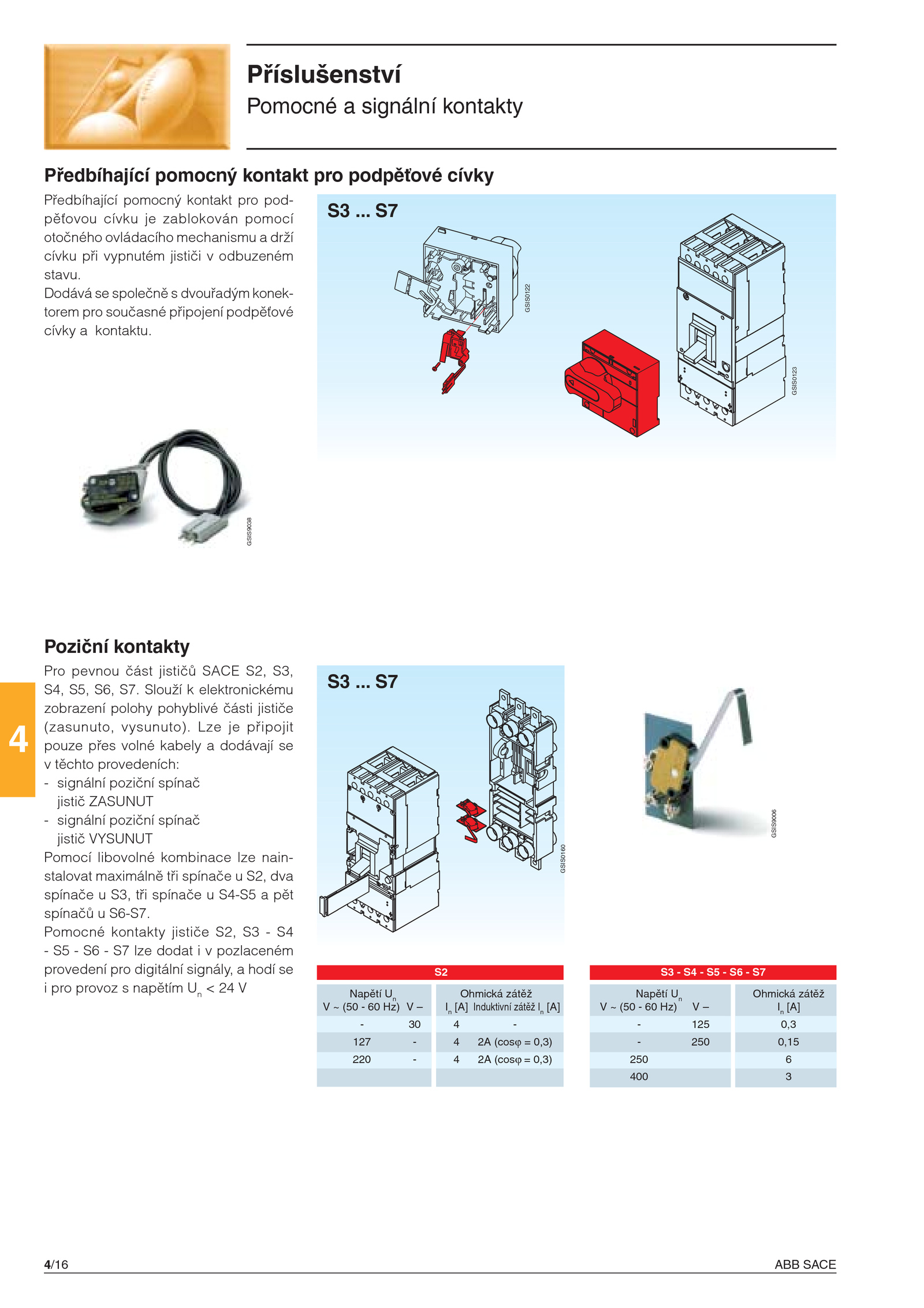

Předbíhající pomocný kontakt pro podpěťové cívky
Předbíhající pomocný kontakt pro pod-
pěťovou cívku zablokován pomocí
otočného ovládacího mechanismu drží
cívku při vypnutém jističi odbuzeném
stavu.4/16 ABB SACE
4
GSIS9038
GSIS9006
S2 S7
S3 . S7
GSIS0122
GSIS0123
Příslušenství
Pomocné signální kontakty
Poziční kontakty
Pro pevnou část jističů SACE S2, S3,
S4, S5, S6, S7. Lze připojit
pouze přes volné kabely dodávají se
v těchto provedeních:
- signální poziční spínač
jistič ZASUNUT
- signální poziční spínač
jistič VYSUNUT
Pomocí libovolné kombinace lze nain-
stalovat maximálně tři spínače S2, dva
spínače S3, tři spínače S4-S5 pět
spínačů S6-S7. Slouží elektronickému
zobrazení polohy pohyblivé části jističe
(zasunuto, vysunuto)...
Napětí Un
Ohmická zátěž
V (50 Hz) In
[A] Induktivní zátěž In
[A]
- -
127 (cosϕ 0,3)
220 (cosϕ 0,3)
Napětí Un
Ohmická zátěž
V (50 Hz) In
[A]
- 125 0,3
- 250 0,15
250 6
400.
Dodává společně dvouřadým konek-
torem pro současné připojení podpěťové
cívky kontaktu
