Vlastnosti jističů PEVNÉM provedení:
- identické přívody nahoře dole
- ovládání pákou jističe
- termomagnetická nebo elektronická
spoušť
- krycí rámeček dveří rozváděče
- možnost montáže základní desku
nebo DIN lištu (až 630A)
- skupiny jističů celkem jen čtyřmi
hloubkami (70 S1-S2, 103,5
u 56, 138,5 242 S8).
PEVNÉ NÁSUVNÉ VÝSUVNÉ
PEVNÉ NÁSUVNÉ VÝSUVNÉ
.
Vlastnosti jističů NÁSUVNÉM prove-
dení:
- pevnou část lze namontovat přímo
na základní desku
- pohyblivá část skládá pevného
jističe, který vybaven oddělovacími
kontakty přívodů, zadním rámem
pro upevnění pevné části krytem
svorek.
Použití některého tohoto příslušenství
umožňuje zablokování jističe vysunuté
poloze.
Na výběr ovládání pákou, motorový
pohon nebo pohon otočnou pákou.
Před vyjmutím jističe nutno uvolnit horní
a dolní upevňovací šrouby.
K zasunutí vysunutí pohyblivé části
dochází pomocí kliky, která dodává
společně jističem. Zarážka brání
nasazení vyjmutí jističe, jsou-li kontakty
zapnuty.
Vlastnosti jističů VÝSUVNÉM prove-
dení:
- pevná část, kterou nutno instalovat
na základní desku, boční část pro vysu-
nutí/zasunutí montuje pevnou
část,
- pohyblivá část skládá pevného
jističe, který vybaven oddělovacími
kontakty přívodů zadním rámem
(který spojí boční částí pevné
části pro pohyb pojezdu) krytem
svorek,
- příslušenství, které umístí přední
straně jističe.
Kliku lze použít pouze tehdy, je-li jistič
vypnut.
Vyjmutý nebo vysunutý jistič lze polo-
hy vypnuto zapnuto přepnout, kromě
toho lze při vysunutém jističi provádět
pomocí příslušného spojovacího kabelu
funkční zkoušky pomocných ovládacích
obvodů.4/3ABB SACE
4
GSIS9120
GSIS9121
GSIS9122
F W
S1 125 –
S2 160 –
S3 160
S3 250
S4 160
S4 250
S5 400
S5 630 –
S6 630 –
S6 800 –
S7 1250 –
S7 1600 –
S8 2000 –
S8 2500 –
S8 3200 –
F W

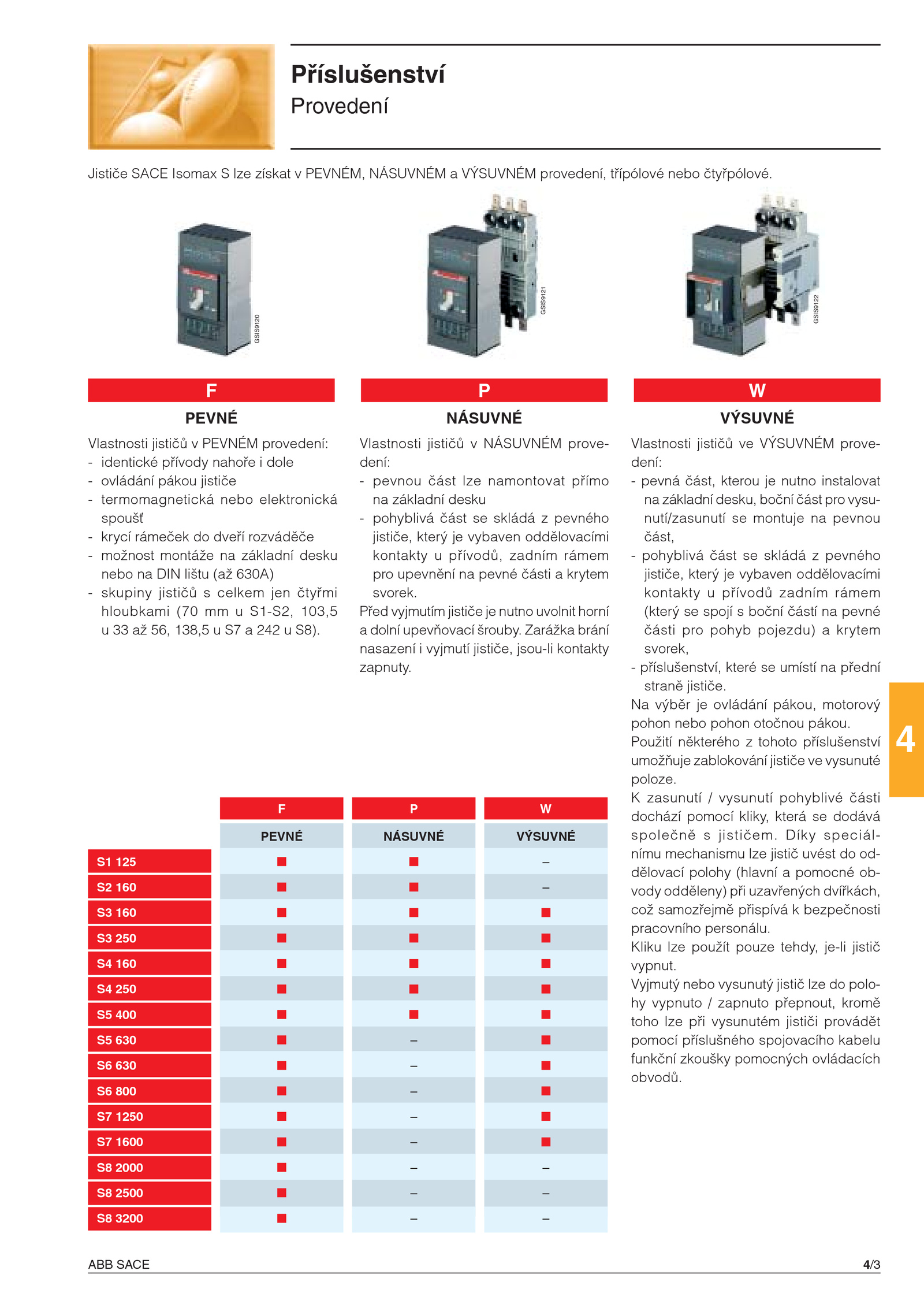

Příslušenství
Provedení
Jističe SACE Isomax lze získat PEVNÉM, NÁSUVNÉM VÝSUVNÉM provedení, třípólové nebo čtyřpólové. Díky speciál-
nímu mechanismu lze jistič uvést od-
dělovací polohy (hlavní pomocné ob-
vody odděleny) při uzavřených dvířkách,
což samozřejmě přispívá bezpečnosti
pracovního personálu
