Velká pozornost se věnuje takéelektronickým spouštím (instalovanýmdo jističů od 160 A) SACE PR211/P, PR212/P a SACE PR212/MP (mezinárodní patent ABB SACE) zvlášť určeným pro splnění potřebných funkcí spouštění a ochrany motoru. Díky těm nejmodernějším funkcím ochran zajišťují spolehlivost a přesnost a jsou odolné vůči elektromagnetickému rušení. Jednou z charakteristických vlastností tohoto typu spouští je schopnost oboustranné komunikace se ...
Poznámky redaktora

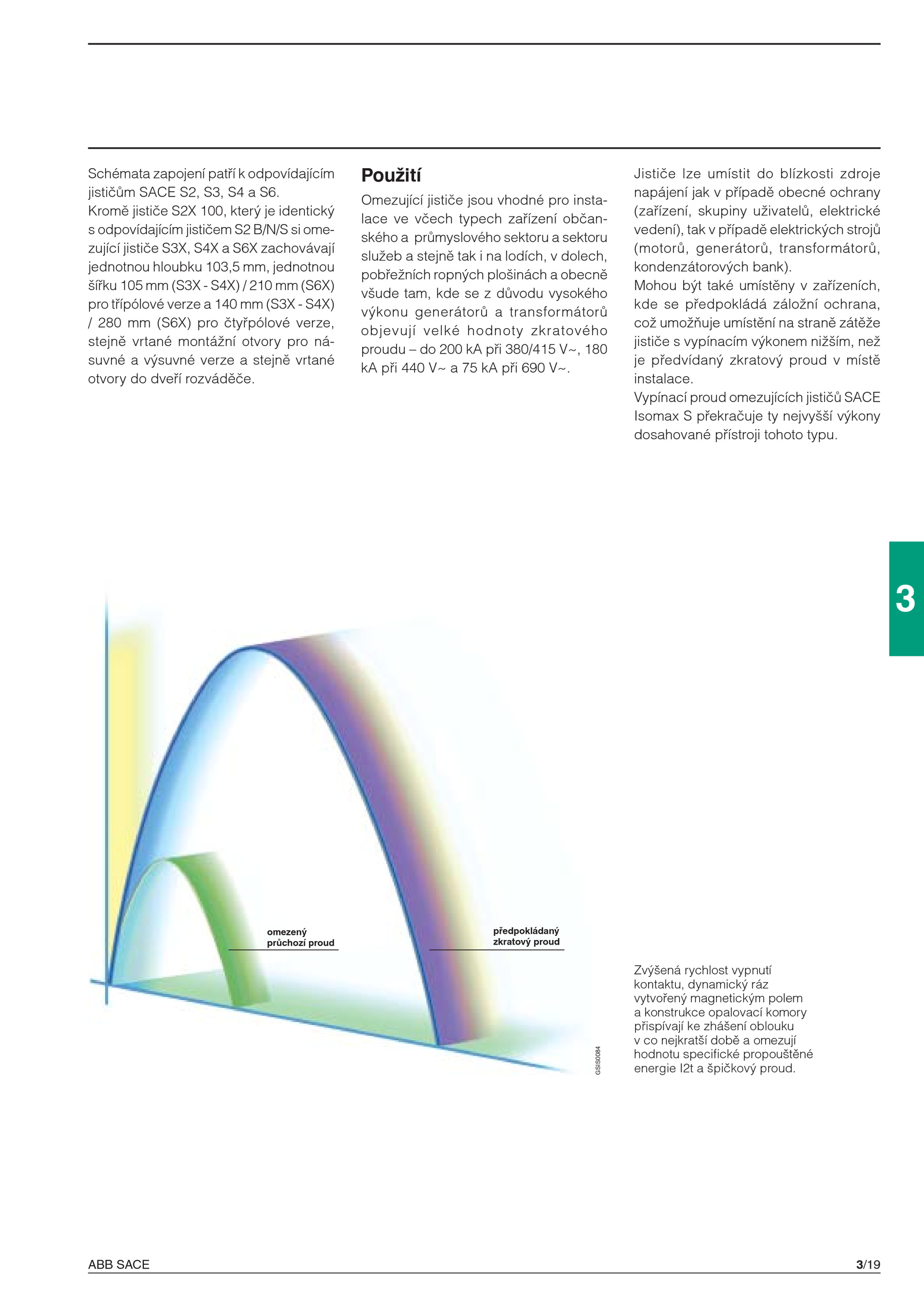

Vypínací proud omezujících jističů SACE
Isomax překračuje nejvyšší výkony
dosahované přístroji tohoto typu.
Schémata zapojení patří odpovídajícím
jističům SACE S2, S3, S6.
omezený
průchozí proud
předpokládaný
zkratový proud
Jističe lze umístit blízkosti zdroje
napájení jak případě obecné ochrany
(zařízení, skupiny uživatelů, elektrické
vedení), tak případě elektrických strojů
(motorů, generátorů, transformátorů,
kondenzátorových bank).
Mohou být také umístěny zařízeních,
kde předpokládá záložní ochrana,
což umožňuje umístění straně zátěže
jističe vypínacím výkonem nižším, než
je předvídaný zkratový proud místě
instalace.3/19ABB SACE
3GSIS0084
Zvýšená rychlost vypnutí
kontaktu, dynamický ráz
vytvořený magnetickým polem
a konstrukce opalovací komory
přispívají zhášení oblouku
v nejkratší době omezují
hodnotu specifické propouštěné
energie I2t špičkový proud.
Použití
Omezující jističe jsou vhodné pro insta-
lace včech typech zařízení občan-
ského průmyslového sektoru sektoru
služeb stejně tak lodích, dolech,
pobřežních ropných plošinách obecně
všude tam, kde důvodu vysokého
výkonu generátorů transformátorů
objevují velké hodnoty zkratového
proudu 200 při 380/415 V~, 180
kA při 440 při 690 V~.
.
Kromě jističe S2X 100, který identický
s odpovídajícím jističem B/N/S ome-
zující jističe S3X, S4X S6X zachovávají
jednotnou hloubku 103,5 mm, jednotnou
šířku 105 (S3X S4X) 210 (S6X)
pro třípólové verze 140 (S3X S4X)
/ 280 (S6X) pro čtyřpólové verze,
stejně vrtané montážní otvory pro ná-
suvné výsuvné verze stejně vrtané
otvory dveří rozváděče
