Velká pozornost se věnuje takéelektronickým spouštím (instalovanýmdo jističů od 160 A) SACE PR211/P, PR212/P a SACE PR212/MP (mezinárodní patent ABB SACE) zvlášť určeným pro splnění potřebných funkcí spouštění a ochrany motoru. Díky těm nejmodernějším funkcím ochran zajišťují spolehlivost a přesnost a jsou odolné vůči elektromagnetickému rušení. Jednou z charakteristických vlastností tohoto typu spouští je schopnost oboustranné komunikace se ...

Strana 193 z 296

Zobrazení indexu knihy

Jak získat tento dokument?

Bezplatně objednat aktuální papírový katalog Vzduchových jističů ABB zde!

Poznámky redaktora

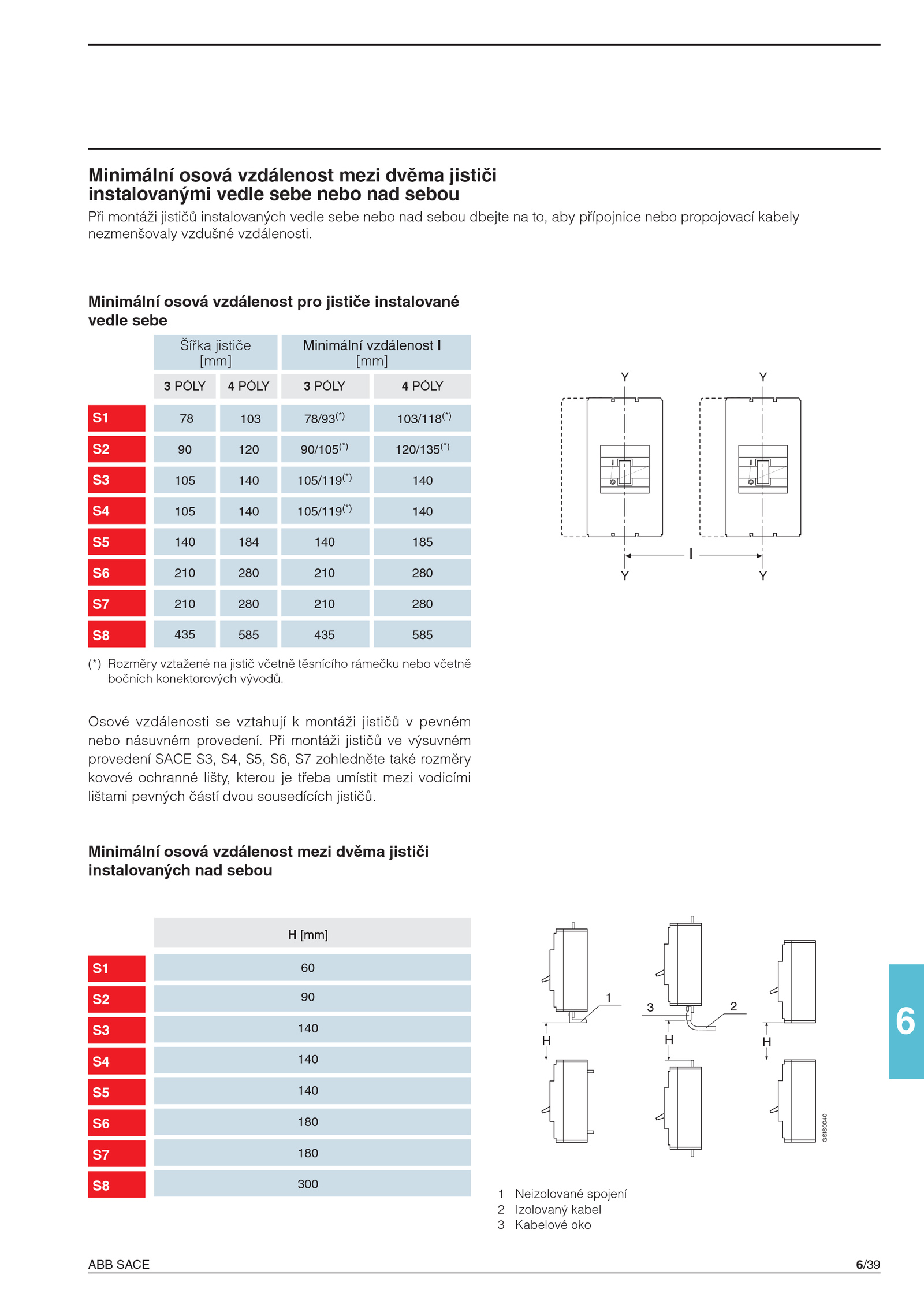

Šířka jističe [mm] Minimální vzdálenost I [mm] . Minimální osová vzdálenost mezi dvěma jističi instalovaných nad sebou (*) Rozměry vztažené jistič včetně těsnícího rámečku nebo včetně bočních konektorových vývodů.6/39ABB SACE 6 Y Y Y Y I HHH 1 23 GSIS0040 S1 S2 S3 S4 S5 S6 S7 S8 3 PÓLY 78 90 105 105 140 210 210 435 4 PÓLY 103 120 140 140 184 280 280 585 3 PÓLY 78/93(*) 90/105(*) 105/119(*) 105/119(*) 140 210 210 435 4 PÓLY 103/118(*) 120/135(*) 140 140 185 280 280 585 S1 S2 S3 S4 S5 S6 S7 S8 H [mm] 60 90 140 140 140 180 180 300 1 Neizolované spojení 2 Izolovaný kabel 3 Kabelové oko Osové vzdálenosti vztahují montáži jističů pevném nebo násuvném provedení. Minimální osová vzdálenost pro jističe instalované vedle sebe Minimální osová vzdálenost mezi dvěma jističi instalovanými vedle sebe nebo nad sebou Při montáži jističů instalovaných vedle sebe nebo nad sebou dbejte to, aby přípojnice nebo propojovací kabely nezmenšovaly vzdušné vzdálenosti. Při montáži jističů výsuvném provedení SACE S3, S4, S5, S6, zohledněte také rozměry kovové ochranné lišty, kterou třeba umístit mezi vodicími lištami pevných částí dvou sousedících jističů

---

---
