... ochrana proti nadproudům: musí být použit proudový chránič se zkratovou ochranou, který chrání systém proti přetížení a zkratům. Napájení: zařízení může být napájeno buď ze spodních nebo horních svorek. Montáž: chránič je navržen pro upevnění na symetrickou lištu DIN, podle EN 60715, 35 mm šířky, s rychlosvorkou, která ...

Vydal: ABB s.r.o, ELSYNN Autor: ABB ELSYnn

Strana 228 z 507







Poznámky redaktora

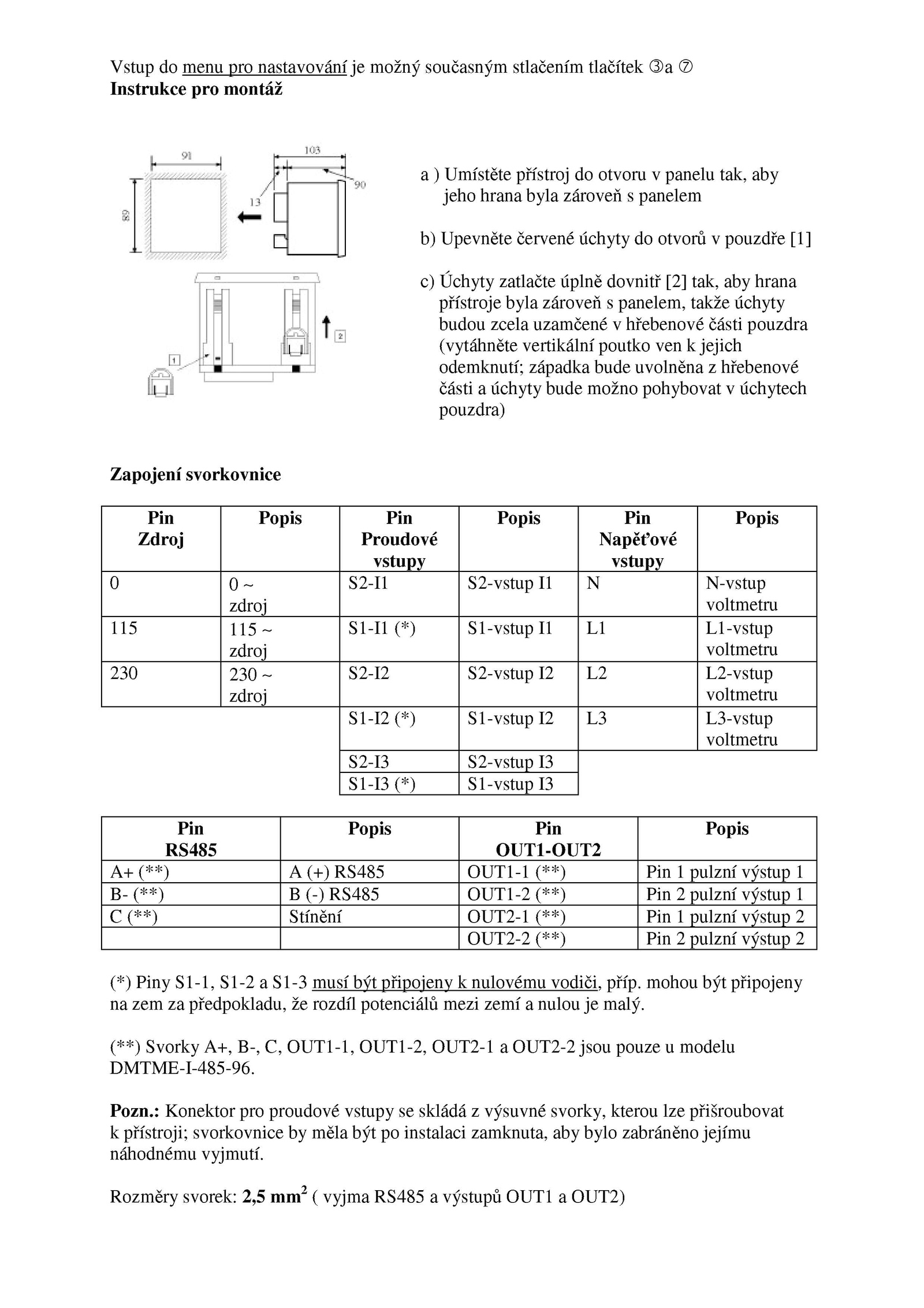

: Konektor pro proudové vstupy skládá výsuvné svorky, kterou lze přišroubovat k přístroji; svorkovnice měla být instalaci zamknuta, aby bylo zabráněno jejímu náhodnému vyjmutí. Rozměry svorek: 2,5 mm2( vyjma RS485 výstupů OUT1 OUT2) . Pozn. (**) Svorky A+, B-, OUT1-1, OUT1-2, OUT2-1 OUT2-2 jsou pouze modelu DMTME-I-485-96.Vstup menu pro nastavování možný současným stlačením tlačítek © Instrukce pro montáž a Umístěte přístroj otvoru panelu tak, aby jeho hrana byla zároveň panelem b) Upevněte červené úchyty otvorů pouzdře [1] c) Úchyty zatlačte úplně dovnitř [2] tak, aby hrana přístroje byla zároveň panelem, takže úchyty budou zcela uzamčené hřebenové části pouzdra (vytáhněte vertikální poutko ven jejich odemknutí; západka bude uvolněna hřebenové části úchyty bude možno pohybovat úchytech pouzdra) Zapojení svorkovnice Pin Zdroj Popis Pin Proudové vstupy Popis Pin Napěťové vstupy Popis 0 ~ zdroj S2-I1 S2-vstup N-vstup voltmetru 115 115 ~ zdroj S1-I1 (*) S1-vstup L1-vstup voltmetru 230 230 ~ zdroj S2-I2 S2-vstup L2-vstup voltmetru S1-I2 (*) S1-vstup L3-vstup voltmetru S2-I3 S2-vstup I3 S1-I3 (*) S1-vstup I3 Pin RS485 Popis Pin OUT1-OUT2 Popis A+ (**) (+) RS485 OUT1-1 (**) Pin pulzní výstup 1 B- (**) (-) RS485 OUT1-2 (**) Pin pulzní výstup 1 C (**) Stínění OUT2-1 (**) Pin pulzní výstup 2 OUT2-2 (**) Pin pulzní výstup 2 (*) Piny S1-1, S1-2 S1-3 musí být připojeny nulovému vodiči, příp. mohou být připojeny na zem předpokladu, rozdíl potenciálů mezi zemí nulou malý
