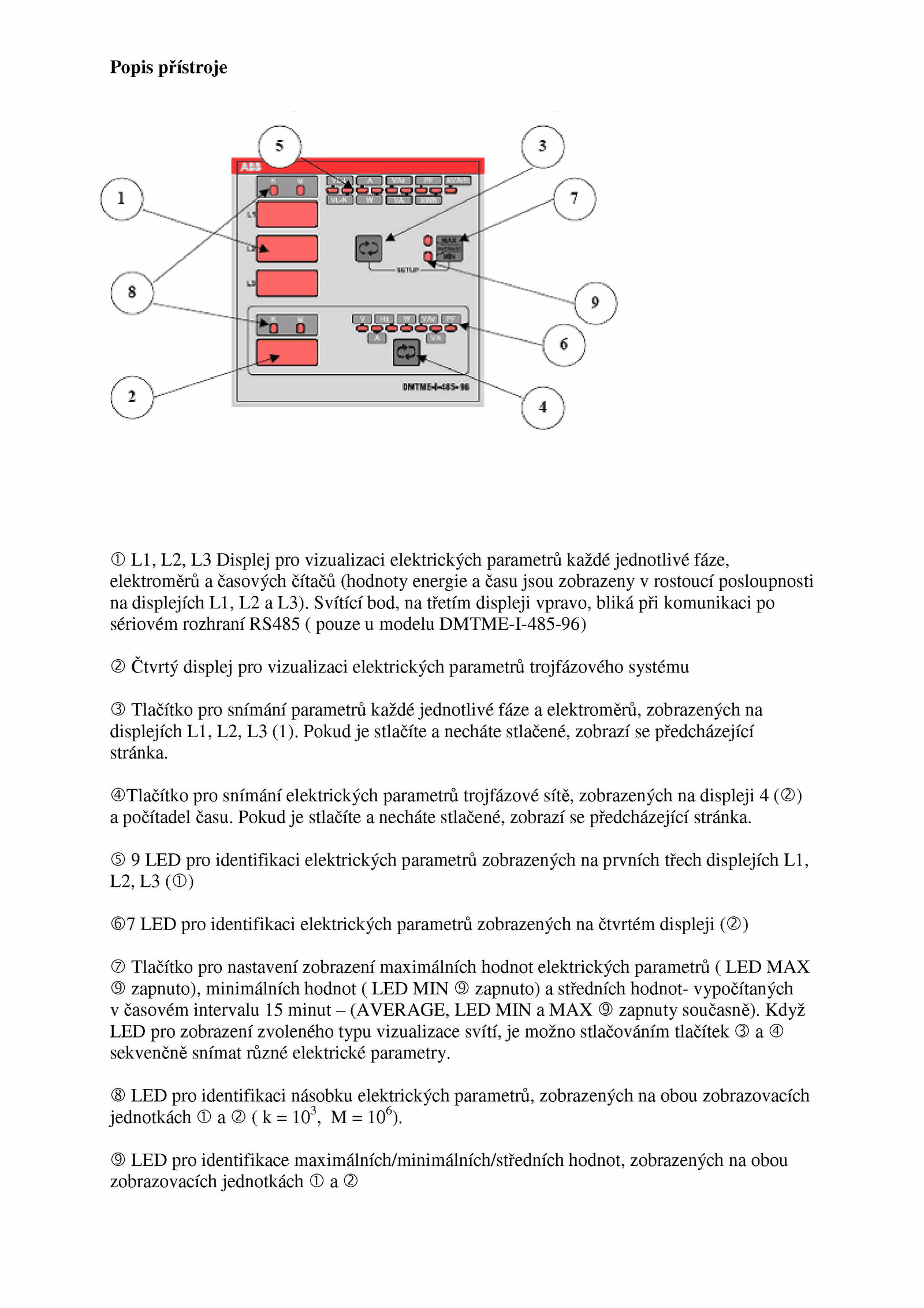

Popis přístroje
© L1, L2, Displej pro vizualizaci elektrických parametrů každé jednotlivé fáze,
elektroměrů časových čítačů (hodnoty energie času jsou zobrazeny rostoucí posloupnosti
na displejích L1, L3). Když
LED pro zobrazení zvoleného typu vizualizace svítí, možno stlačováním tlačítek ©
sekvenčně snímat různé elektrické parametry. Pokud stlačíte necháte stlačené, zobrazí předcházející stránka.
©Tlačítko pro snímání elektrických parametrů trojfázové sítě, zobrazených displeji (©)
a počítadel času. Pokud stlačíte necháte stlačené, zobrazí předcházející
stránka.
© LED pro identifikaci elektrických parametrů zobrazených prvních třech displejích L1,
L2, (©)
©7 LED pro identifikaci elektrických parametrů zobrazených čtvrtém displeji (©)
© Tlačítko pro nastavení zobrazení maximálních hodnot elektrických parametrů LED MAX
© zapnuto), minimálních hodnot LED MIN zapnuto) středních hodnot- vypočítaných
v časovém intervalu minut (AVERAGE, LED MIN MAX zapnuty současně).
© LED pro identifikaci násobku elektrických parametrů, zobrazených obou zobrazovacích
jednotkách 103, 106). Svítící bod, třetím displeji vpravo, bliká při komunikaci po
sériovém rozhraní RS485 pouze modelu DMTME-I-485-96)
© Čtvrtý displej pro vizualizaci elektrických parametrů trojfázového systému
® Tlačítko pro snímání parametrů každé jednotlivé fáze elektroměrů, zobrazených na
displejích L1, L2, (1).
© LED pro identifikace maximálních/minimálních/středních hodnot, zobrazených obou
zobrazovacích jednotkách
