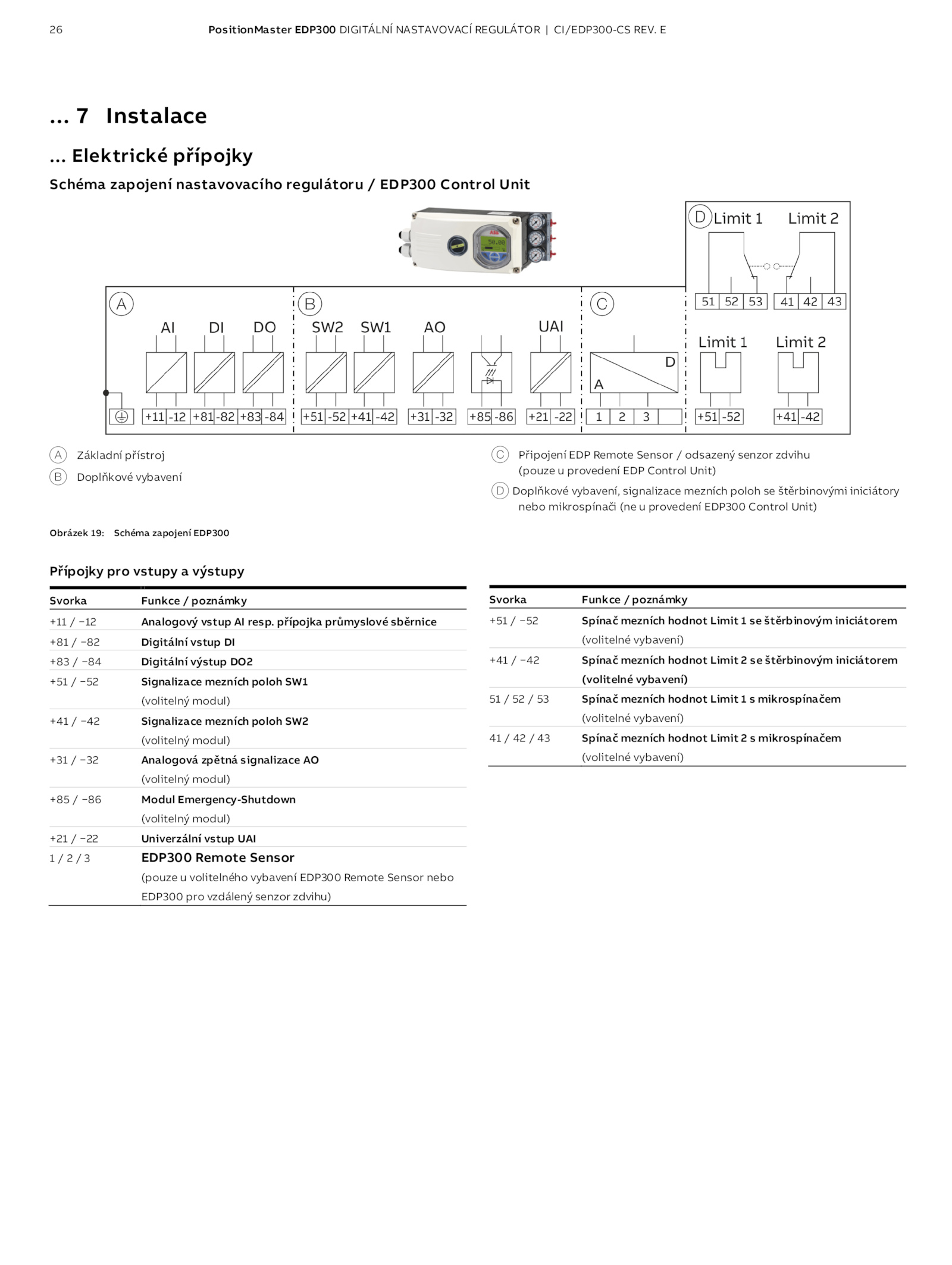

..PositionMaster EDP300 DIGITÁLNÍ NASTAVOVACÍ REGULÁTOR CI/EDP300-CS REV. Elektrické přípojky Schéma zapojení nastavovacího regulátoru EDP300 Control Unit A Základní přístroj B Doplňkové vybavení C Připojení EDP Remote Sensor odsazený senzor zdvihu (pouze provedení EDP Control Unit) D Doplňkové vybavení, signalizace mezních poloh štěrbinovými iniciátory nebo mikrospínači (ne provedení EDP300 Control Unit) Obrázek 19: Schéma zapojení EDP300 Přípojky pro vstupy výstupy Svorka Funkce poznámky +11 −12 Analogový vstup resp.. E . Instalace . přípojka průmyslové sběrnice +81 −82 Digitální vstup DI +83 −84 Digitální výstup DO2 +51 −52 Signalizace mezních poloh SW1 (volitelný modul) +41 −42 Signalizace mezních poloh SW2 (volitelný modul) +31 −32 Analogová zpětná signalizace AO (volitelný modul) +85 −86 Modul Emergency-Shutdown (volitelný modul) +21 −22 Univerzální vstup UAI 1 EDP300 Remote Sensor (pouze volitelného vybavení EDP300 Remote Sensor nebo EDP300 pro vzdálený senzor zdvihu) Svorka Funkce poznámky +51 −52 Spínač mezních hodnot Limit štěrbinovým iniciátorem (volitelné vybavení) +41 −42 Spínač mezních hodnot Limit štěrbinovým iniciátorem (volitelné vybavení) 51 Spínač mezních hodnot Limit mikrospínačem (volitelné vybavení) 41 Spínač mezních hodnot Limit mikrospínačem (volitelné vybavení) .
