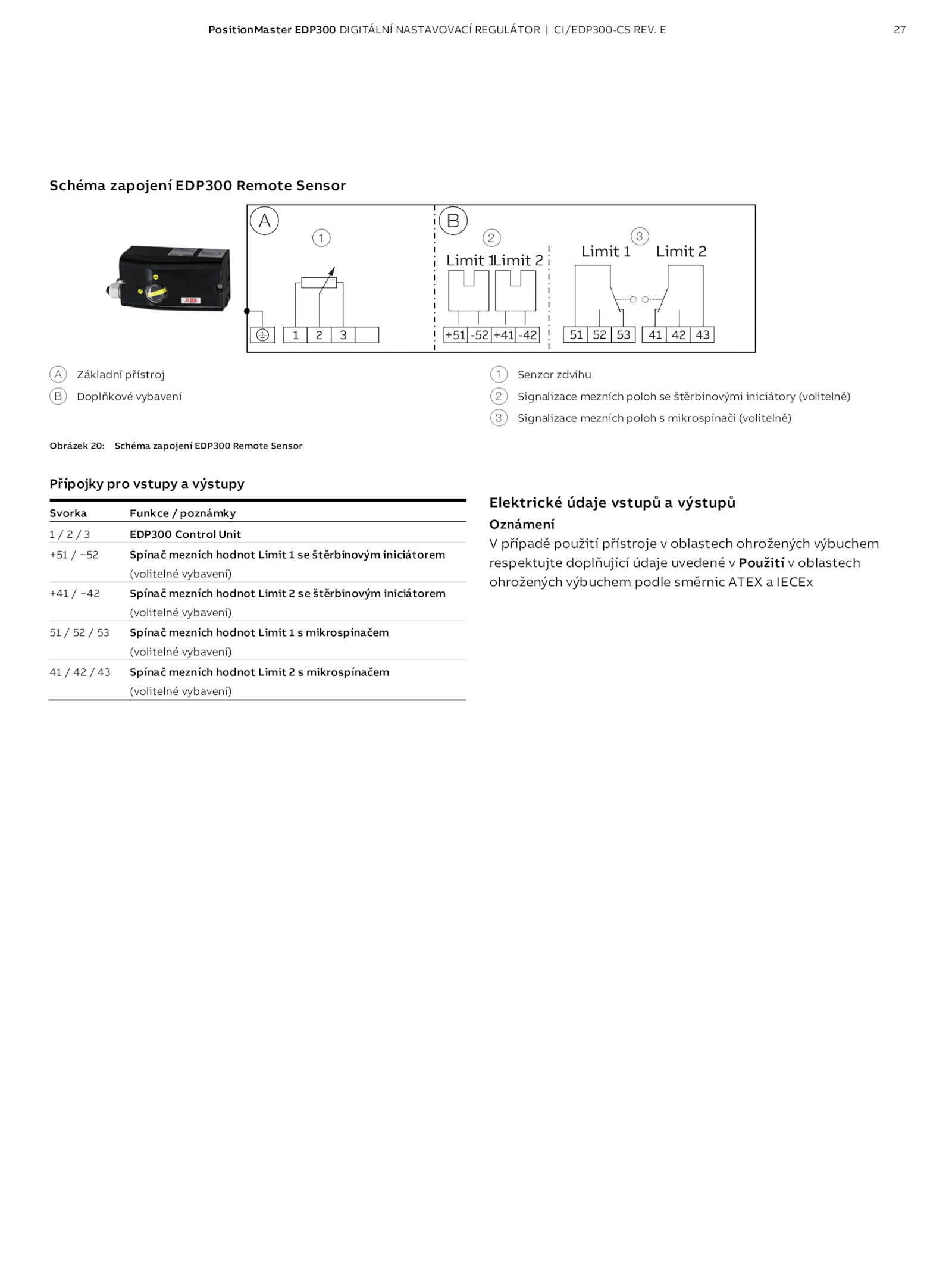

PositionMaster EDP300 DIGITÁLNÍ NASTAVOVACÍ REGULÁTOR CI/EDP300-CS REV. 27 Schéma zapojení EDP300 Remote Sensor A Základní přístroj B Doplňkové vybavení 1 Senzor zdvihu 2 Signalizace mezních poloh štěrbinovými iniciátory (volitelně) 3 Signalizace mezních poloh mikrospínači (volitelně) Obrázek 20: Schéma zapojení EDP300 Remote Sensor Přípojky pro vstupy výstupy Svorka Funkce poznámky 1 EDP300 Control Unit +51 −52 Spínač mezních hodnot Limit štěrbinovým iniciátorem (volitelné vybavení) +41 −42 Spínač mezních hodnot Limit štěrbinovým iniciátorem (volitelné vybavení) 51 Spínač mezních hodnot Limit mikrospínačem (volitelné vybavení) 41 Spínač mezních hodnot Limit mikrospínačem (volitelné vybavení) Elektrické údaje vstupů výstupů Oznámení V případě použití přístroje oblastech ohrožených výbuchem respektujte doplňující údaje uvedené Použití oblastech ohrožených výbuchem podle směrnic ATEX IECEx
