25
1 Nosná konzola

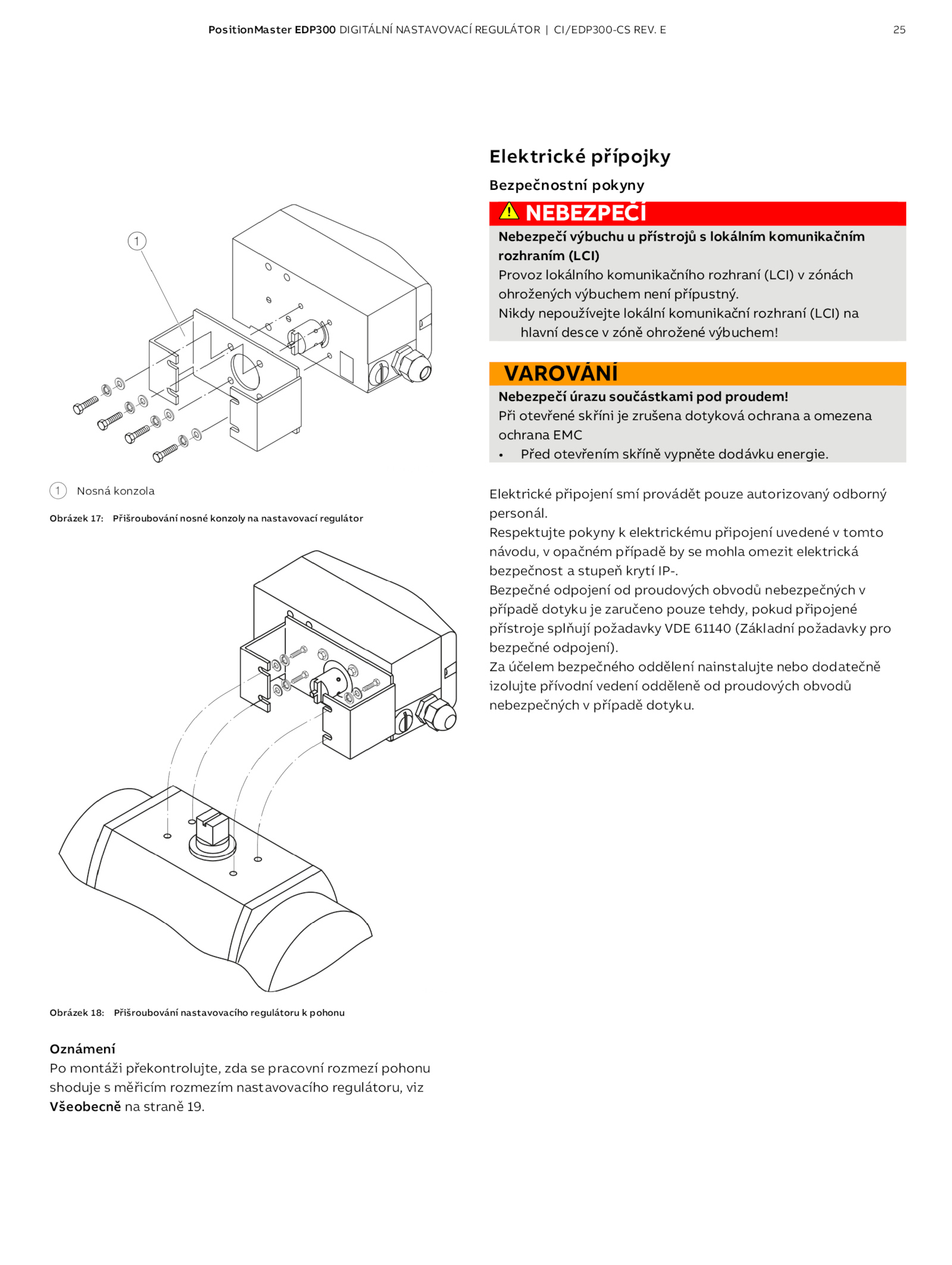

Obrázek 17: Přišroubování nosné konzoly nastavovací regulátor
Obrázek 18: Přišroubování nastavovacího regulátoru pohonu
Oznámení
Po montáži překontrolujte, zda pracovní rozmezí pohonu
shoduje měřicím rozmezím nastavovacího regulátoru, viz
Všeobecně straně 19.
Elektrické přípojky
Bezpečnostní pokyny
NEBEZPEČÍ
Nebezpečí výbuchu přístrojů lokálním komunikačním
rozhraním (LCI)
Provoz lokálního komunikačního rozhraní (LCI) zónách
ohrožených výbuchem není přípustný.
Nikdy nepoužívejte lokální komunikační rozhraní (LCI) na
hlavní desce zóně ohrožené výbuchem!
VAROVÁNÍ
Nebezpečí úrazu součástkami pod proudem!
Při otevřené skříni zrušena dotyková ochrana omezena
ochrana EMC
• Před otevřením skříně vypněte dodávku energie.
Respektujte pokyny elektrickému připojení uvedené tomto
návodu, opačném případě mohla omezit elektrická
bezpečnost stupeň krytí IP-.
Za účelem bezpečného oddělení nainstalujte nebo dodatečně
izolujte přívodní vedení odděleně proudových obvodů
nebezpečných případě dotyku.
Bezpečné odpojení proudových obvodů nebezpečných v
případě dotyku zaručeno pouze tehdy, pokud připojené
přístroje splňují požadavky VDE 61140 (Základní požadavky pro
bezpečné odpojení).PositionMaster EDP300 DIGITÁLNÍ NASTAVOVACÍ REGULÁTOR CI/EDP300-CS REV.
Elektrické připojení smí provádět pouze autorizovaný odborný
personál.
