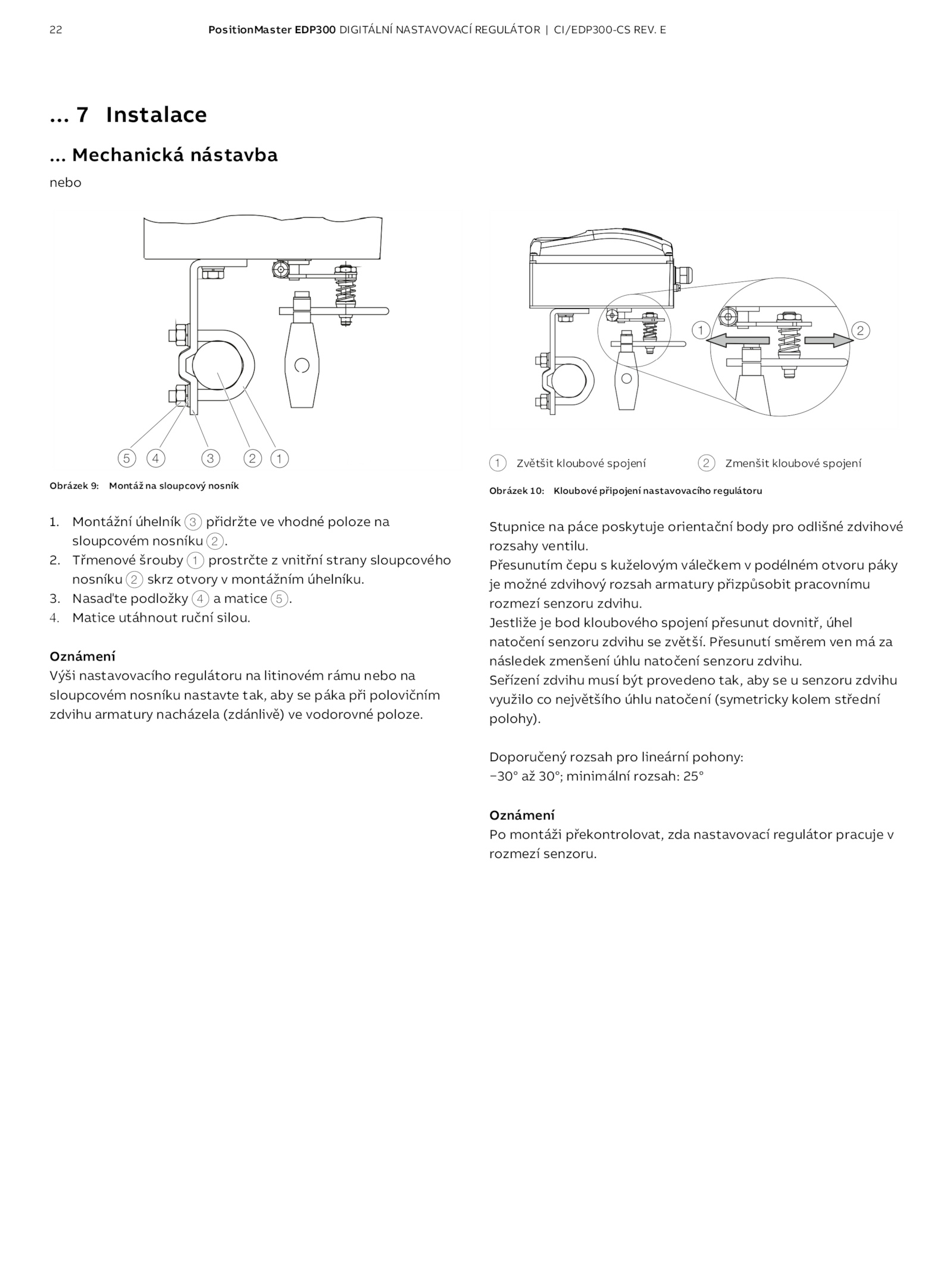

. 4. Jestliže bod kloubového spojení přesunut dovnitř, úhel natočení senzoru zdvihu zvětší. 3. Matice utáhnout ruční silou. Instalace .. Seřízení zdvihu musí být provedeno tak, aby senzoru zdvihu využilo největšího úhlu natočení (symetricky kolem střední polohy). E . Mechanická nástavba nebo Obrázek Montáž sloupcový nosník 1. 2. Doporučený rozsah pro lineární pohony: −30° 30°; minimální rozsah: 25° Oznámení Po montáži překontrolovat, zda nastavovací regulátor pracuje v rozmezí senzoru. 1 Zvětšit kloubové spojení Zmenšit kloubové spojení Obrázek 10: Kloubové připojení nastavovacího regulátoru Stupnice páce poskytuje orientační body pro odlišné zdvihové rozsahy ventilu. Nasaďte podložky matice 5. Přesunutím čepu kuželovým válečkem podélném otvoru páky je možné zdvihový rozsah armatury přizpůsobit pracovnímu rozmezí senzoru zdvihu.. Oznámení Výši nastavovacího regulátoru litinovém rámu nebo na sloupcovém nosníku nastavte tak, aby páka při polovičním zdvihu armatury nacházela (zdánlivě) vodorovné poloze. Třmenové šrouby prostrčte vnitřní strany sloupcového nosníku skrz otvory montážním úhelníku. Montážní úhelník přidržte vhodné poloze na sloupcovém nosníku 2. Přesunutí směrem ven za následek zmenšení úhlu natočení senzoru zdvihu. .PositionMaster EDP300 DIGITÁLNÍ NASTAVOVACÍ REGULÁTOR CI/EDP300-CS REV.
