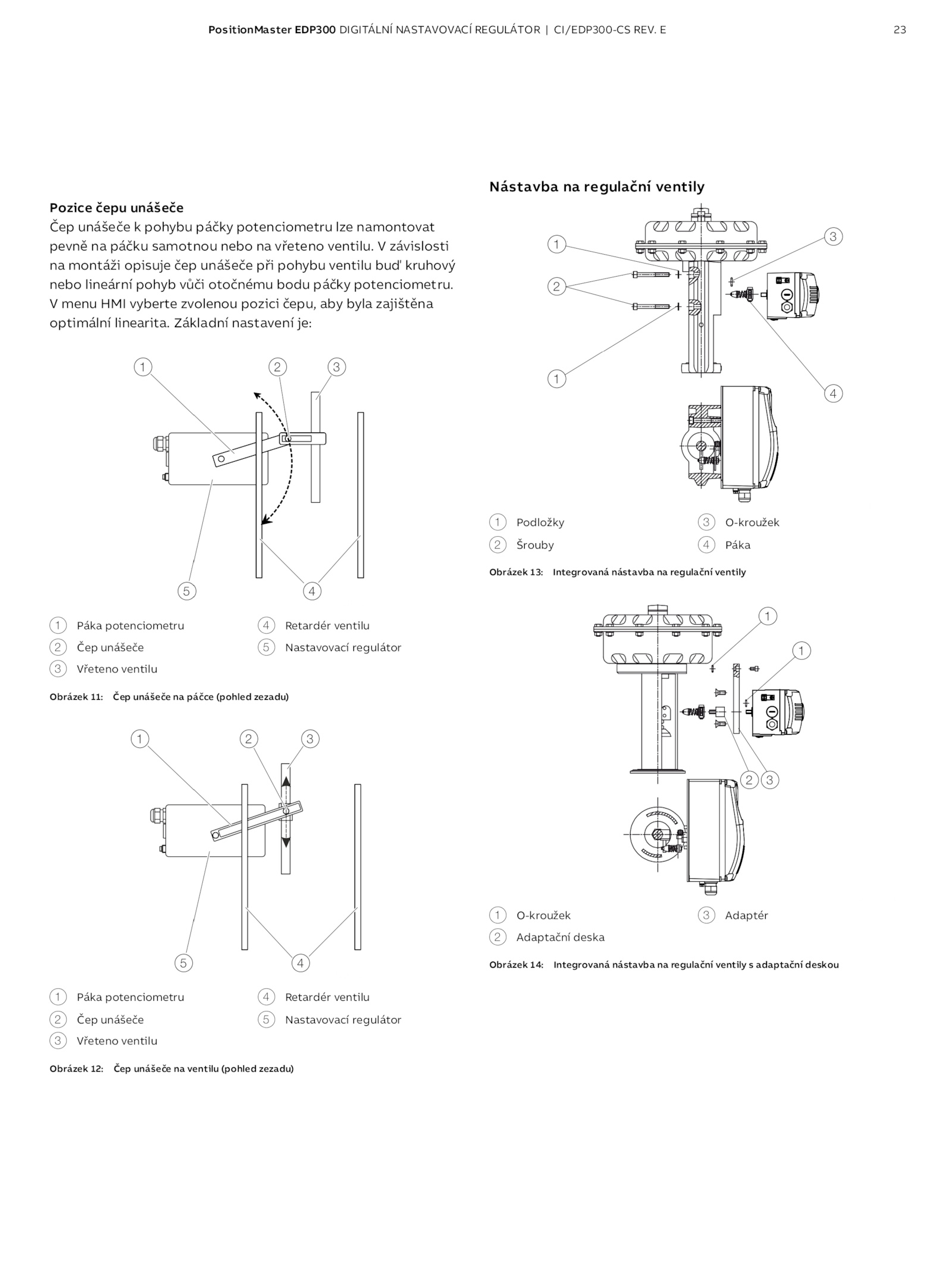

V menu HMI vyberte zvolenou pozici čepu, aby byla zajištěna optimální linearita. Základní nastavení je: 1 Páka potenciometru 2 Čep unášeče 3 Vřeteno ventilu 4 Retardér ventilu 5 Nastavovací regulátor Obrázek 11: Čep unášeče páčce (pohled zezadu) 1 Páka potenciometru 2 Čep unášeče 3 Vřeteno ventilu 4 Retardér ventilu 5 Nastavovací regulátor Obrázek 12: Čep unášeče ventilu (pohled zezadu) Nástavba regulační ventily 1 Podložky 2 Šrouby 3 O-kroužek 4 Páka Obrázek 13: Integrovaná nástavba regulační ventily 1 O-kroužek 2 Adaptační deska 3 Adaptér Obrázek 14: Integrovaná nástavba regulační ventily adaptační deskou . 23 Pozice čepu unášeče Čep unášeče pohybu páčky potenciometru lze namontovat pevně páčku samotnou nebo vřeteno ventilu. závislosti na montáži opisuje čep unášeče při pohybu ventilu buď kruhový nebo lineární pohyb vůči otočnému bodu páčky potenciometru.PositionMaster EDP300 DIGITÁLNÍ NASTAVOVACÍ REGULÁTOR CI/EDP300-CS REV
