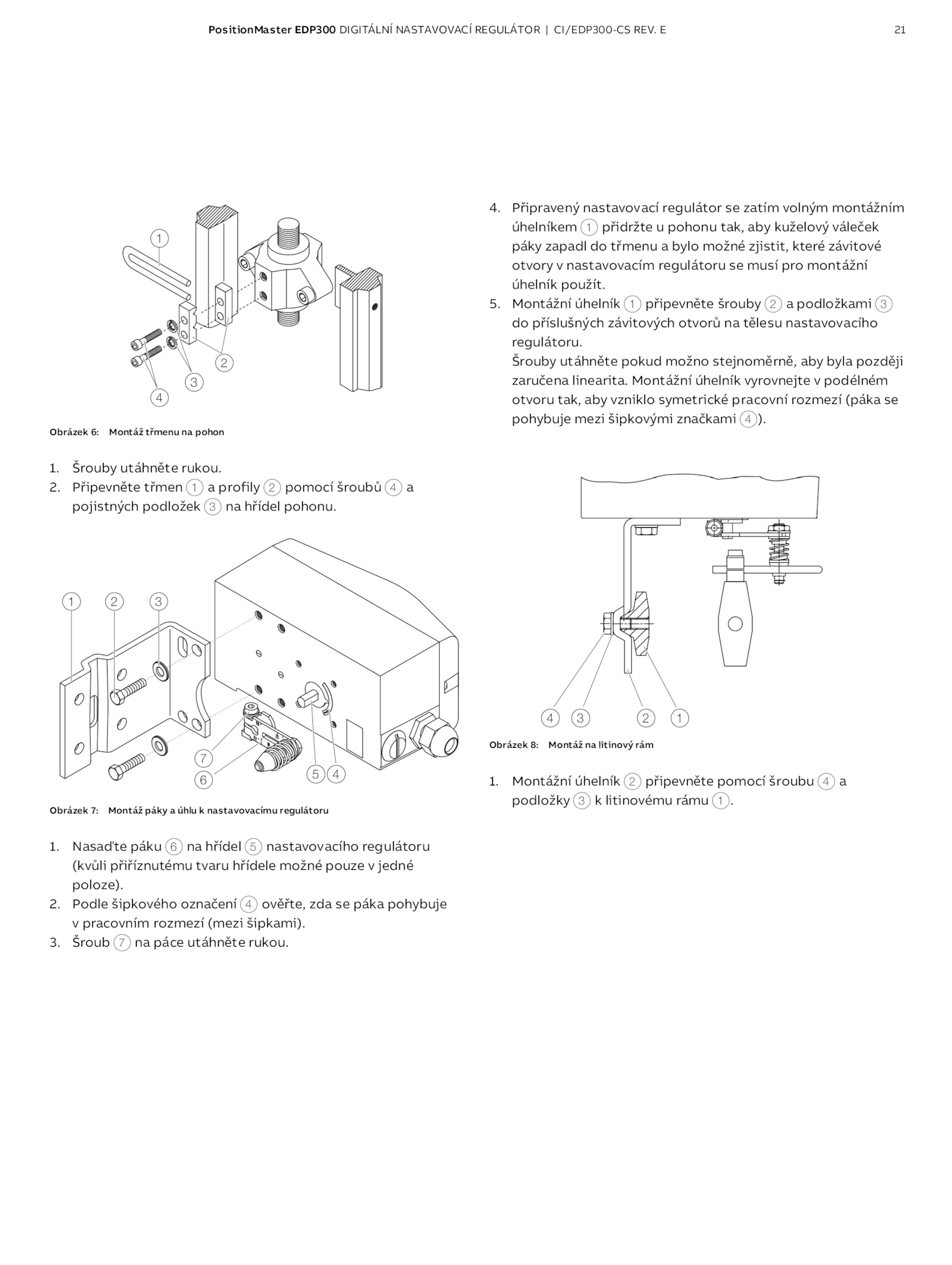

PositionMaster EDP300 DIGITÁLNÍ NASTAVOVACÍ REGULÁTOR CI/EDP300-CS REV. . Podle šipkového označení ověřte, zda páka pohybuje v pracovním rozmezí (mezi šipkami). Připevněte třmen profily pomocí šroubů a pojistných podložek hřídel pohonu. Montážní úhelník připevněte šrouby podložkami 3 do příslušných závitových otvorů tělesu nastavovacího regulátoru. 2. Šrouby utáhněte rukou. 21 Obrázek Montáž třmenu pohon 1. Montážní úhelník připevněte pomocí šroubu a podložky litinovému rámu 1. Obrázek Montáž páky úhlu nastavovacímu regulátoru 1. 3. Připravený nastavovací regulátor zatím volným montážním úhelníkem přidržte pohonu tak, aby kuželový váleček páky zapadl třmenu bylo možné zjistit, které závitové otvory nastavovacím regulátoru musí pro montážní úhelník použít. 4. 5. Šroub páce utáhněte rukou. Šrouby utáhněte pokud možno stejnoměrně, aby byla později zaručena linearita. Nasaďte páku hřídel nastavovacího regulátoru (kvůli přiříznutému tvaru hřídele možné pouze jedné poloze). 2. Montážní úhelník vyrovnejte podélném otvoru tak, aby vzniklo symetrické pracovní rozmezí (páka se pohybuje mezi šipkovými značkami 4). Obrázek Montáž litinový rám 1
