PositionMaster EDP300 DIGITÁLNÍ NASTAVOVACÍ REGULÁTOR CI/EDP300-CS REV. E
… Instalace
… Mechanická nástavba
Pracovní rozmezí lineárních pohonů:
Pracovní rozmezí pro lineární pohony činí ±45° symetricky
k podélné ose.
Pracovní rozmezí kyvných pohonů:
Užitné rozpětí činí 90° musí být kompletně měřicím rozmezí,
ne však nutně symetricky podélné ose. Užitné rozpětí nemusí nutně
probíhat symetricky podélné ose. Užitné rozpětí pracovním rozmezí činí
minimálně 25°, doporučuje 40°. úhlu
natočení pro zpětnou signalizaci polohy!

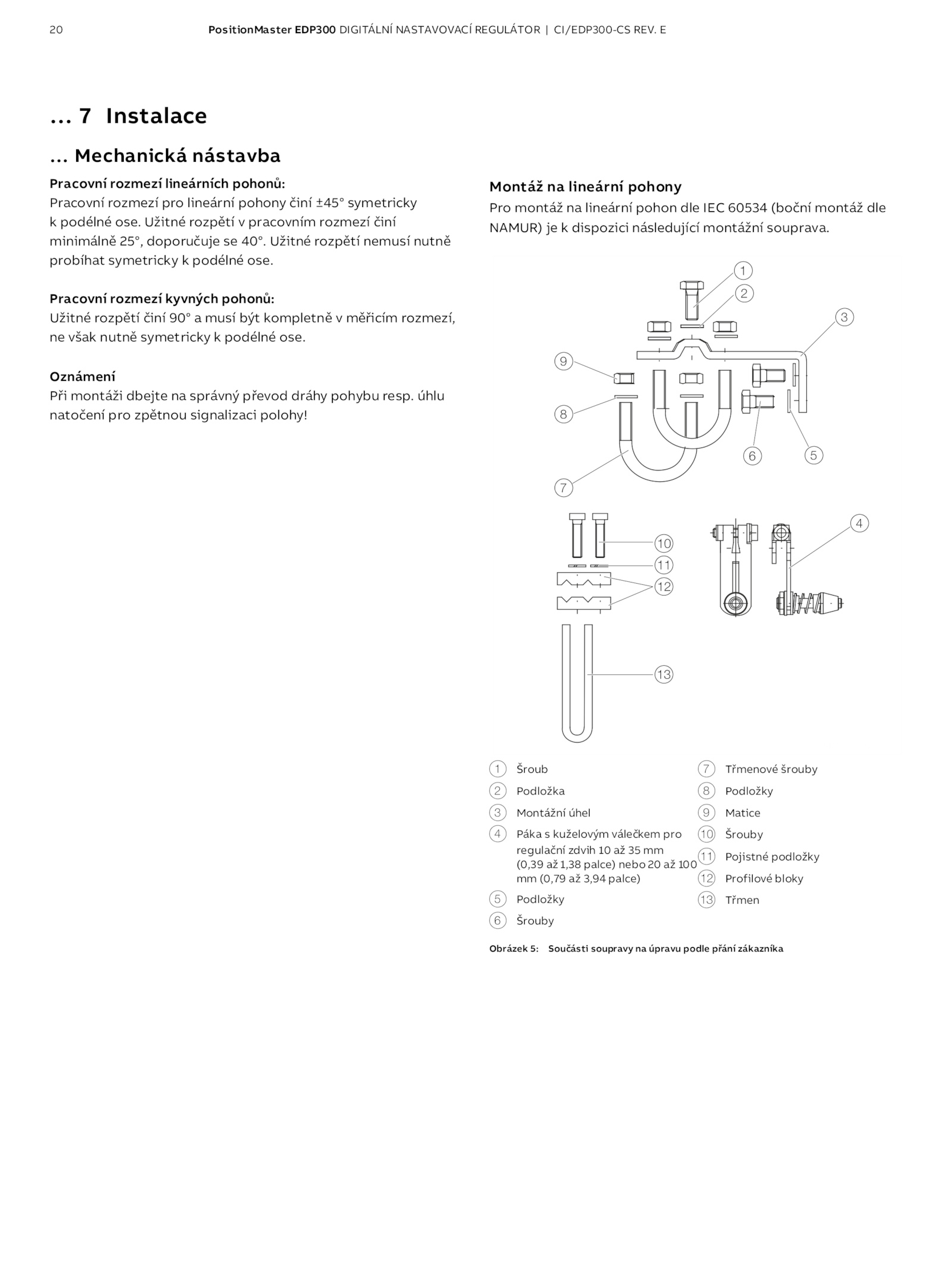

Montáž lineární pohony
Pro montáž lineární pohon dle IEC 60534 (boční montáž dle
NAMUR) dispozici následující montážní souprava.
1 Šroub
2 Podložka
3 Montážní úhel
4 Páka kuželovým válečkem pro
regulační zdvih mm
(0,39 1,38 palce) nebo 100
mm (0,79 3,94 palce)
5 Podložky
6 Šrouby
7 Třmenové šrouby
8 Podložky
9 Matice
j Šrouby
k Pojistné podložky
l Profilové bloky
m Třmen
Obrázek Součásti soupravy úpravu podle přání zákazníka
.
Oznámení
Při montáži dbejte správný převod dráhy pohybu resp
