Provedení:
PS patní držák, přístrojová svorkovnice
PW patní držák, svorkovnice typu WAGO

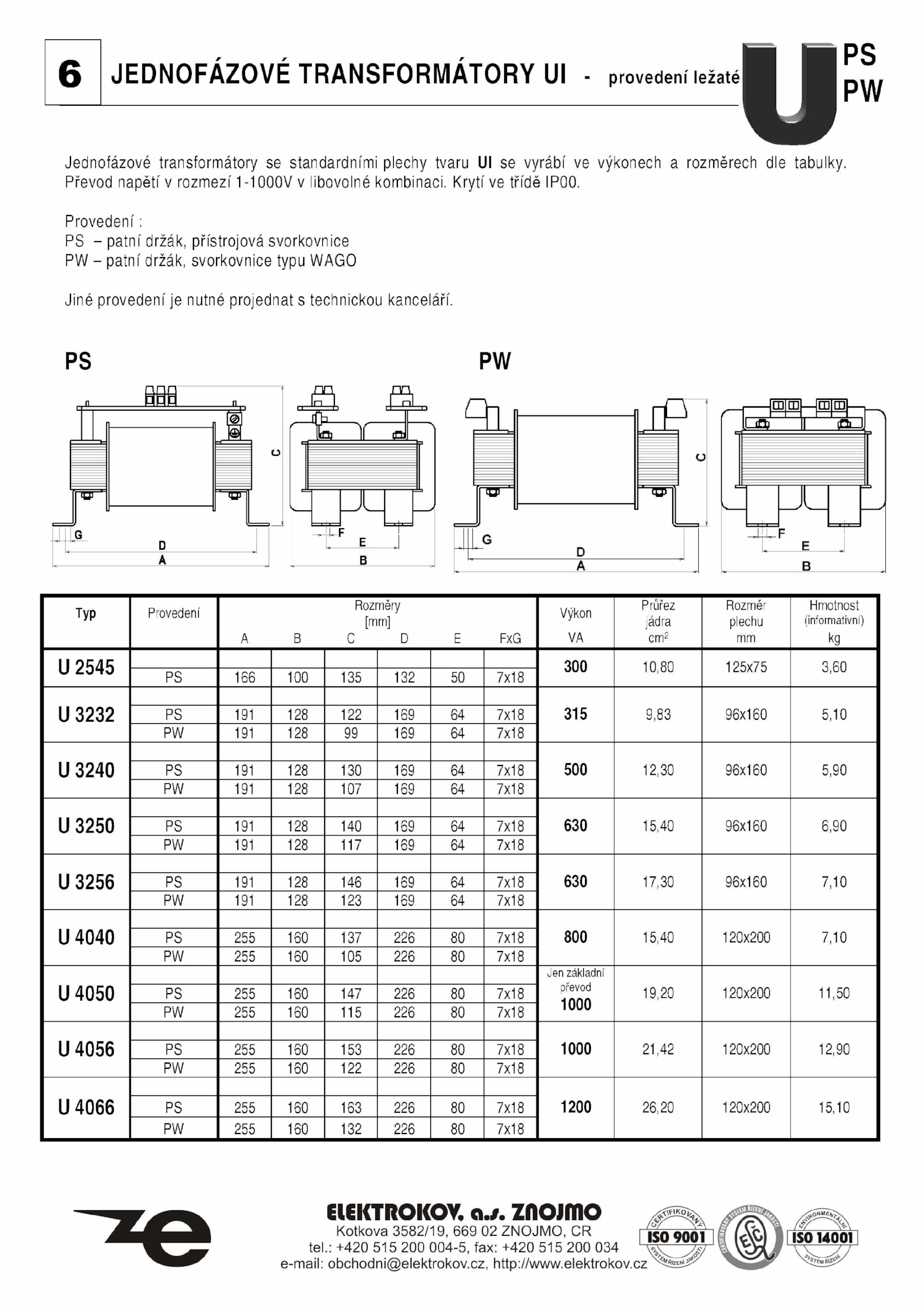

Jiné provedení nutné projednat technickou kanceláří.JEDNOFAZOVE TRANSFORMÁTORY provedení ležaté
Jednofázové transformátory standardními plechy tvaru vyrábí výkonech rozměrech dle tabulky. Krytí třídě IP00.
Převod napětí rozmezí 1-1000V libovolné kombinaci.
PS PW
Typ Provedení
Rozměry
[mm]
A FxG
Výkon
VA
Průřez
jádra
cm2
Rozměr
plechu
mm
Hmotnost
(informativní)
kg
U 2545 300 10,80 125x75 3,60
PS 166 100 135 132 7x18
U 3232 315 9,83 96x160 5,10
PS 191 128 122 169 7x18
PW 191 128 169 7x18
U 3240 500 12,30 96x160 5,90
PS 191 128 130 169 7x18
PW 191 128 107 169 7x18
U 3250 630 15,40 96x160 6,90
PS 191 128 140 169 7x18
PW 191 128 117 169 7x18
U 3256 630 17,30 96x160 7,10
PS 191 128 146 169 7x18
PW 191 128 123 169 7x18
U 4040 800 15,40 120x200 7,10
PS 255 160 137 226 7x18
PW 255 160 105 226 7x18
U 4050
Jen základní
převod
1000
19,20 120x200 11,50
PS 255 160 147 226 7x18
PW 255 160 115 226 7x18
U 4056 1000 21,42 120x200 12,90
PS 255 160 153 226 7x18
PW 255 160 122 226 7x18
U 4066 1200 26,20 120x200 15,10
PS 255 160 163 226 7x18
PW 255 160 132 226 7x18
