Provedení:
W svorkovnice například typu WAGO
Jiné provedení nutné projednat technickou
kanceláří. Převod napětí rozmezí 1-1000 libo
volné kombinaci./

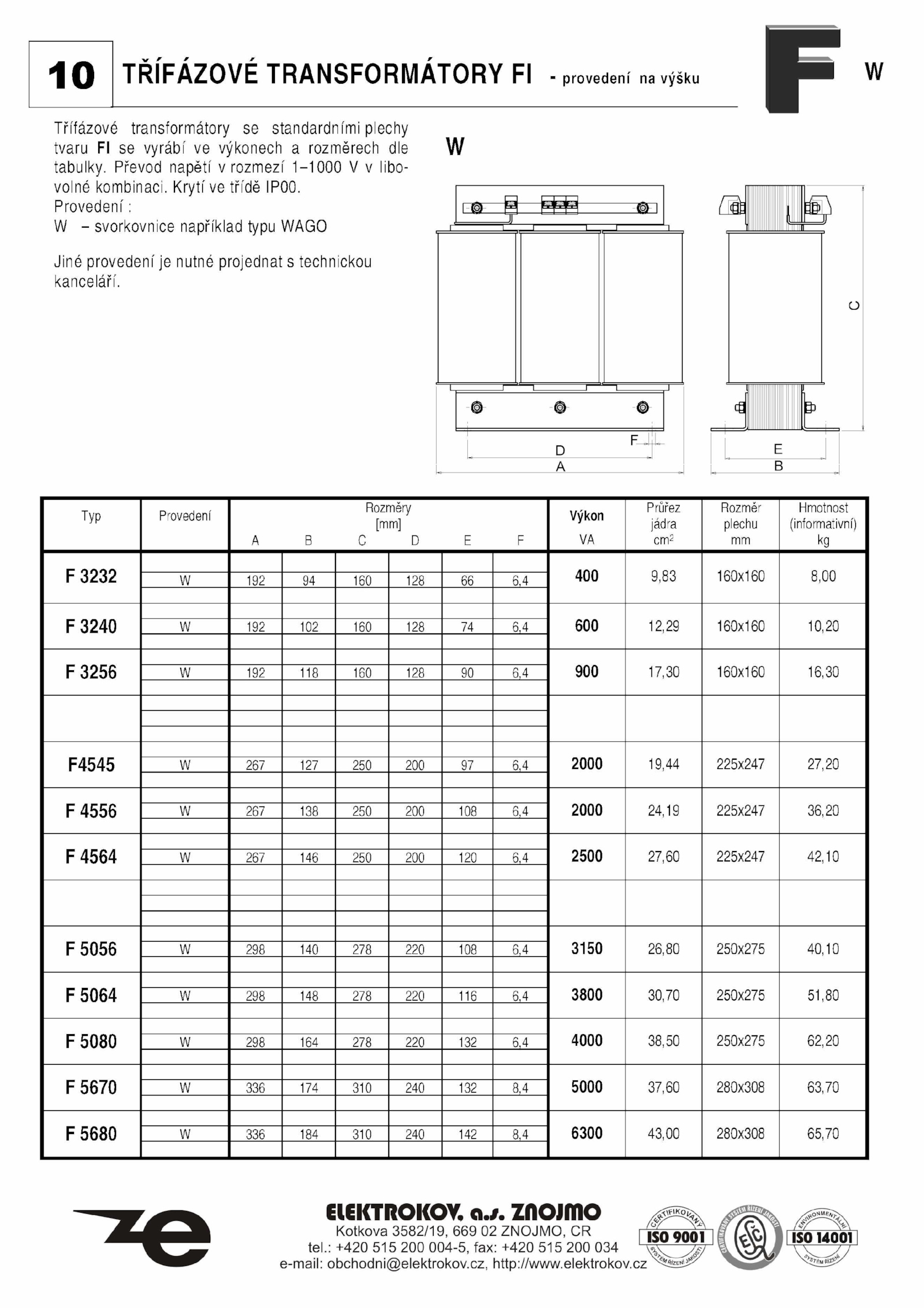

TRÍFÁZOVÉ TRANSFORMÁTORY provedení výšku
Třífázové transformátory standardními plechy
tvaru vyrábí výkonech rozměrech dle
tabulky.
W
W
Typ Provedení
Rozměry
[mm]
C D
Výkon
VA
Průřez
jádra
cm2
Rozměr
plechu
mm
Hmotnost
(informativní)
kg
F 3232 192 160 128 6,4 400 9,83 160x160 8,00
F 3240 192 102 160 128 6,4 600 12,29 160x160 10,20
F 3256 192 118 160 128 6,4 900 17,30 160x160 16,30
F4545 267 127 250 200 6,4 2000 19,44 225x247 27,20
F 4556 267 138 250 200 108 6,4 2000 24,19 225x247 36,20
F 4564 267 146 250 200 120 6,4 2500 27,60 225x247 42,10
F 5056 298 140 278 220 108 6,4 3150 26,80 250x275 40,10
F 5064 298 148 278 220 116 6,4 3800 30,70 250x275 51,80
F 5080 298 164 278 220 132 6,4 4000 38,50 250x275 62,20
F 5670 336 174 310 240 132 8,4 5000 37,60 280x308 63,70
F 5680 336 184 310 240 142 8,4 6300 43,00 280x308 65,70
A. Krytí třídě IP00
