Kabelové trasy s funkční integritou MANUÁL

| Kategorie: Montážní návody Návody k obsluze Firemní tiskovina  | Tento dokument chci!

Manuál pro realizaci tras s funkční integritou při požáru

Vydal: ARKYS, s.r.o.

Strana 34 z 40







Poznámky redaktora

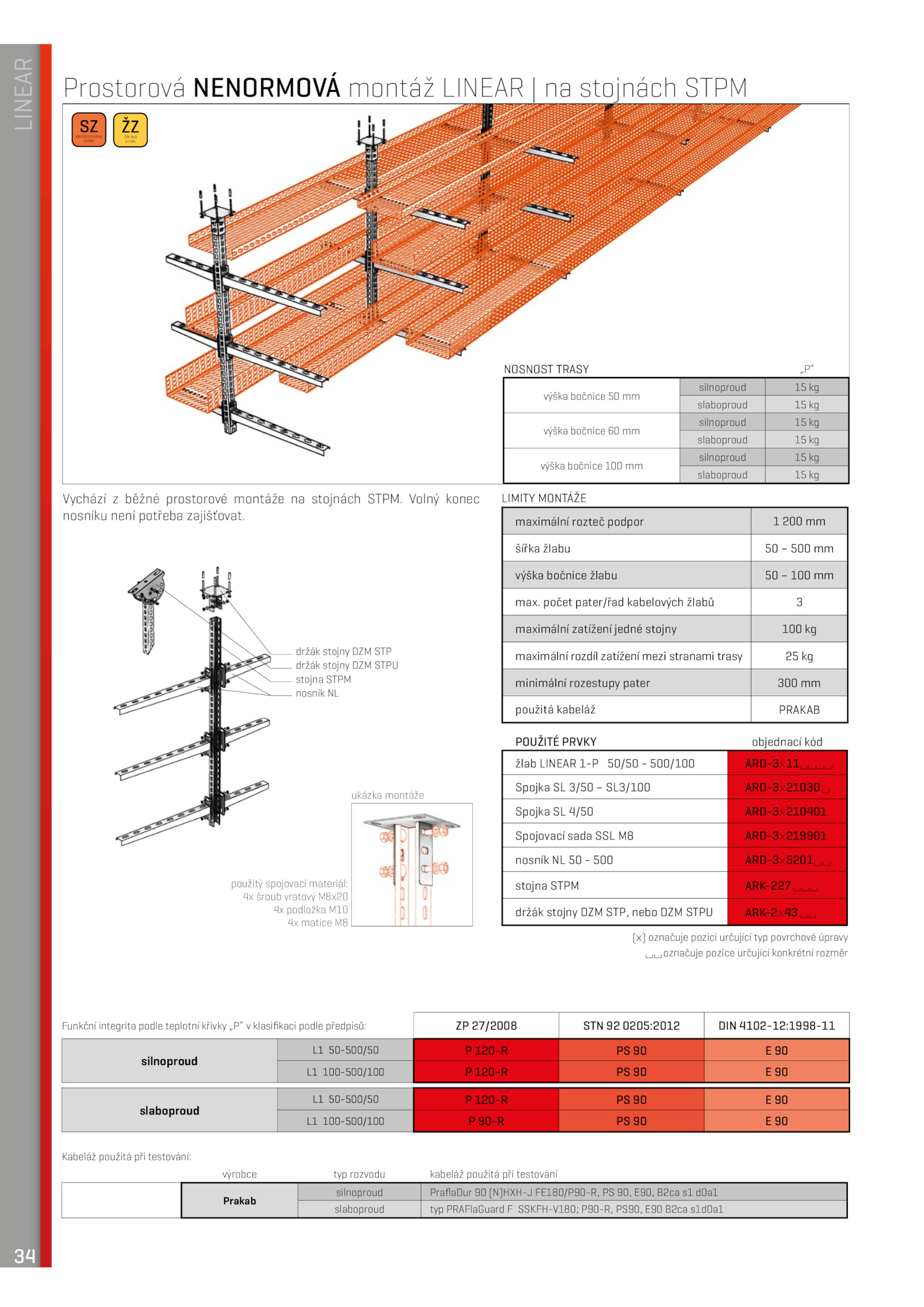

Volný konec nosníku není potřeba zajišťovat.Prostorová nenormová montáž LINEAR stojnách STPM Vychází běžné prostorové montáže stojnách STPM. Limity montáže maximální rozteč podpor 200 mm šířka žlabu 500 mm výška bočnice žlabu 100 mm max. počet pater/řad kabelových žlabů 3 maximální zatížení jedné stojny 100 kg maximální rozdíl zatížení mezi stranami trasy kg minimální rozestupy pater 300 mm použitá kabeláž PRAKAB použité prvky objednací kód žlab LINEAR 1-P 50/50 500/100 ARD-3x11 Spojka 3/50 SL3/100 ARD-3x21030 Spojka 4/50 ARD-3x210401 Spojovací sada SSL ARD-3x219901 nosník 500 ARD-3x5201 stojna STPM ARK-227 držák stojny DZM STP, nebo DZM STPU ARK-2x43 (x) označuje pozici určující typ povrchové úpravy označuje pozice určující konkrétní rozměr držák stojny DZM STPU držák stojny DZM STP stojna STPM nosník NL ukázka montáže použitý spojovací materiál: 4x šroub vratový M8x20 4x podložka M10 4x matice M8 nosnost trasy „P“ výška bočnice mm silnoproud kg slaboproud kg výška bočnice mm silnoproud kg slaboproud kg výška bočnice 100 mm silnoproud kg slaboproud kg Funkční integrita podle teplotní křivky „P“ klasifikaci podle předpisů: 27/2008 STN 0205:2012 DIN 4102-12:1998-11 silnoproud L1 50-500/50 120-R 90 L1 100-500/100 120-R 90 slaboproud L1 50-500/50 120-R 90 L1 100-500/100 90-R 90 SZ sendzimirový zinek ŽZ žárový zinek Kabeláž použitá při testování: výrobce typ rozvodu kabeláž použitá při testování Prakab silnoproud PraflaDur (N)HXH-J FE180/P90-R, 90, E90, B2ca d0a1 slaboproud typ PRAFlaGuard SSKFH-V180; P90-R, PS90, E90 B2ca s1d0a1 34 LINEAR
