Kabelové trasy s funkční integritou MANUÁL

| Kategorie: Montážní návody Návody k obsluze Firemní tiskovina  | Tento dokument chci!

Manuál pro realizaci tras s funkční integritou při požáru

Vydal: ARKYS, s.r.o.

Strana 22 z 40







Poznámky redaktora

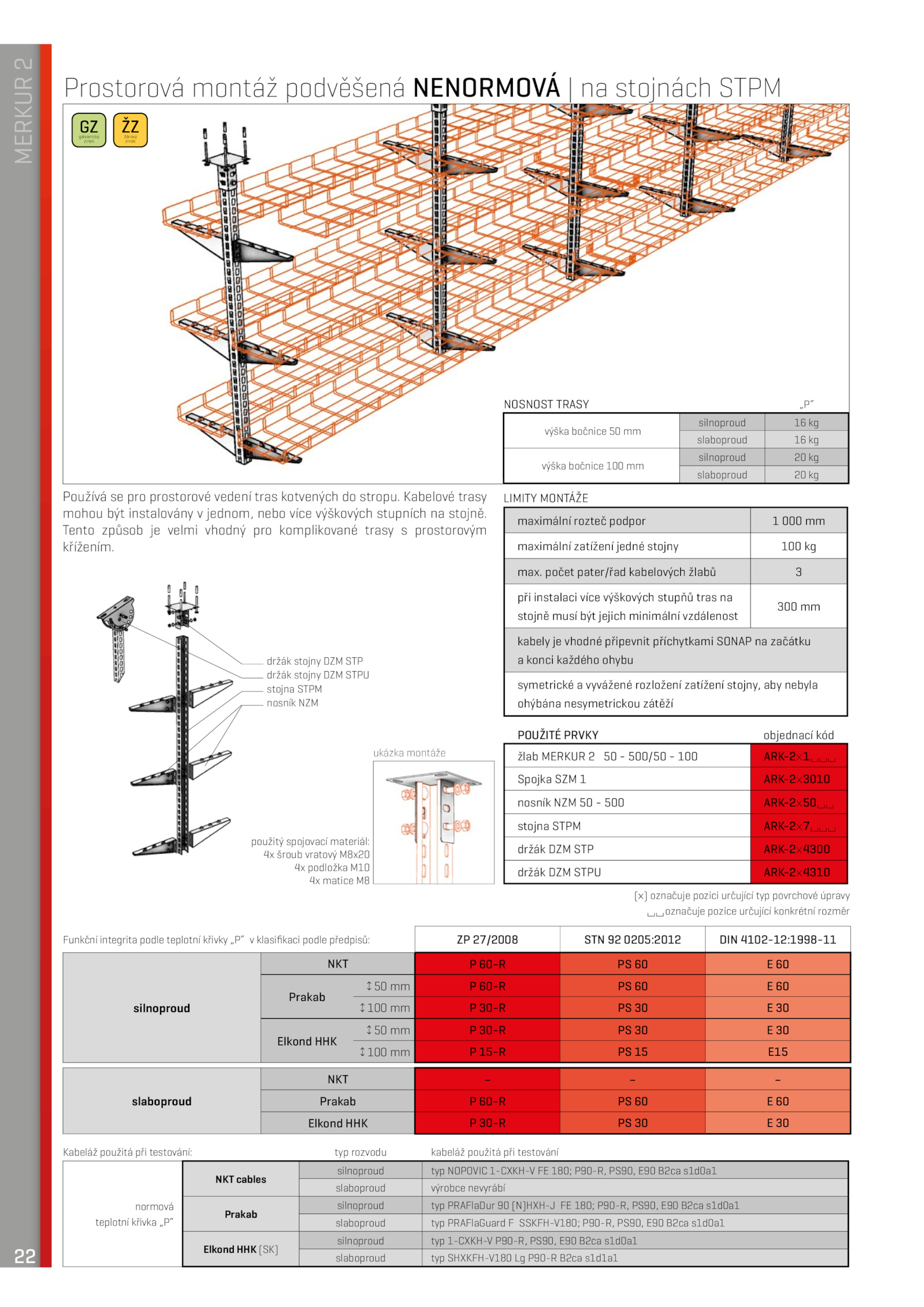

nosnost trasy „P“ výška bočnice mm silnoproud kg slaboproud kg výška bočnice 100 mm silnoproud kg slaboproud kg Funkční integrita podle teplotní křivky „P“ klasifikaci podle předpisů: 27/2008 STN 0205:2012 DIN 4102-12:1998-11 silnoproud NKT 60-R 60 Prakab 50 60-R 60 100 30-R 30 Elkond HHK 50 30-R 30 100 15-R E15 slaboproud NKT – Prakab 60-R 60 Elkond HHK 30-R 30 Kabeláž použitá při testování: typ rozvodu kabeláž použitá při testování normová teplotní křivka „P“ NKT cables silnoproud typ NOPOVIC 1-CXKH-V 180; P90-R, PS90, E90 B2ca s1d0a1 slaboproud výrobce nevyrábí Prakab silnoproud typ PRAFlaDur (N)HXH-J 180; P90-R, PS90, E90 B2ca s1d0a1 slaboproud typ PRAFlaGuard SSKFH-V180; P90-R, PS90, E90 B2ca s1d0a1 Elkond HHK (SK) silnoproud typ 1-CXKH-V P90-R, PS90, E90 B2ca s1d0a1 slaboproud typ SHXKFH-V180 P90-R B2ca s1d1a1 22 MERKUR 2 GZ galvanický zinek ŽZ žárový zinek . Kabelové trasy mohou být instalovány jednom, nebo více výškových stupních stojně. počet pater/řad kabelových žlabů 3 při instalaci více výškových stupňů tras na stojně musí být jejich minimální vzdálenost 300 mm kabely vhodné připevnit příchytkami SONAP začátku a konci každého ohybu symetrické vyvážené rozložení zatížení stojny, aby nebyla ohýbána nesymetrickou zátěží použité prvky objednací kód žlab MERKUR 500/50 100 ARK-2x1 Spojka SZM ARK-2x3010 nosník NZM 500 ARK-2x50 stojna STPM ARK-2x7 držák DZM STP ARK-2x4300 držák DZM STPU ARK-2x4310 (x) označuje pozici určující typ povrchové úpravy označuje pozice určující konkrétní rozměr držák stojny DZM STPU držák stojny DZM STP stojna STPM nosník NZM ukázka montáže použitý spojovací materiál: 4x šroub vratový M8x20 4x podložka M10 4x matice M8 Prostorová montáž podvěšená nenormová stojnách STPM Používá pro prostorové vedení tras kotvených stropu. Tento způsob velmi vhodný pro komplikované trasy prostorovým křížením.Limity montáže maximální rozteč podpor 000 mm maximální zatížení jedné stojny 100 kg max
