ZPA TX 110 TRANZISTOROVÉ ČASOVÉ RELÉ

| Kategorie: Leták / Datasheet  | Tento dokument chci!

TX 110 je krátkodobé časové relé v miniaturním přívodkovém provedení, pracující se zpožděným rozběhem. Lze je ovládat jednoduchým zapínacím kontaktem v přívodu napájecího napětí neboovládacím kontaktem při trvalém připojení napětí (u st. provedení). Relé je určeno především pro ovládání různých průmyslových automatik a strojů. Výhodou jsou malé rozměry, snadná výměna, spolehlivost a jednoduchá nařiditelnost.

Vydal: Neurčeno Autor: zpa Trutnov

Strana 2 z 8

Jak získat tento dokument?






Poznámky redaktora

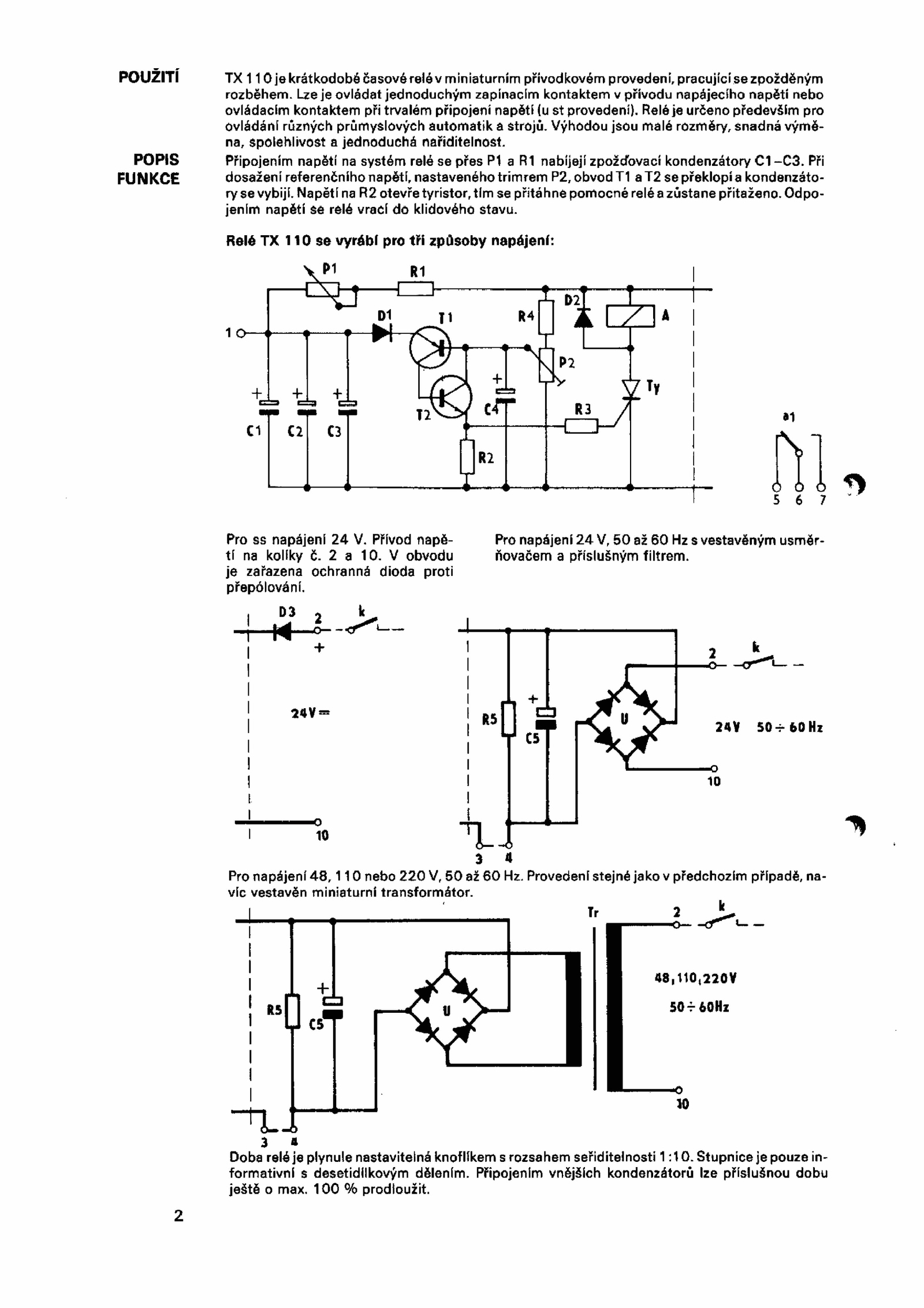

220V 50 60Hz Doba relé plynule nastavitelná knoflíkem rozsahem seřiditelnosti 1:10. Stupnice pouze in­ formativní desetidílkovým dělením. Napětí otevře tyristor, tím přitáhne pomocné relé azůstane přitaženo. Provedení stejné jako předchozím případě, na­ víc vestavěn miniaturní transformátor. Pro napájení vestavěným usměr­ ňovačem příslušným filtrem. 2 . Tr 48. Připojením vnějších kondenzátorů lze příslušnou dobu ještě max. Připojením napětí systém relé přes nabíjejí zpožďovací kondenzátory C1-C3.POUŽITÍ POPIS FUNKCE TX Oje krátkodobé časové relé miniaturním přívod kovém provedení, pracující zpožděným rozběhem. Lze ovládat jednoduchým zapínacím kontaktem přívodu napájecího napětí nebo ovládacím kontaktem při trvalém připojení napětí provedení). Relé určeno především pro ovládání různých průmyslových automatik strojů. 24V- o 10 Pro napájení 48,11 nebo 220 Hz. obvodu je zařazena ochranná dioda proti přepólování. Při dosažení referenčního napětí, nastaveného trimrem P2, obvod překlopí kondenzáto­ ry vybijí.110. Relé 110 vyrábí pro tři způsoby napájení: Pro napájení Přívod napě­ tí kolíky 10. Výhodou jsou malé rozměry, snadná výmě­ na, spolehlivost jednoduchá nařiditelnost. Odpo­ jením napětí relé vrací klidového stavu. 100 prodloužit
