Tato diplomovápráce se zabývá nepřetržitými napájecími zdroji(UPS)a s nimi spojenou problematikou záložního napájení při neočekávaných výpadcích elektřiny. Začátek práce se věnuje omezením dodávek elektřiny, jejich příčinám anásledkům. Dále pak pokračuje stručnou historií UPS a následně také rozlišením jednotlivých architektur záložních zdrojů. Nechybí ani popis energetickýchzdrojů jakými jsou akumulátory, setrvačníky nebo palivové články. Část práce popisuje ...

Pro: Neurčeno
Vydal: FEKT VUT Brno Autor: Petr Mrázek

Strana 42 z 90

Jak získat tento dokument?






Poznámky redaktora

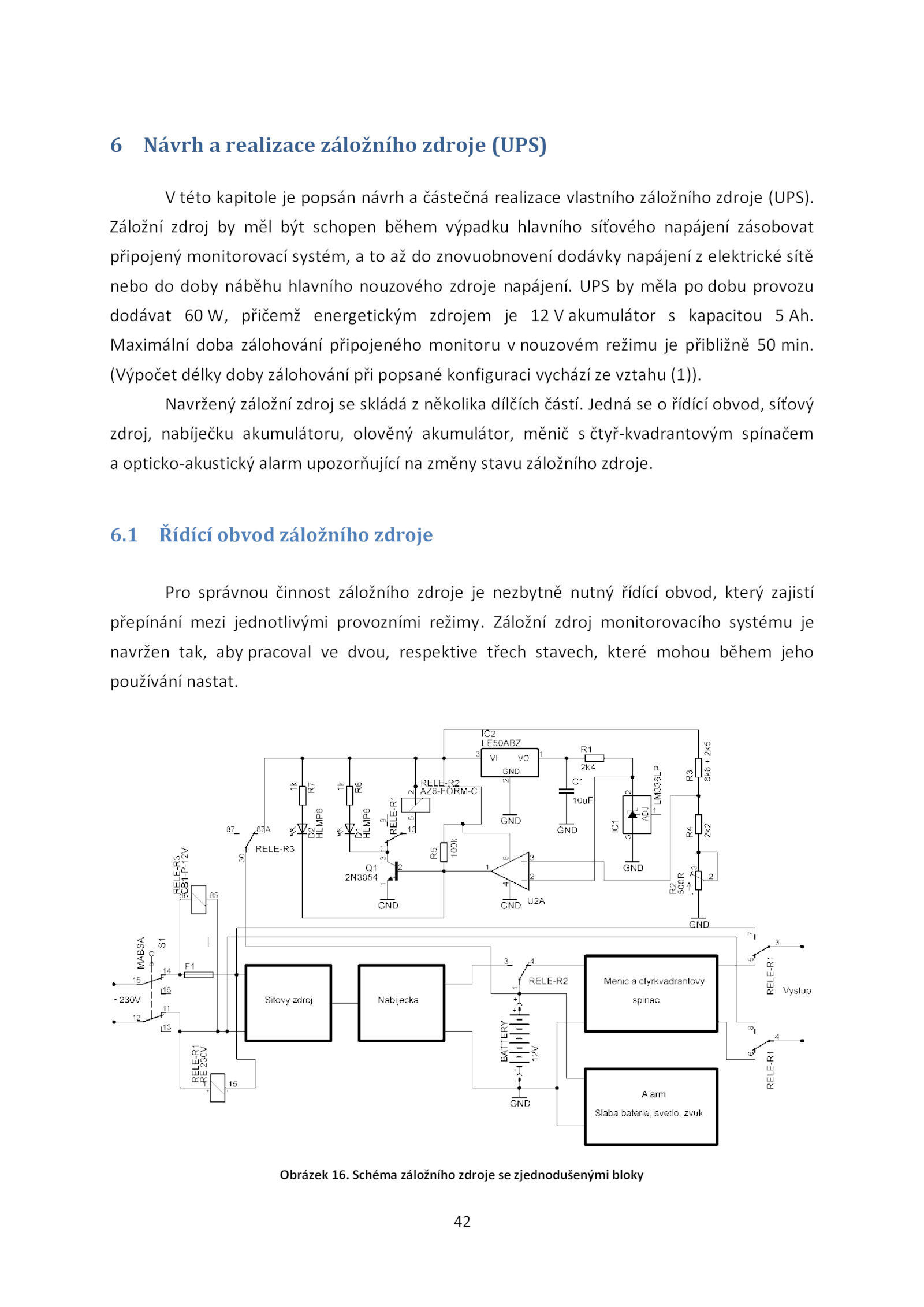

Schéma záložního zdroje zjednodušenými bloky . Navržený záložní zdroj skládá několika dílčích částí.42 6 Návrh realizace záložního zdroje (UPS) V této kapitole popsán návrh částečná realizace vlastního záložního zdroje (UPS). UPS měla dobu provozu dodávat přičemž energetickým zdrojem akumulátor kapacitou Ah. 6.1 Řídící obvod záložního zdroje Pro správnou činnost záložního zdroje nezbytně nutný řídící obvod, který zajistí přepínání mezi jednotlivými provozními režimy. (Výpočet délky doby zálohování při popsané konfiguraci vychází vztahu (1)). Obrázek 16. Jedná řídící obvod, síťový zdroj, nabíječku akumulátoru, olověný akumulátor, měnič čtyř-kvadrantovým spínačem a opticko-akustický alarm upozorňující změny stavu záložního zdroje. Záložní zdroj měl být schopen během výpadku hlavního síťového napájení zásobovat připojený monitorovací systém, znovuobnovení dodávky napájení elektrické sítě nebo doby náběhu hlavního nouzového zdroje napájení. Maximální doba zálohování připojeného monitoru nouzovém režimu přibližně min. Záložní zdroj monitorovacího systému je navržen tak, aby pracoval dvou, respektive třech stavech, které mohou během jeho používání nastat
