Tato diplomovápráce se zabývá nepřetržitými napájecími zdroji(UPS)a s nimi spojenou problematikou záložního napájení při neočekávaných výpadcích elektřiny. Začátek práce se věnuje omezením dodávek elektřiny, jejich příčinám anásledkům. Dále pak pokračuje stručnou historií UPS a následně také rozlišením jednotlivých architektur záložních zdrojů. Nechybí ani popis energetickýchzdrojů jakými jsou akumulátory, setrvačníky nebo palivové články. Část práce popisuje ...
[50]

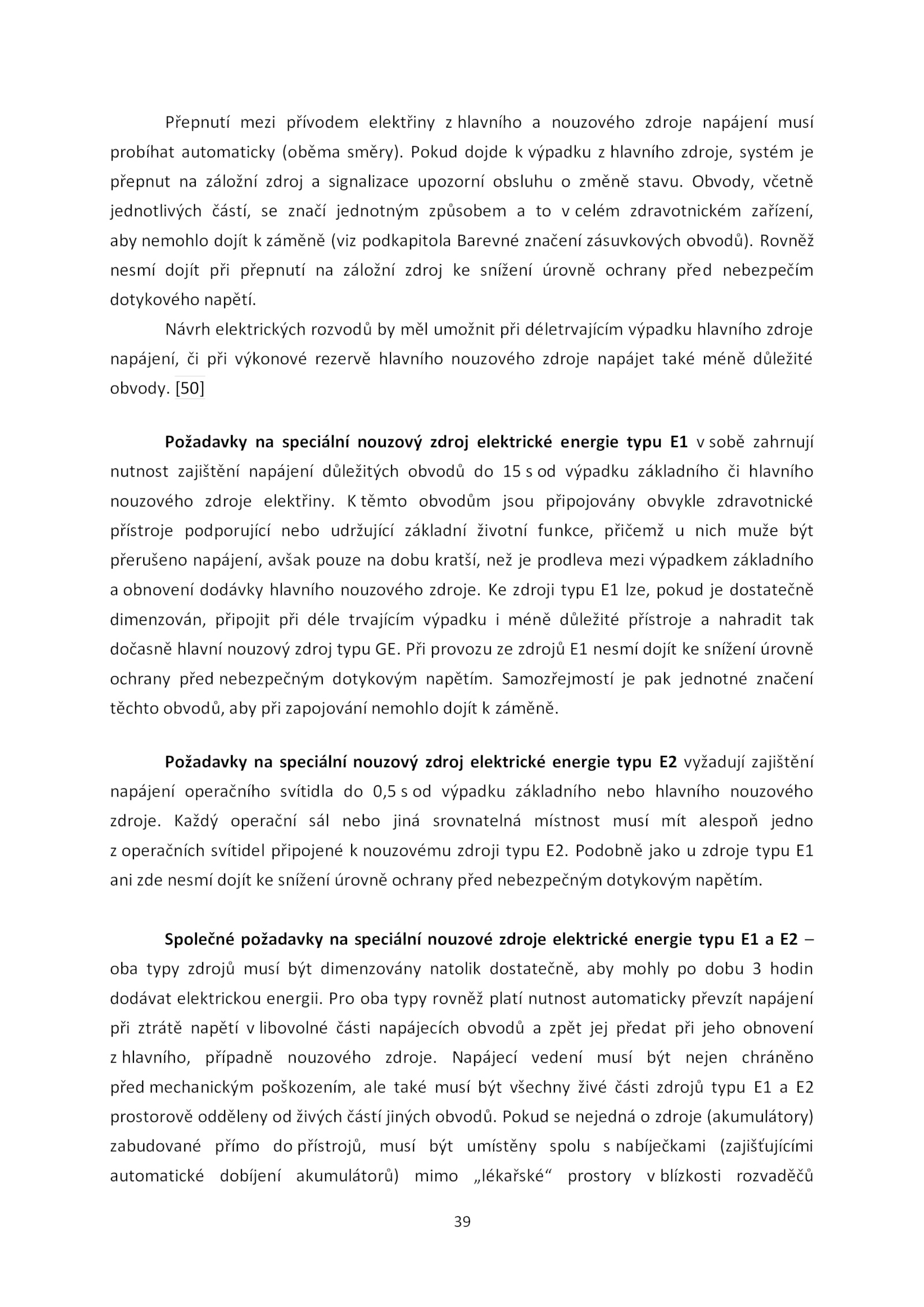

Požadavky speciální nouzový zdroj elektrické energie typu sobě zahrnují
nutnost zajištění napájení důležitých obvodů výpadku základního hlavního
nouzového zdroje elektřiny. Každý operační sál nebo jiná srovnatelná místnost musí mít alespoň jedno
z operačních svítidel připojené nouzovému zdroji typu E2. Obvody, včetně
jednotlivých částí, značí jednotným způsobem celém zdravotnickém zařízení,
aby nemohlo dojít záměně (viz podkapitola Barevné značení zásuvkových obvodů).
Společné požadavky speciální nouzové zdroje elektrické energie typu –
oba typy zdrojů musí být dimenzovány natolik dostatečně, aby mohly dobu hodin
dodávat elektrickou energii. Pokud nejedná zdroje (akumulátory)
zabudované přímo přístrojů, musí být umístěny spolu nabíječkami (zajišťujícími
automatické dobíjení akumulátorů) mimo „lékařské“ prostory blízkosti rozvaděčů
. Pokud dojde výpadku hlavního zdroje, systém je
přepnut záložní zdroj signalizace upozorní obsluhu změně stavu. Pro oba typy rovněž platí nutnost automaticky převzít napájení
při ztrátě napětí libovolné části napájecích obvodů zpět jej předat při jeho obnovení
z hlavního, případně nouzového zdroje. Samozřejmostí pak jednotné značení
těchto obvodů, aby při zapojování nemohlo dojít záměně.
Návrh elektrických rozvodů měl umožnit při déletrvajícím výpadku hlavního zdroje
napájení, při výkonové rezervě hlavního nouzového zdroje napájet také méně důležité
obvody. Podobně jako zdroje typu E1
ani zde nesmí dojít snížení úrovně ochrany před nebezpečným dotykovým napětím. Napájecí vedení musí být nejen chráněno
před mechanickým poškozením, ale také musí být všechny živé části zdrojů typu E2
prostorově odděleny živých částí jiných obvodů. zdroji typu lze, pokud dostatečně
dimenzován, připojit při déle trvajícím výpadku méně důležité přístroje nahradit tak
dočasně hlavní nouzový zdroj typu GE. Při provozu zdrojů nesmí dojít snížení úrovně
ochrany před nebezpečným dotykovým napětím. těmto obvodům jsou připojovány obvykle zdravotnické
přístroje podporující nebo udržující základní životní funkce, přičemž nich muže být
přerušeno napájení, avšak pouze dobu kratší, než prodleva mezi výpadkem základního
a obnovení dodávky hlavního nouzového zdroje.
Požadavky speciální nouzový zdroj elektrické energie typu vyžadují zajištění
napájení operačního svítidla 0,5 výpadku základního nebo hlavního nouzového
zdroje. Rovněž
nesmí dojít při přepnutí záložní zdroj snížení úrovně ochrany před nebezpečím
dotykového napětí.39
Přepnutí mezi přívodem elektřiny hlavního nouzového zdroje napájení musí
probíhat automaticky (oběma směry)
