Seznamte se s českým katalogem elektronických rozhraní WAGO, které se v soudobých elektroinstalacích používají stále častěji. V této krátké recenzi se dozvíte o portfóliu měřicích pevodníků,, izolačních zesilovačů, propojovacích modulech, relé a optočlenech ale i o napájecím systému. Jednoduše zapomeňte na to, že WAGO je pouze o krabicových a řadových svorkách.

Vydal: WAGO Elektro spol. s r.o. Autor: Wago ČR

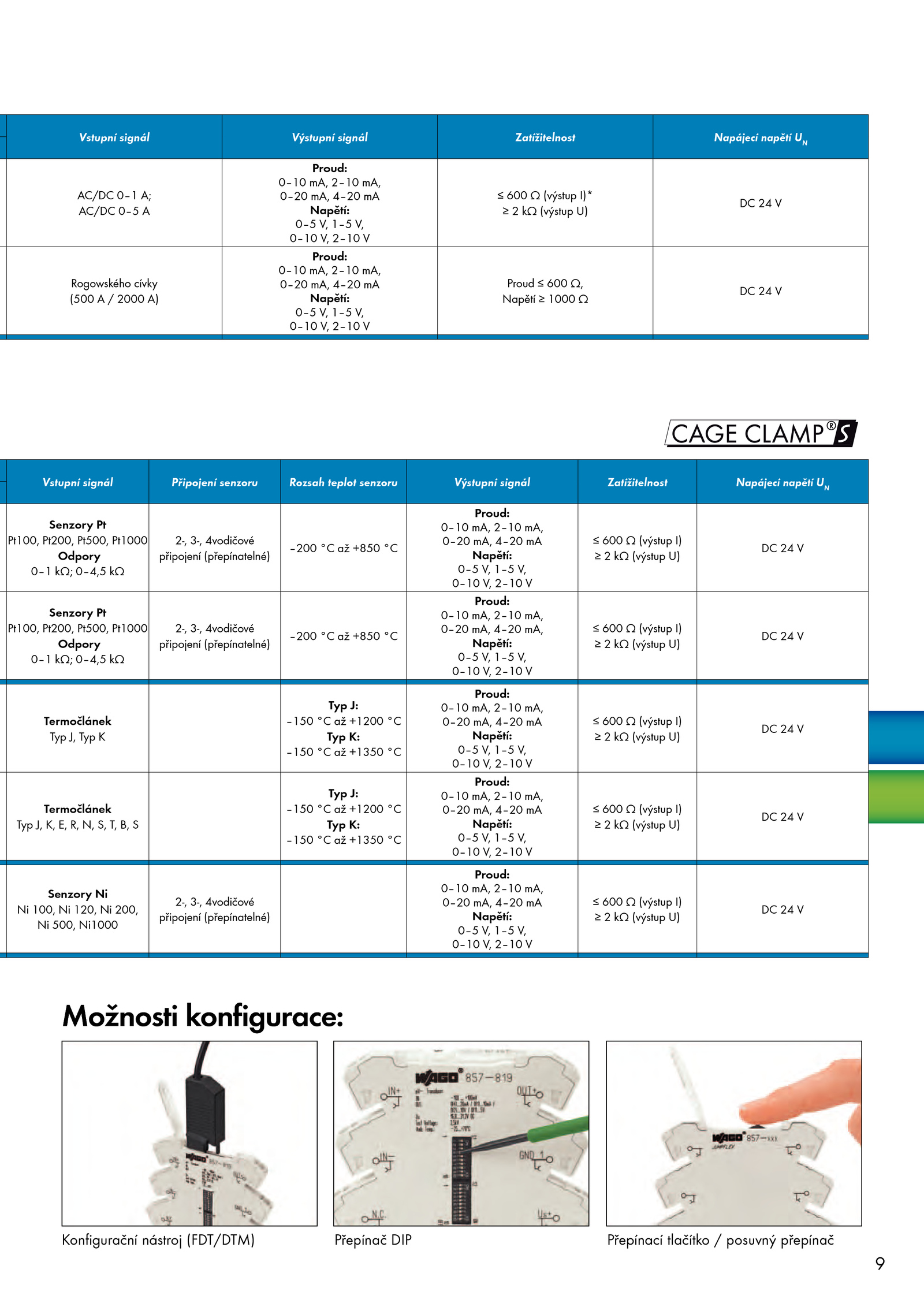

Strana 9 z 44







Poznámky redaktora
Vstupní signál Připojení senzoru Rozsah teplot senzoru Výstupní signál Zatížitelnost Napájecí napětí UN Senzory Pt Pt100, Pt200, Pt500, Pt1000 Odpory 0–1 kΩ; 0–4,5 kΩ 2-, 3-, 4vodičové připojení (přepínatelné) –200 +850 °C Proud: 0–10 mA, 2–10 mA, 0–20 mA, 4–20 mA Napětí: 0–5 1–5 V, 0–10 2–10 V ≤ 600 (výstup I) ≥ (výstup U) DC V Senzory Pt Pt100, Pt200, Pt500, Pt1000 Odpory 0–1 kΩ; 0–4,5 kΩ 2-, 3-, 4vodičové připojení (přepínatelné) –200 +850 °C Proud: 0–10 mA, 2–10 mA, 0–20 mA, 4–20 mA, Napětí: 0–5 1–5 V, 0–10 2–10 V ≤ 600 (výstup I) ≥ (výstup U) DC V Termočlánek Typ Typ K Typ J: –150 +1200 °C Typ K: –150 +1350 °C Proud: 0–10 mA, 2–10 mA, 0–20 mA, 4–20 mA Napětí: 0–5 1–5 V, 0–10 2–10 V ≤ 600 (výstup I) ≥ (výstup U) DC V Termočlánek Typ S Typ J: –150 +1200 °C Typ K: –150 +1350 °C Proud: 0–10 mA, 2–10 mA, 0–20 mA, 4–20 mA Napětí: 0–5 1–5 V, 0–10 2–10 V ≤ 600 (výstup I) ≥ (výstup U) DC V Senzory Ni Ni 100, 120, 200, Ni 500, Ni1000 2-, 3-, 4vodičové připojení (přepínatelné) Proud: 0–10 mA, 2–10 mA, 0–20 mA, 4–20 mA Napětí: 0–5 1–5 V, 0–10 2–10 V ≤ 600 (výstup I) ≥ (výstup U) DC V S 9 Vstupní signál Výstupní signál Zatížitelnost Napájecí napětí UN AC/DC 0–1 A; AC/DC 0–5 A Proud: 0–10 mA, 2–10 mA, 0–20 mA, 4–20 mA Napětí: 0–5 1–5 V, 0–10 2–10 V ≤ 600 (výstup I)* ≥ (výstup U) DC V Rogowského cívky (500 2000 A) Proud: 0–10 mA, 2–10 mA, 0–20 mA, 4–20 mA Napětí: 0–5 1–5 V, 0–10 2–10 V Proud 600 Ω, Napětí 1000 Ω DC V Konfigurační nástroj (FDT/DTM) Přepínač DIP Přepínací tlačítko posuvný přepínač Možnosti konfigurace:
