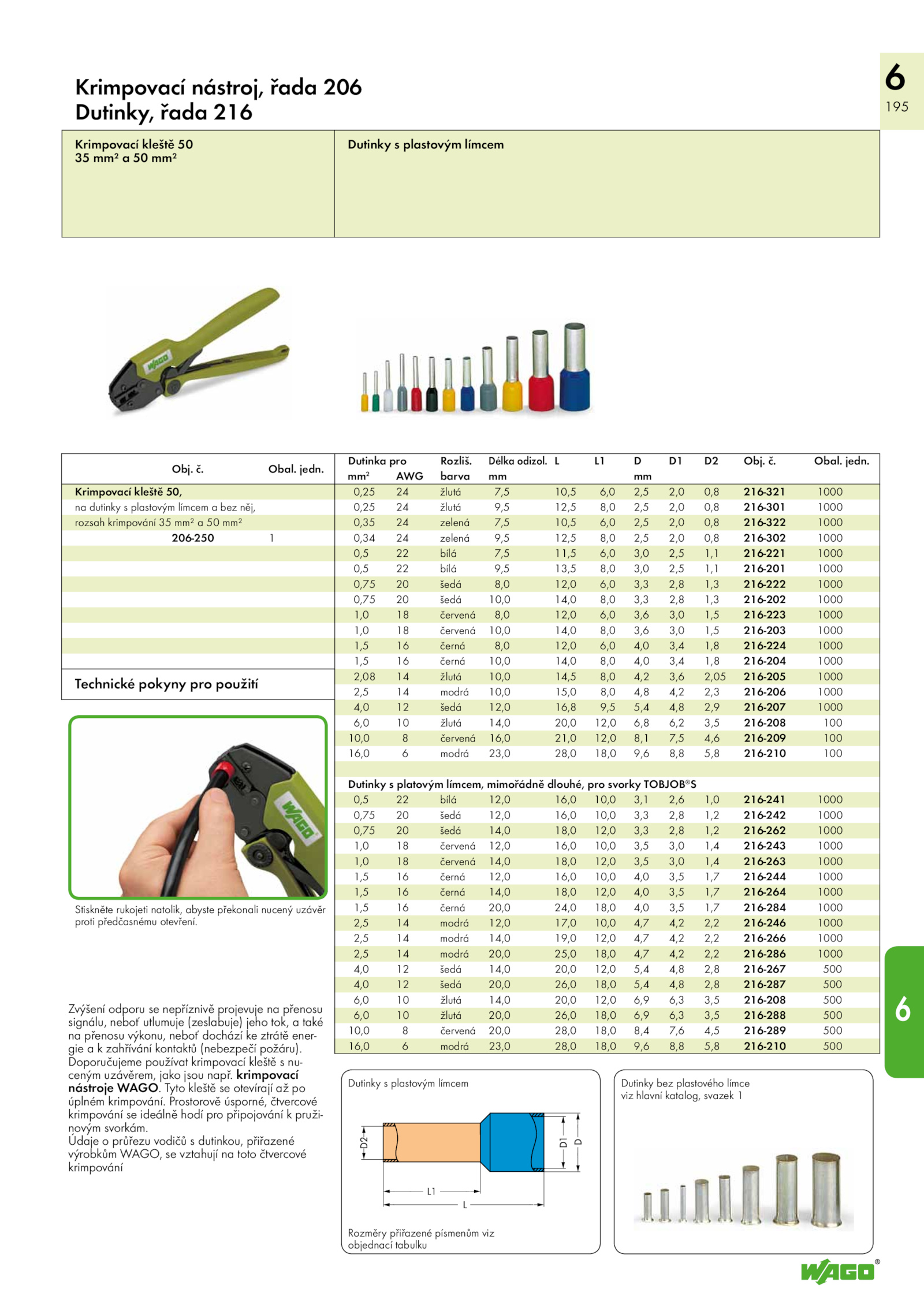

č. jedn. Doporučujeme používat krimpovací kleště s nu- ceným uzávěrem, jako jsou např. Prostorově úsporné, čtvercové krimpování ideálně hodí pro připojování pruži- novým svorkám. jedn. Technické pokyny pro použití Stiskněte rukojeti natolik, abyste překonali nucený uzávěr proti předčasnému otevření. Obal. Obal. barva Dutinky plastovým límcem Rozměry přiřazené písmenům viz objednací tabulku Dutinky bez plastového límce viz hlavní katalog, svazek 1 Dutinka pro Délka odizol. Zvýšení odporu nepříznivě projevuje přenosu signálu, neboť utlumuje (zeslabuje) jeho tok, také na přenosu výkonu, neboť dochází ztrátě ener- gie zahřívání kontaktů (nebezpečí požáru). . krimpovací nástroje WAGO. č. Údaje průřezu vodičů dutinkou, přiřazené výrobkům WAGO, vztahují toto čtvercové krimpování 0,25 24 žlutá 7,5 10,5 6,0 2,5 2,0 0,8 216-321 1000 0,25 24 žlutá 9,5 12,5 8,0 2,5 2,0 0,8 216-301 1000 0,35 24 zelená 7,5 10,5 6,0 2,5 2,0 0,8 216-322 1000 0,34 24 zelená 9,5 12,5 8,0 2,5 2,0 0,8 216-302 1000 0,5 22 bílá 7,5 11,5 6,0 3,0 2,5 1,1 216-221 1000 0,5 22 bílá 9,5 13,5 8,0 3,0 2,5 1,1 216-201 1000 0,75 20 šedá 8,0 12,0 6,0 3,3 2,8 1,3 216-222 1000 0,75 20 šedá 10,0 14,0 8,0 3,3 2,8 1,3 216-202 1000 1,0 18 červená 8,0 12,0 6,0 3,6 3,0 1,5 216-223 1000 1,0 18 červená 10,0 14,0 8,0 3,6 3,0 1,5 216-203 1000 1,5 16 černá 8,0 12,0 6,0 4,0 3,4 1,8 216-224 1000 1,5 16 černá 10,0 14,0 8,0 4,0 3,4 1,8 216-204 1000 2,08 14 žlutá 10,0 14,5 8,0 4,2 3,6 2,05 216-205 1000 2,5 14 modrá 10,0 15,0 8,0 4,8 4,2 2,3 216-206 1000 4,0 12 šedá 12,0 16,8 9,5 5,4 4,8 2,9 216-207 1000 6,0 10 žlutá 14,0 20,0 12,0 6,8 6,2 3,5 216-208 100 10,0 červená 16,0 21,0 12,0 8,1 7,5 4,6 216-209 100 16,0 modrá 23,0 28,0 18,0 9,6 8,8 5,8 216-210 100 Dutinky platovým límcem, mimořádně dlouhé, pro svorky TOBJOB® S 0,5 22 bílá 12,0 16,0 10,0 3,1 2,6 1,0 216-241 1000 0,75 20 šedá 12,0 16,0 10,0 3,3 2,8 1,2 216-242 1000 0,75 20 šedá 14,0 18,0 12,0 3,3 2,8 1,2 216-262 1000 1,0 18 červená 12,0 16,0 10,0 3,5 3,0 1,4 216-243 1000 1,0 18 červená 14,0 18,0 12,0 3,5 3,0 1,4 216-263 1000 1,5 16 černá 12,0 16,0 10,0 4,0 3,5 1,7 216-244 1000 1,5 16 černá 14,0 18,0 12,0 4,0 3,5 1,7 216-264 1000 1,5 16 černá 20,0 24,0 18,0 4,0 3,5 1,7 216-284 1000 2,5 14 modrá 12,0 17,0 10,0 4,7 4,2 2,2 216-246 1000 2,5 14 modrá 14,0 19,0 12,0 4,7 4,2 2,2 216-266 1000 2,5 14 modrá 20,0 25,0 18,0 4,7 4,2 2,2 216-286 1000 4,0 12 šedá 14,0 20,0 12,0 5,4 4,8 2,8 216-267 500 4,0 12 šedá 20,0 26,0 18,0 5,4 4,8 2,8 216-287 500 6,0 10 žlutá 14,0 20,0 12,0 6,9 6,3 3,5 216-208 500 6,0 10 žlutá 20,0 26,0 18,0 6,9 6,3 3,5 216-288 500 10,0 červená 20,0 28,0 18,0 8,4 7,6 4,5 216-289 500 16,0 modrá 23,0 28,0 18,0 9,6 8,8 5,8 216-210 500 Krimpovací kleště 50, na dutinky plastovým límcem bez něj, rozsah krimpování mm² mm² 206-250 1 Rozliš. Obj. Tyto kleště otevírají po úplném krimpování.6 195 6 L L1 D D1 D2 mm2 AWG mm mm Krimpovací nástroj, řada 206 Dutinky, řada 216 Dutinky plastovým límcem Krimpovací kleště 50 35 mm² mm² Obj
