Názov stavby projetc title
Vzorová dokumentácia rodinného domu sedlovou strechou
Miesto stavby projetc location
Investor investor
DEHN s.com, +421 903 428 348
Projektant/ designer
Dátum date
Formát format
Object object
Časť part
Názov výkresu drawing
Mierka scale
Sada číslo set no. ČÍSLO POPIS POČET
1 105 240 Držiak medzi strešné krokvy ks
2 105 245 Strešná prechodka ks
3 105 281 Podperná trubka zachytávačom 50mm 1950mm GRP/Al 2500mm ks
4 819 132 Vodič HVI long 23mm sivý m
5 819 147 Sada pripojovacích prvkov D23mm ks
6 275 259 Držiak vedenia pre HVI plastovou podložkou ks
7 459 219 Skúšobná svorka UNI pre zavádzacie tyče ks
8 484 001 Popisovateľný číselný štítok ks
9 104 905 Závádzacia tyč 16mm, V4A ks
10 274 260 Držiak zavádzacej tyče umelohmotnou podložkou ks
11 319 219 Krížová svorka pre zavádzaciu tyč ks
12 860 335 Pásovina V4A 30x3,5mm, 49kg bal
13
319 229 Krížová svorka V4A ks
556 125 Protikorózna páska ks
14 563 200 Ekvipotenciálna prípojnica K12 ks
15 290 002 Dištančný držiak ks
16 Vodič H07V-U 1x6 PVC m
D1 D5
D6
Z2
3
Z1
850
850
850
850
400
400
3
2
2
4
6
6
6
6
6
5
7
6
S2
4
5
7
8
9
S2
4
2
3
6
Prepoj medzi
zachytávačmi
16
Prívod ekvipotenciálnej
prípojnice MEB
16
S1
5
7
6
6
6
6
6
6
6
4
400
450
550
850
850
850
850
850
10
400
200
D7
8
10
9
11
12
S1
7
5
6
4
Prívod základového uzemňovača
850
Zavádzaciu tyč skrátiť mieste
.
Stupeň stage PD
DRS
TENTO VÝKRES MAJETKOM AUTORA MÔ
ŽE BYŤ POUŽÍVANÝ, KOPÍROVANÝ VYDANÝ TRETEJ STRANE LEN ZÁKLADE ZMLUVY ALEBO PREDCHÁDZAJÚCEHO PÍSOMNÉHO SÚHLASU
ZOZNAM PRVKOV
POLOŽKA OBJ.r.Pavol Mikula MIP-EL
Fatranská 722, 013 Varín
mikula.o.palo@gmail.
Výkres drawing No. Revízia revision
00
---
E-05
LPS
Časť part
Zodpovedný projektant designer charge
Vypracoval draw by
Pečiatka stamp
Pavol Mikula
Pavol Mikula

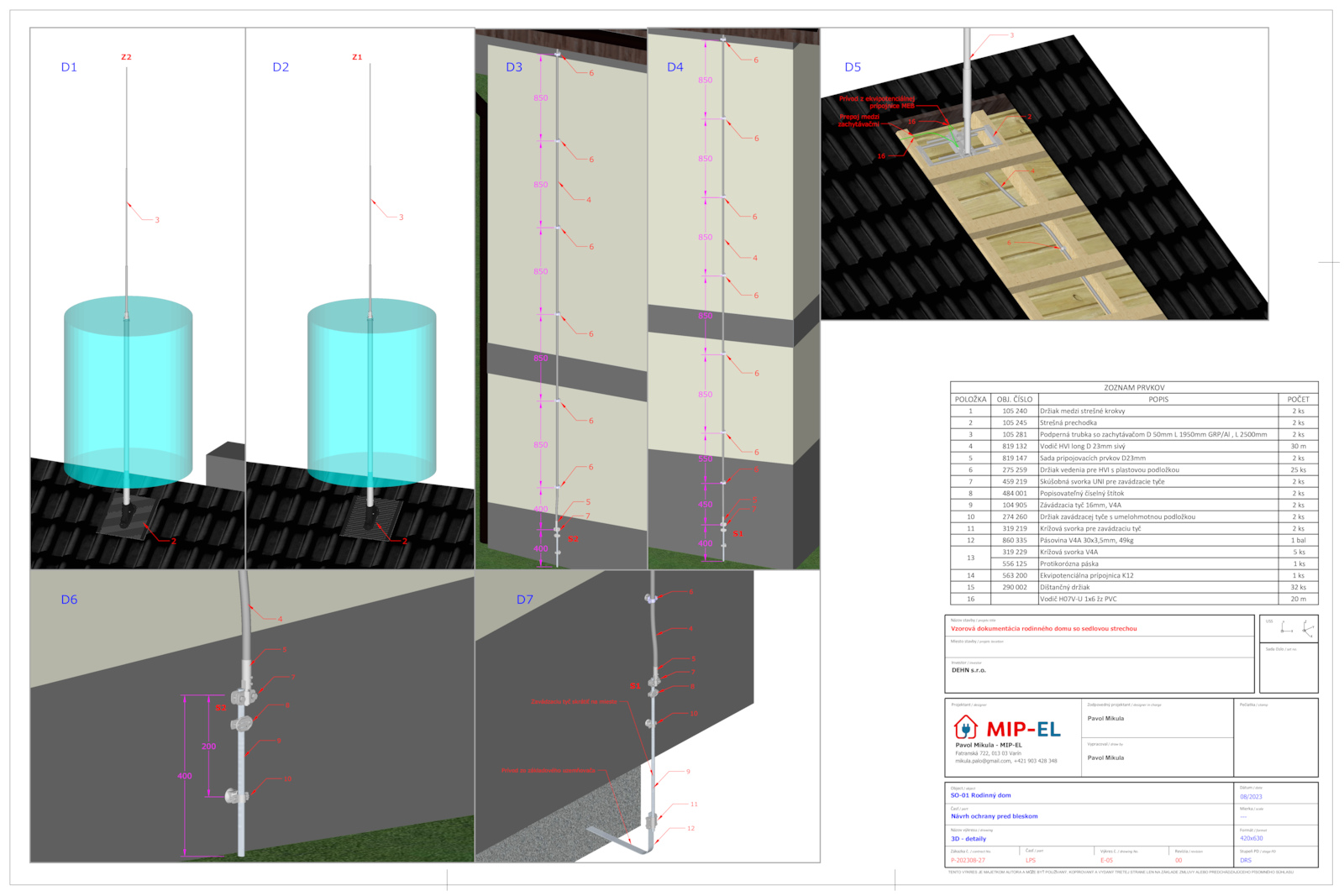

3D detaily
Návrh ochrany pred bleskom
SO-01 Rodinný dom 08/2023
420x630
Zákazka contract No
