Jističe SACE Emax představují logický funkční doplněk ke kompaktním jističům SACE Isomax S, a podobně jako tyto jističe jsou určeny pro zabudování do nejrůznějších výrobkových řad dalších nn systémů ABB. Návrh a výroba těchto nových jističů se řídí moderními ergonomickými kritérii a spolu s dalšími řešeními platnými pro výběra používání jističů SACE Isomax S jsou tyto nové výrobky ...
Mezi hlavní charakteristiky těchto mikro-
procesorových spouští patří:
• provoz bez nutnosti externího napájení
• výhody mikroprocesorové technologie
(8 bitová spouště SACE PR111 16
bitová spouště SACE PR112)
• vysoká přesnost
• citlivost skutečně efektivní hodnotu
proudu
• proud nulovém vodiči nastavitelný
normálně fázového proudu,
s možností nastavení 100 (objed-
nává pouze pro sérii E1, E2, E4)
Hlavní výkonnostní charakteristiky, kterými jednotlivé spouště sebe navzájem
odlišují, jsou uvedeny následující tabulce:
.
Jednotka ochran obsahuje:
• nebo transformátory proudu (CT).
Ochranná dialogová jednotka proto
kódově označena SACE 112/PD. trojpólový, trojpó-
lový vnější nulou nebo čtyřpólový).
Počet těchto transformátorů závisí
na počtu pólů jističe; externě možno
připojit čtvrtý transformátor proudu
• Ochranný modul, který typu buď
SACE PR111/P nebo PR112/P
• Vypínací elektromagnet, který přímo
působí ovládací mechanismus jističe
(je vždy součástí dodávky ochranného
modulu)
Spoušť SACE PR112 dispozici také
s dialogovou jednotkou, kterou nutno
specifikovat při objednávání která slou-
ží dálkovému ovládání komunikaci
s nadřazeným centrálním systémem.
• Spoušť SACE PR111 mající pouze
ochranné funkce
• Spoušť SACE PR112 mající ochran-
né, proudově-měřicí komunikační
funkce
Ochranná spoušť může být trojfázová ne-
bo trojfázová nulou (závisí typu
použitého jističe, tzn.28

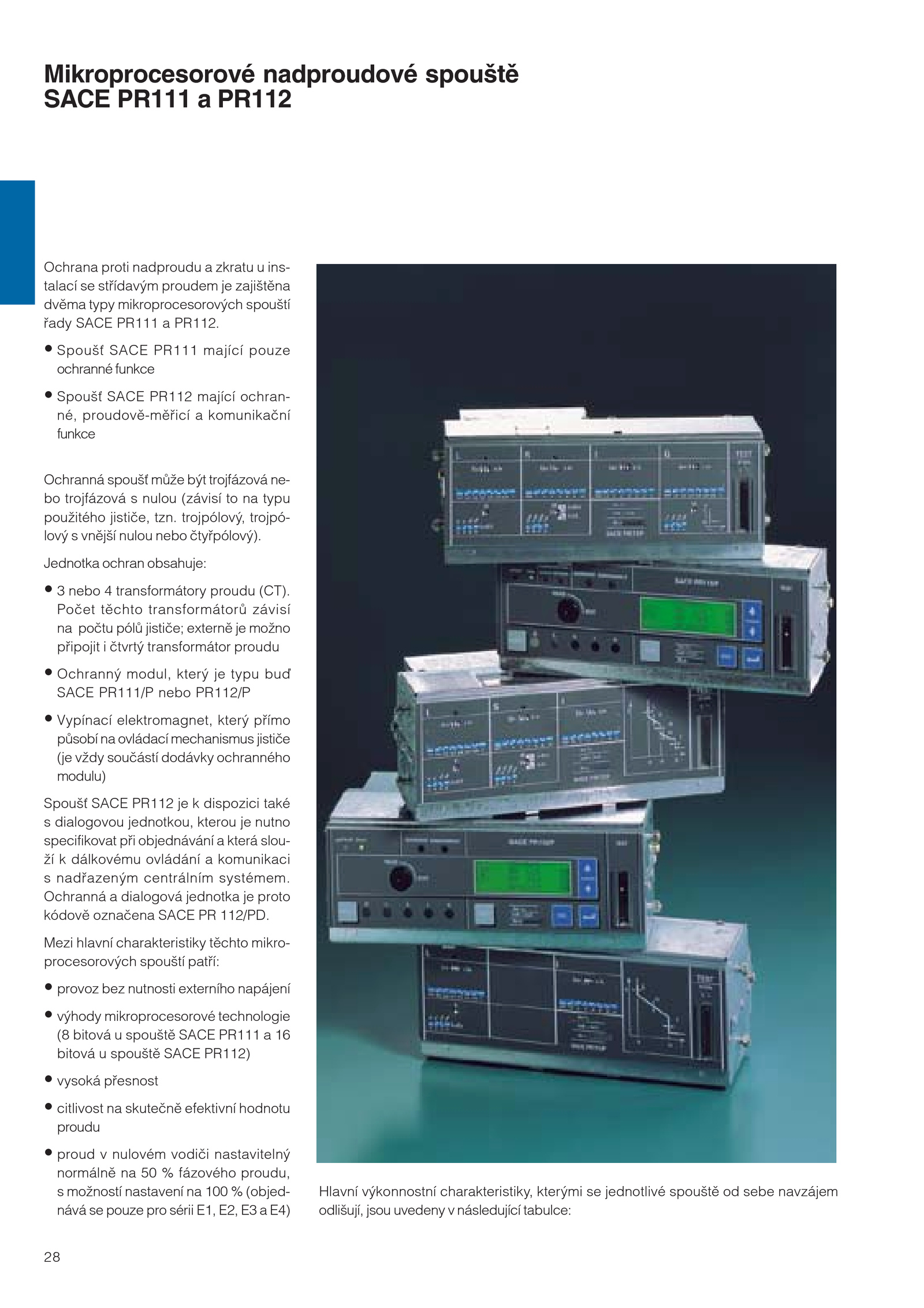

Mikroprocesorové nadproudové spouště
SACE PR111 PR112
Ochrana proti nadproudu zkratu ins-
talací střídavým proudem zajištěna
dvěma typy mikroprocesorových spouští
řady SACE PR111 PR112
