Jističe SACE Emax představují logický funkční doplněk ke kompaktním jističům SACE Isomax S, a podobně jako tyto jističe jsou určeny pro zabudování do nejrůznějších výrobkových řad dalších nn systémů ABB. Návrh a výroba těchto nových jističů se řídí moderními ergonomickými kritérii a spolu s dalšími řešeními platnými pro výběra používání jističů SACE Isomax S jsou tyto nové výrobky ...
Poznámky redaktora
selektivitu proudovou nebo časovou) mezích jmenovitého
krátkodobého mezního proudu Icw. Skutečnost, že
patří třídy nebrání možnosti získat potřebnou selektivitu
(např. Důležité znát jejich hodnoty krátkodobého proudu Icw
v závislosti možné prodlevě při zkratech.
Jističe E2L E3L proudovým omezením patří „třídě A“.22
9
10
11
1
3
2
5b
4
6b78
5a
6a
9
10
11
1
3
2
5
4
678

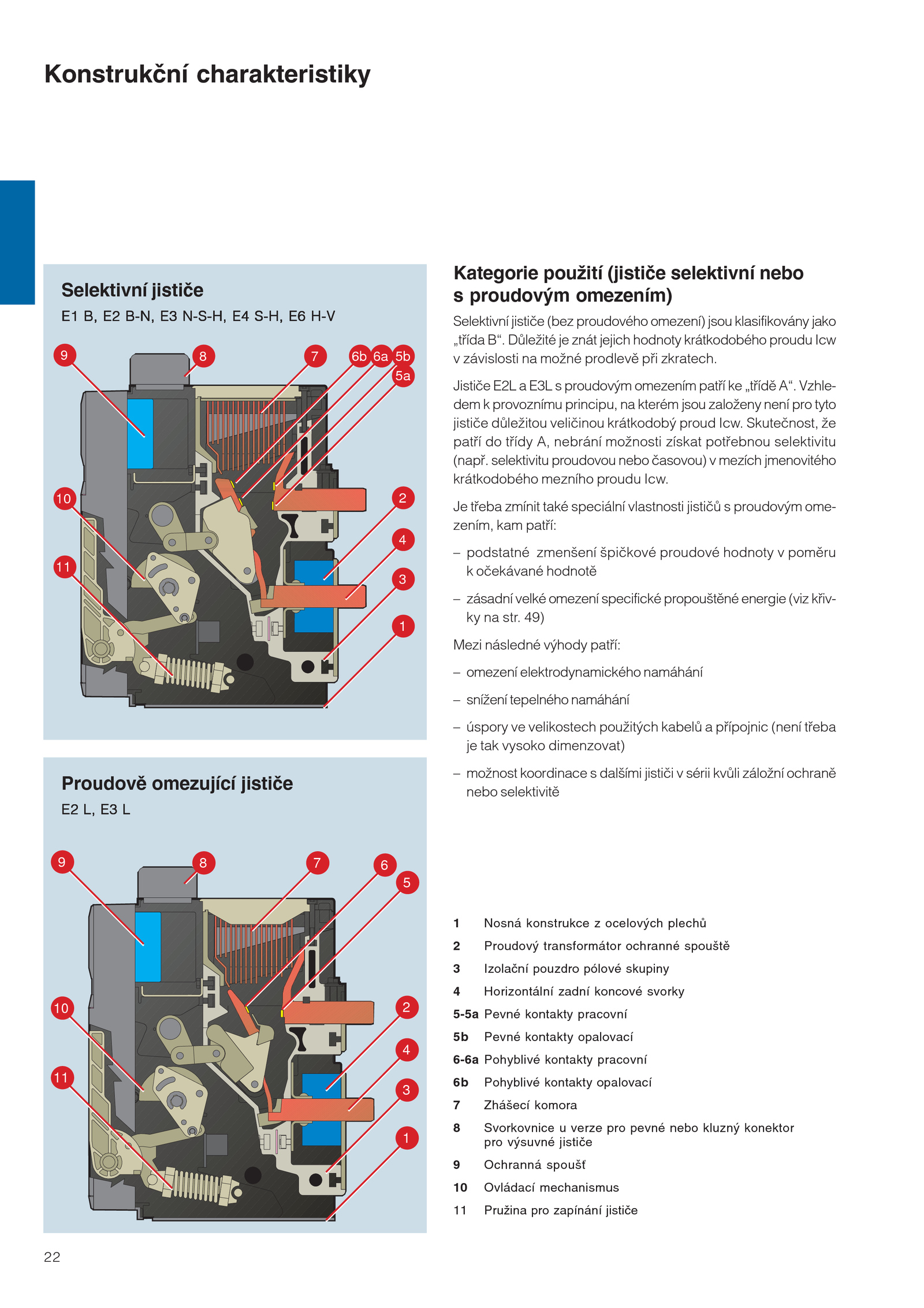

Konstrukční charakteristiky
1 Nosná konstrukce ocelových plechů
2 Proudový transformátor ochranné spouště
3 Izolační pouzdro pólové skupiny
4 Horizontální zadní koncové svorky
5-5a Pevné kontakty pracovní
5b Pevné kontakty opalovací
6-6a Pohyblivé kontakty pracovní
6b Pohyblivé kontakty opalovací
7 Zhášecí komora
8 Svorkovnice verze pro pevné nebo kluzný konektor
pro výsuvné jističe
9 Ochranná spoušť
10 Ovládací mechanismus
11 Pružina pro zapínání jističe
Kategorie použití (jističe selektivní nebo
s proudovým omezením)
Selektivní jističe (bez proudového omezení) jsou klasifikovány jako
„třída B“. Vzhle-
dem provoznímu principu, kterém jsou založeny není pro tyto
jističe důležitou veličinou krátkodobý proud Icw. 49)
Mezi následné výhody patří:
– omezení elektrodynamického namáhání
– snížení tepelného namáhání
– úspory velikostech použitých kabelů přípojnic (není třeba
je tak vysoko dimenzovat)
– možnost koordinace dalšími jističi sérii kvůli záložní ochraně
nebo selektivitě
Selektivní jističe
E1 B-N, N-S-H, S-H, H-VE1 B-N, N-S-H, S-H, H-VE1 B-N, N-S-H, S-H, H-VE1 B-N, N-S-H, S-H, H-VE1 B-N, N-S-H, S-H, H-V
Proudově omezující jističe
E2 LE2 LE2 LE2 LE2.
Je třeba zmínit také speciální vlastnosti jističů proudovým ome-
zením, kam patří:
– podstatné zmenšení špičkové proudové hodnoty poměru
k očekávané hodnotě
– zásadní velké omezení specifické propouštěné energie (viz křiv-
ky str
