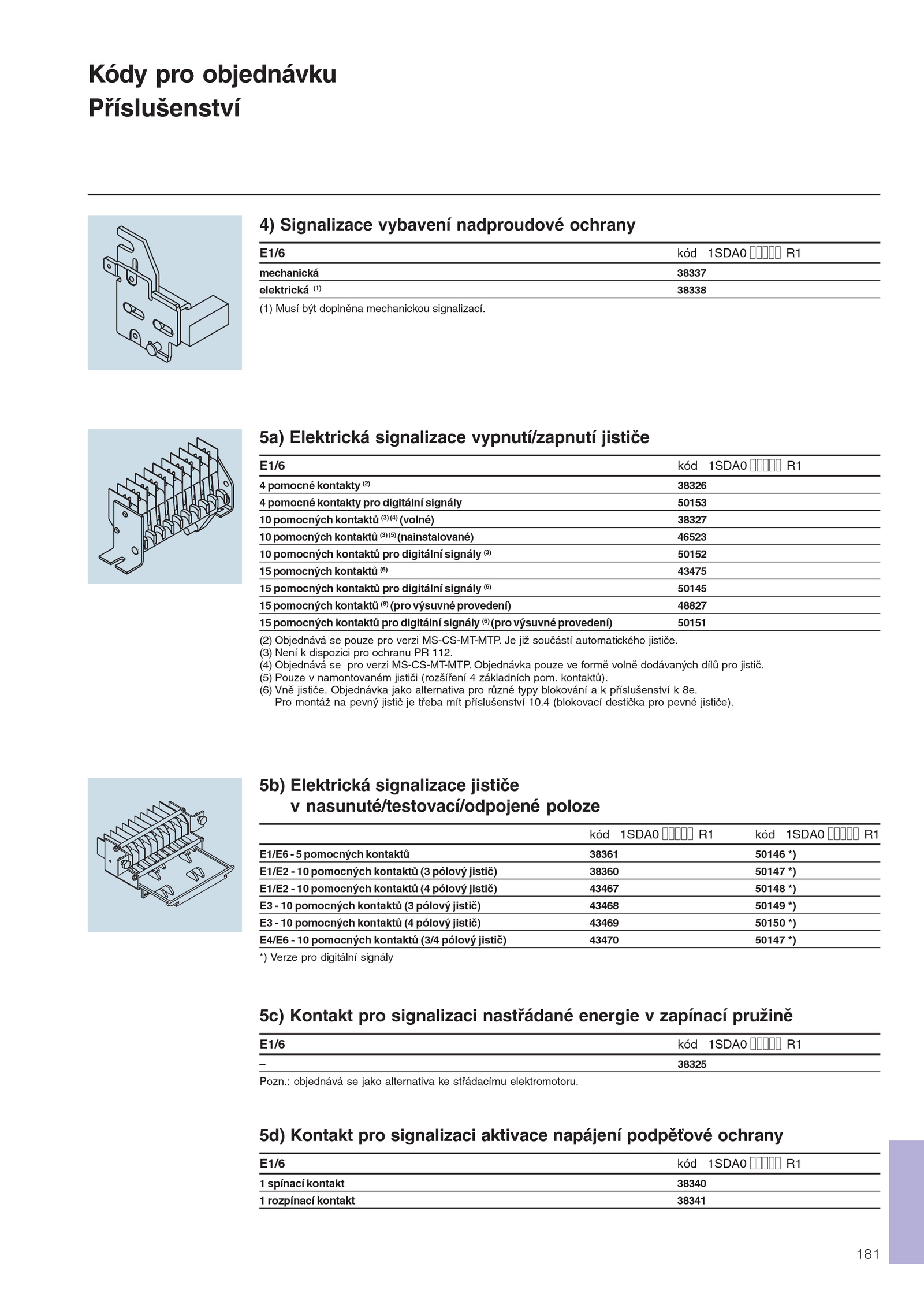

5a) Elektrická signalizace vypnutí/zapnutí jističe E1/6 kód 1SDA0 R1 4 pomocné kontakty (2) 38326 4 pomocné kontakty pro digitální signály 50153 10 pomocných kontaktů (3) (4) (volné) 38327 10 pomocných kontaktů (3) (5) (nainstalované) 46523 10 pomocných kontaktů pro digitální signály (3) 50152 15 pomocných kontaktů (6) 43475 15 pomocných kontaktů pro digitální signály (6) 50145 15 pomocných kontaktů (6) (pro výsuvné provedení) 48827 15 pomocných kontaktů pro digitální signály (6) (pro výsuvné provedení) 50151 (2) Objednává pouze pro verzi MS-CS-MT-MTP. (6) Vně jističe. Objednávka pouze formě volně dodávaných dílů pro jistič. Pro montáž pevný jistič třeba mít příslušenství 10.4 (blokovací destička pro pevné jističe).181 Kódy pro objednávku Příslušenství 4) Signalizace vybavení nadproudové ochrany E1/6 kód 1SDA0 R1 mechanická 38337 elektrická (1) 38338 (1) Musí být doplněna mechanickou signalizací. kontaktů). 5d) Kontakt pro signalizaci aktivace napájení podpěťové ochrany E1/6 kód 1SDA0 R1 1 spínací kontakt 38340 1 rozpínací kontakt 38341 . (4) Objednává pro verzi MS-CS-MT-MTP. (5) Pouze namontovaném jističi (rozšíření základních pom. již součástí automatického jističe. Objednávka jako alternativa pro různé typy blokování příslušenství 8e. 5b) Elektrická signalizace jističe v nasunuté/testovací/odpojené poloze kód 1SDA0 kód 1SDA0 R1 E1/E6 pomocných kontaktů 38361 50146 *) E1/E2 pomocných kontaktů pólový jistič) 38360 50147 *) E1/E2 pomocných kontaktů pólový jistič) 43467 50148 *) E3 pomocných kontaktů pólový jistič) 43468 50149 *) E3 pomocných kontaktů pólový jistič) 43469 50150 *) E4/E6 pomocných kontaktů (3/4 pólový jistič) 43470 50147 *) *) Verze pro digitální signály 5c) Kontakt pro signalizaci nastřádané energie zapínací pružině E1/6 kód 1SDA0 R1 – 38325 Pozn.: objednává jako alternativa střádacímu elektromotoru. (3) Není dispozici pro ochranu 112
