Poznámky redaktora
1)
Signalizační kontakty polohy pro jističe/odpínače bez funkce ready4COM: pracovní poloha, revizní poloha, odpojená poloha.B54 Vzduchové jističe 3WA AR01-2024-CZ
B

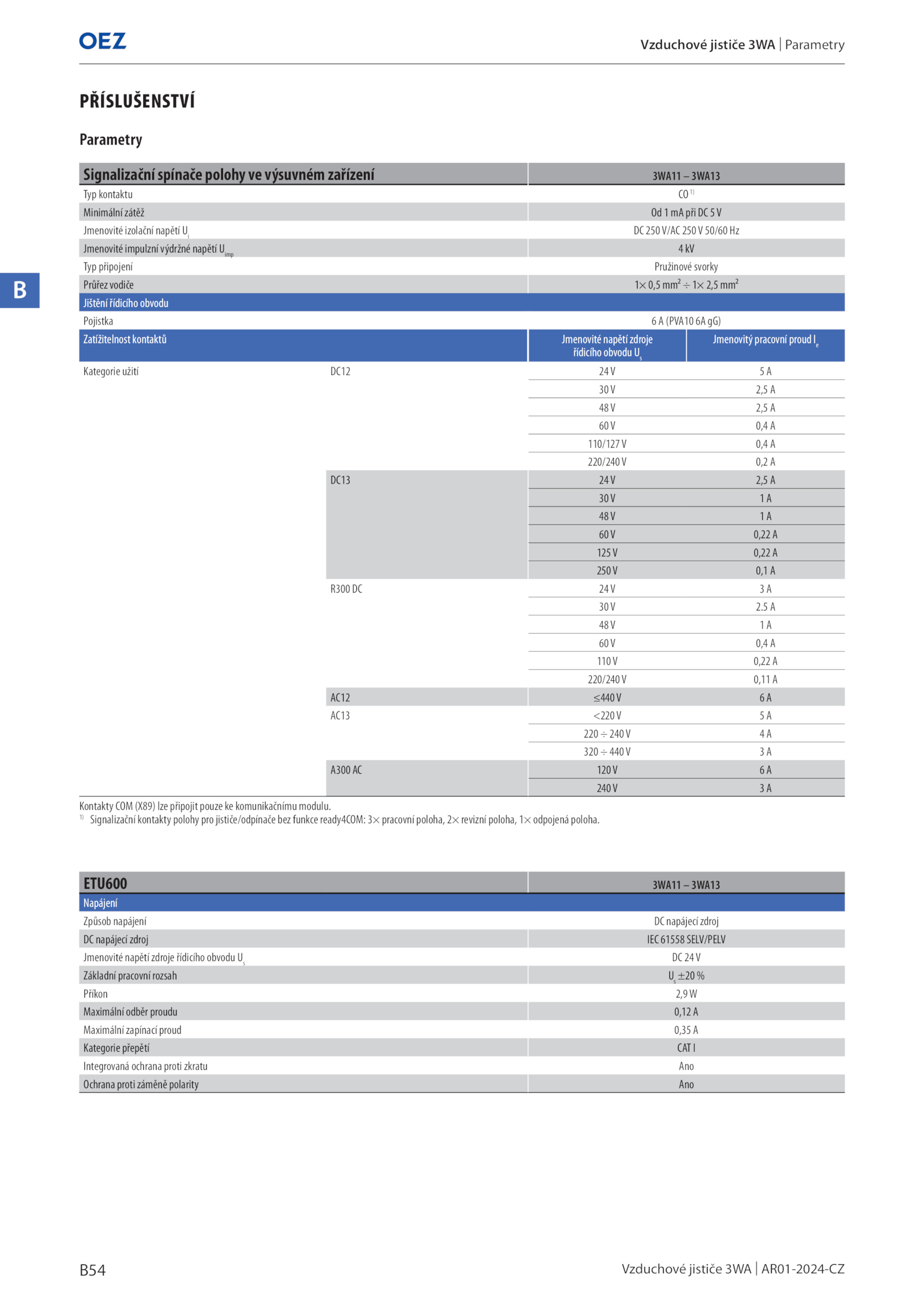

Signalizační spínače polohy výsuvném zařízení 3WA11 3WA13
Typ kontaktu CO1)
Minimální zátěž při 5V
Jmenovité izolační napětí Ui
DC 250V/AC 250V 50/60 Hz
Jmenovité impulzní výdržné napětí Uimp
4 kV
Typ připojení Pružinové svorky
Průřez vodiče 0,5 mm² 2,5 mm²
Jištění řídicího obvodu
Pojistka (PVA10 gG)
Zatížitelnost kontaktů Jmenovité napětí zdroje
řídicího obvodu Us
Jmenovitý pracovní proud Ie
Kategorie užití DC12 24V A
30V 2,5 A
48V 2,5 A
60V 0,4 A
110/127V 0,4 A
220/240V 0,2 A
DC13 24V 2,5 A
30V A
48V A
60V 0,22 A
125V 0,22 A
250V 0,1 A
R300 24V A
30V 2.5 A
48V A
60V 0,4 A
110V 0,22 A
220/240V 0,11 A
AC12 ≤440V A
AC13 <220V A
220 240V A
320 440V A
A300 120V A
240V A
Kontakty COM (X89) lze připojit pouze komunikačnímu modulu.
ETU600 3WA11 3WA13
Napájení
Způsob napájení napájecí zdroj
DC napájecí zdroj IEC 61558 SELV/PELV
Jmenovité napětí zdroje řídicího obvodu Us
DC 24V
Základní pracovní rozsah Us
±20 %
Příkon 2,9W
Maximální odběr proudu 0,12 A
Maximální zapínací proud 0,35 A
Kategorie přepětí CAT I
Integrovaná ochrana proti zkratu Ano
Ochrana proti záměně polarity Ano
Vzduchové jističe 3WA Parametry
PŘÍSLUŠENSTVÍ
Parametry
