14 ≤100 ms
Jištění řídicího obvodu
Pojistka 24V, 30V, 48V, 60V (PVA10 gG)
AC 110 127V /DC 110 125V
AC 208 240V /DC 220 250V
AC 380 415V
1 (PVA10 gG)
Jistič charakteristikou 24V, 30V, 48V, 60V (LTN-UC-2C-1)
AC 110 127V /DC 110 125V
AC 208 240V /DC 220 250V
AC 380 415V
1 (LTN-UC-1C-1)
Motorové pohony 3WA11 3WA13
Jmenovité napětí
Jmenovité napětí zdroje řídicího obvodu Us
DC 30V
DC 60V
AC 110 127V/DC 110 125V
AC 208 240V/DC 220 250V
Pracovní rozsah
Základní pracovní rozsah (podle IEC 60947-2) 110 Us
Rozšířený pracovní rozsah pro provoz baterie 126 Us
Ovládání
Příkon při přítahu AC/DC 135VA/135W
Přídržný příkon AC/DC 135VA/135W
Čas natažení střádače Us
≤10 s
Jištění řídicího obvodu při Us
Pojistka 30V, 60V (PVA10 gG)
AC 110 127V/DC 110 125V
AC 208 240V/DC 220 250V
2 (PVA10 gG)
Jistič charakteristikou 30V, 60V (LTN-UC-6C-1)
AC 110 127V/DC 110 125V
AC 208 240V/DC 220 250V
2 (LTN-UC-2C-1)

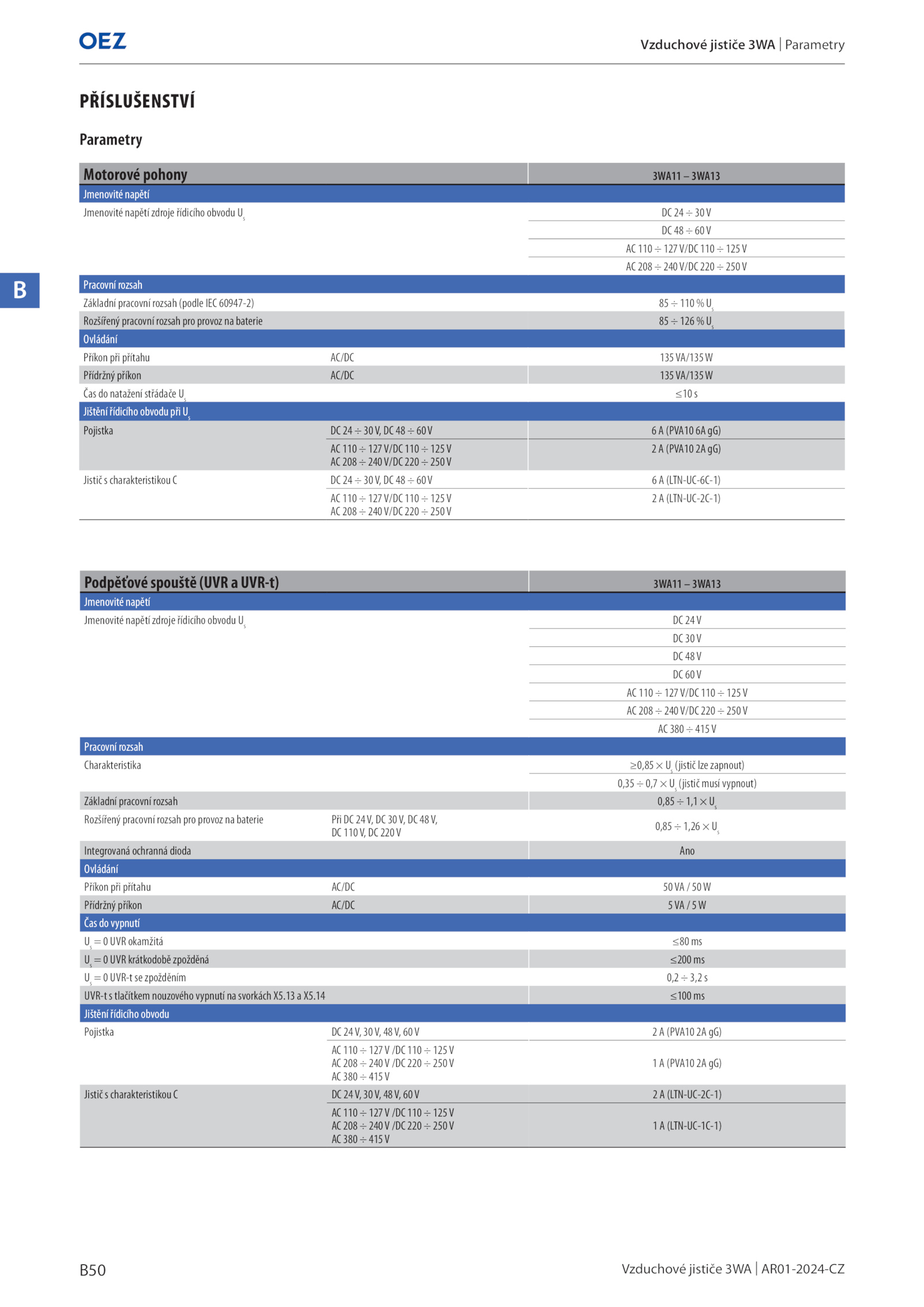

Vzduchové jističe 3WA Parametry
PŘÍSLUŠENSTVÍ
Parametry
.13 X5.B50 Vzduchové jističe 3WA AR01-2024-CZ
B
Podpěťové spouště (UVR UVR-t) 3WA11 3WA13
Jmenovité napětí
Jmenovité napětí zdroje řídicího obvodu Us
DC 24V
DC 30V
DC 48V
DC 60V
AC 110 127V/DC 110 125V
AC 208 240V/DC 220 250V
AC 380 415V
Pracovní rozsah
Charakteristika ≥0,85 Us
(jistič lze zapnout)
0,35 0,7 Us
(jistič musí vypnout)
Základní pracovní rozsah 0,85 1,1 Us
Rozšířený pracovní rozsah pro provoz baterie Při 24V, 30V, 48V,
DC 110V, 220V
0,85 1,26 Us
Integrovaná ochranná dioda Ano
Ovládání
Příkon při přítahu AC/DC 50VA 50W
Přídržný příkon AC/DC 5VA 5W
Čas vypnutí
Us
= UVR okamžitá ≤80 ms
Us
= UVR krátkodobě zpožděná ≤200 ms
Us
= UVR-t zpožděním 0,2 3,2 s
UVR-t tlačítkem nouzového vypnutí svorkách X5
