pomocná spoušť Bez pomocné spouště 0
S napěťovou spouští (ST/ST-COM)1)
,
zatěžovatel 100 OP
DC 30V 1
DC 60V 2
AC 110 127V/DC 110 125V 3
AC 208 240V/DC 220 250V 4
S napěťovou spouští (ST),
zatěžovatel OP
DC 30V 5
DC 60V 6
AC 110 127V/DC 110 125V 7
AC 208 240V/DC 220 250V 8
1)
Pokud dispozici funkce ready4COM, jsou zapínací spouště možností komunikace (CC-COM) napěťové spouště možností komunikace (ST-COM) instalovány výroby.
2)
Podpěťové spouště UVR pro 30V 60V lze dodat pouze samostatně jako příslušenství. pomocná spoušť Bez pomocné spouště A
S napěťovou spouští (ST),
zatěžovatel 100 1)
DC 30V B
DC 60V C
AC 110 127V/DC 110 125V D
AC 208 240V/DC 220 250V E
S napěťovou spouští (ST),
zatěžovatel OP
DC 30V F
DC 60V G
AC 110 127V/DC 110 125V H
AC 208 240V/DC 220 250V J
S podpěťovou spouští (UVR) 2)
,
okamžitá (≤0,08 s), krátkodobě zpožděná (≤0,2 s)
DC 24V L
DC 48V N
AC 110 127V/DC 110 125V P
AC 208 240V/DC 220 250V Q
AC 380 415V R
S podpěťovou spouští (UVR-t),
nastavitelné zpoždění 0,2 3,2 s
DC 48V S
DC 60V T
AC 110 127V/DC 110 125V U
AC 208 240V/DC 220 250V V
AC 380 415V W
1.

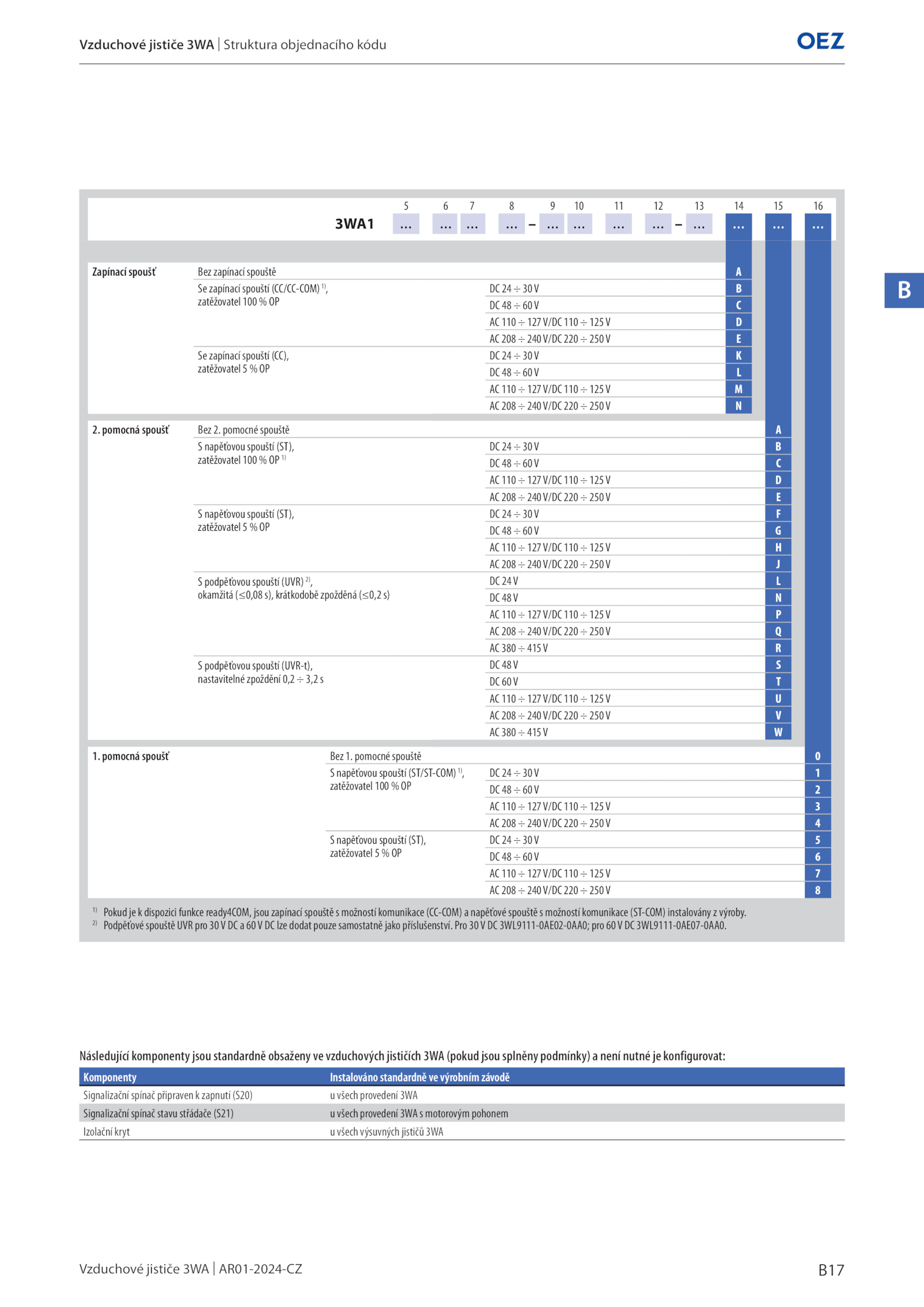

Vzduchové jističe 3WA Struktura objednacího kódu
Následující komponenty jsou standardně obsaženy vzduchových jističích 3WA (pokud jsou splněny podmínky) není nutné konfigurovat:
Komponenty Instalováno standardně výrobním závodě
Signalizační spínač připraven zapnutí (S20) všech provedení 3WA
Signalizační spínač stavu střádače (S21) všech provedení 3WA motorovým pohonem
Izolační kryt všech výsuvných jističů 3WA
.B17
Vzduchové jističe 3WA AR01-2024-CZ
B
5 16
3WA1 …
Zapínací spoušť Bez zapínací spouště A
Se zapínací spouští (CC/CC-COM)1)
,
zatěžovatel 100 OP
DC 30V B
DC 60V C
AC 110 127V/DC 110 125V D
AC 208 240V/DC 220 250V E
Se zapínací spouští (CC),
zatěžovatel OP
DC 30V K
DC 60V L
AC 110 127V/DC 110 125V M
AC 208 240V/DC 220 250V N
2. Pro 30V 3WL9111-0AE02-0AA0; pro 60V 3WL9111-0AE07-0AA0
