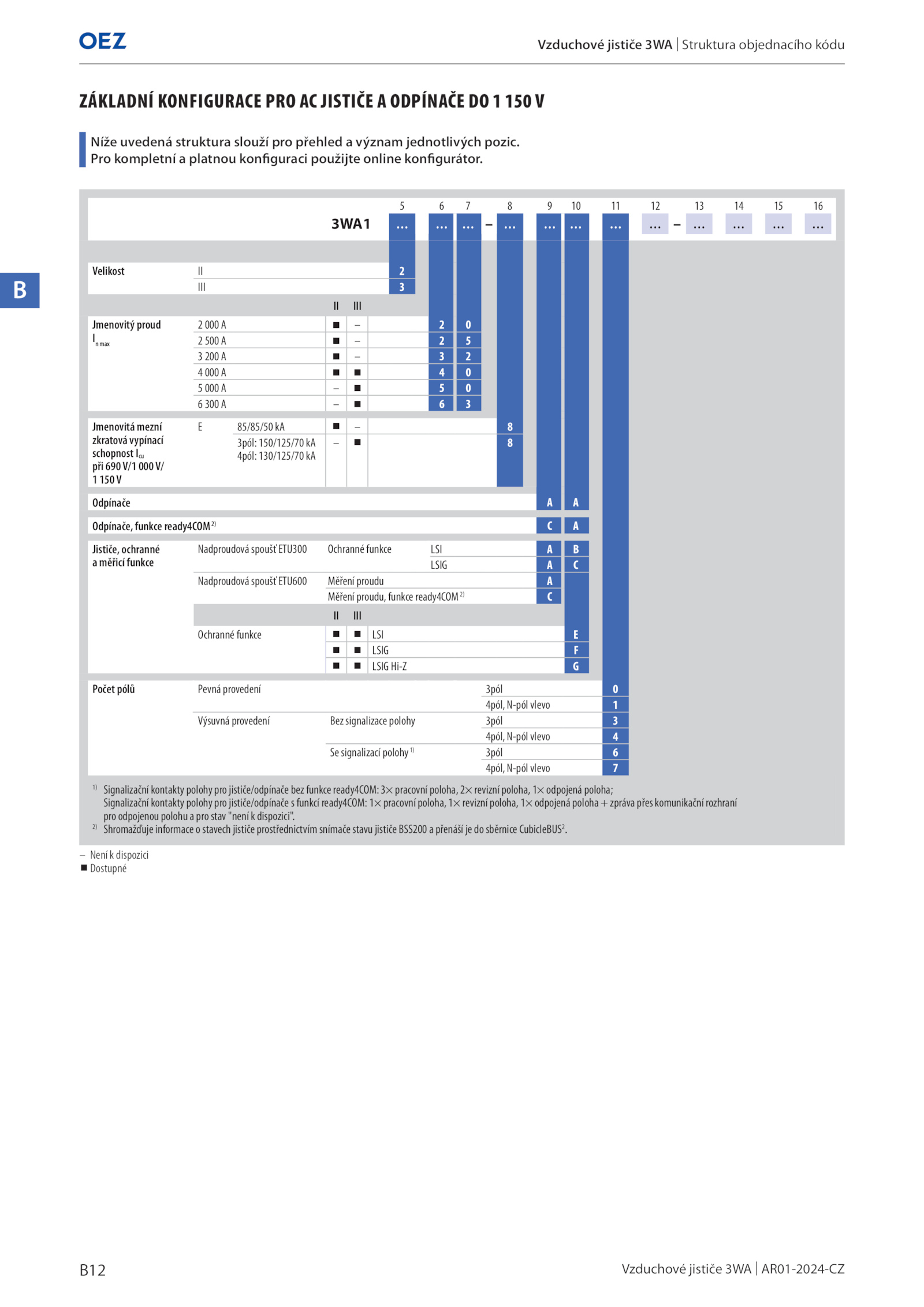

ZÁKLADNÍ KONFIGURACE PRO JISTIČE ODPÍNAČE 150 V
Níže uvedená struktura slouží pro přehled význam jednotlivých pozic.
Pro kompletní platnou konfiguraci použijte online konfigurátor.
2)
Shromažďuje informace stavech jističe prostřednictvím snímače stavu jističe BSS200 přenáší sběrnice CubicleBUS2
.
Vzduchové jističe 3WA Struktura objednacího kódu
.B12 Vzduchové jističe 3WA AR01-2024-CZ
B
5 16
3WA1 …
Velikost 2
III 3
II III
Jmenovitý proud
In max
2 000 0
2 500 5
3 200 2
4 000 0
5 000 0
6 300 3
Jmenovitá mezní
zkratová vypínací
schopnost Icu
při 690V/1 000V/
1 150V
E 85/85/50 8
3pól: 150/125/70 kA
4pól: 130/125/70 kA
– 8
Odpínače A
Odpínače, funkce ready4COM2)
C A
Jističe, ochranné
a měřicí funkce
Nadproudová spoušť ETU300 Ochranné funkce LSI B
LSIG C
Nadproudová spoušť ETU600 Měření proudu A
Měření proudu, funkce ready4COM2)
C
II III
Ochranné funkce LSI E
■ LSIG F
■ LSIG Hi-Z G
Počet pólů Pevná provedení 3pól 0
4pól, N-pól vlevo 1
Výsuvná provedení Bez signalizace polohy 3pól 3
4pól, N-pól vlevo 4
Se signalizací polohy1)
3pól 6
4pól, N-pól vlevo 7
1)
Signalizační kontakty polohy pro jističe/odpínače bez funkce ready4COM: pracovní poloha, revizní poloha, odpojená poloha;
Signalizační kontakty polohy pro jističe/odpínače funkcí ready4COM: pracovní poloha, revizní poloha, odpojená poloha zpráva přes komunikační rozhraní
pro odpojenou polohu pro stav "není dispozici"
