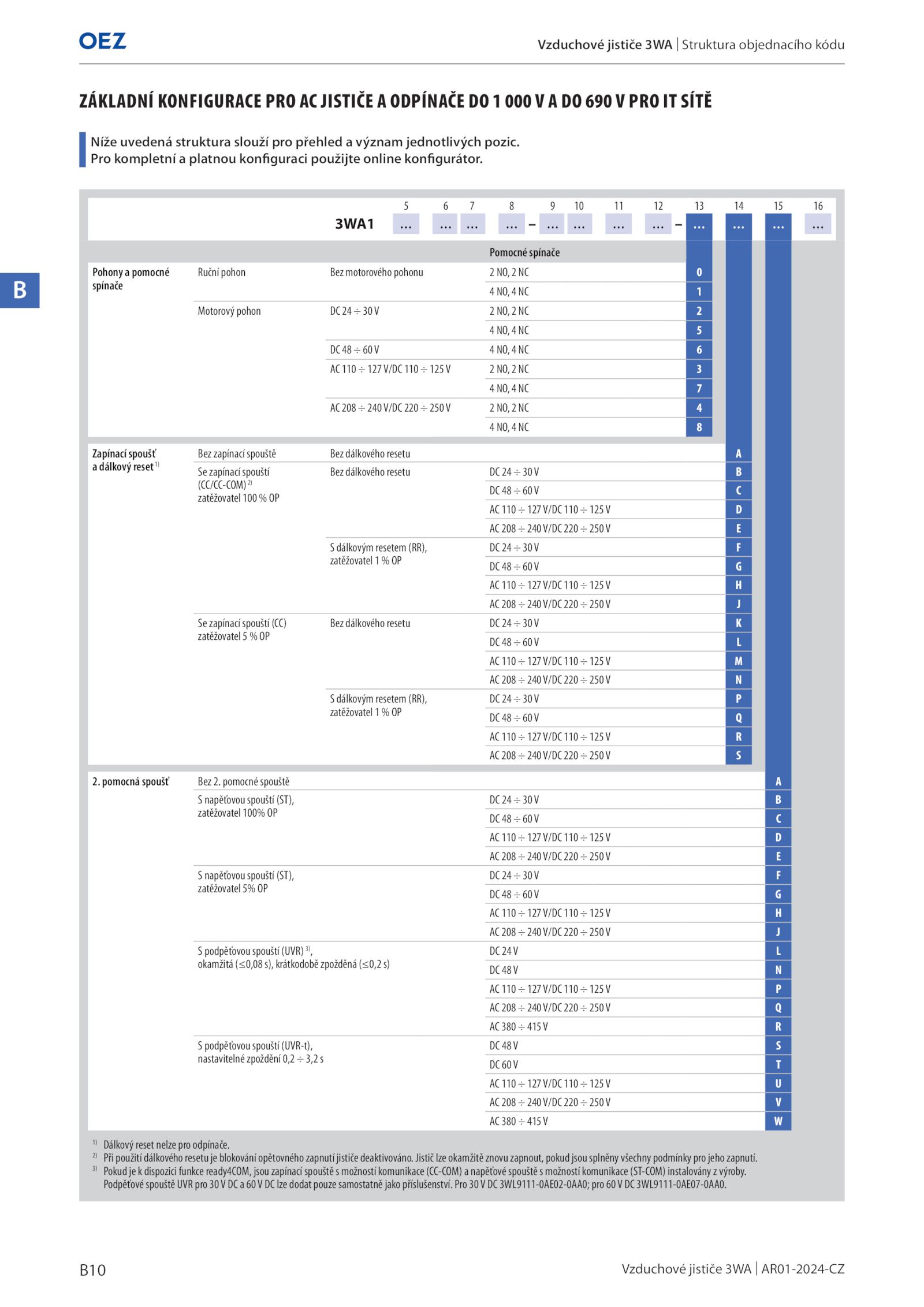

ZÁKLADNÍ KONFIGURACE PRO JISTIČE ODPÍNAČE 000 690 PRO SÍTĚ
Níže uvedená struktura slouží pro přehled význam jednotlivých pozic.
Podpěťové spouště UVR pro 30V 60V lze dodat pouze samostatně jako příslušenství.
3)
Pokud dispozici funkce ready4COM, jsou zapínací spouště možností komunikace (CC-COM) napěťové spouště možností komunikace (ST-COM) instalovány výroby.
Pro kompletní platnou konfiguraci použijte online konfigurátor. Jistič lze okamžitě znovu zapnout, pokud jsou splněny všechny podmínky pro jeho zapnutí.
2)
Při použití dálkového resetu blokování opětovného zapnutí jističe deaktivováno.B10 Vzduchové jističe 3WA AR01-2024-CZ
B
5 16
3WA1 …
Pomocné spínače
Pohony pomocné
spínače
Ruční pohon Bez motorového pohonu NO, 0
4 NO, 1
Motorový pohon 30V NO, 2
4 NO, 5
DC 60V NO, 6
AC 110 127V/DC 110 125V NO, 3
4 NO, 7
AC 208 240V/DC 220 250V NO, 4
4 NO, 8
Zapínací spoušť
a dálkový reset1)
Bez zapínací spouště Bez dálkového resetu A
Se zapínací spouští
(CC/CC-COM)2)
zatěžovatel 100 OP
Bez dálkového resetu 30V B
DC 60V C
AC 110 127V/DC 110 125V D
AC 208 240V/DC 220 250V E
S dálkovým resetem (RR),
zatěžovatel OP
DC 30V F
DC 60V G
AC 110 127V/DC 110 125V H
AC 208 240V/DC 220 250V J
Se zapínací spouští (CC)
zatěžovatel OP
Bez dálkového resetu 30V K
DC 60V L
AC 110 127V/DC 110 125V M
AC 208 240V/DC 220 250V N
S dálkovým resetem (RR),
zatěžovatel OP
DC 30V P
DC 60V Q
AC 110 127V/DC 110 125V R
AC 208 240V/DC 220 250V S
2. Pro 30V 3WL9111-0AE02-0AA0; pro 60V 3WL9111-0AE07-0AA0.
Vzduchové jističe 3WA Struktura objednacího kódu
. pomocná spoušť Bez pomocné spouště A
S napěťovou spouští (ST),
zatěžovatel 100% OP
DC 30V B
DC 60V C
AC 110 127V/DC 110 125V D
AC 208 240V/DC 220 250V E
S napěťovou spouští (ST),
zatěžovatel OP
DC 30V F
DC 60V G
AC 110 127V/DC 110 125V H
AC 208 240V/DC 220 250V J
S podpěťovou spouští (UVR) 3)
,
okamžitá (≤0,08 s), krátkodobě zpožděná (≤0,2 s)
DC 24V L
DC 48V N
AC 110 127V/DC 110 125V P
AC 208 240V/DC 220 250V Q
AC 380 415V R
S podpěťovou spouští (UVR-t),
nastavitelné zpoždění 0,2 3,2 s
DC 48V S
DC 60V T
AC 110 127V/DC 110 125V U
AC 208 240V/DC 220 250V V
AC 380 415V W
1)
Dálkový reset nelze pro odpínače
