Vzduchové jističe 3WA AR01-2024-CZ
B

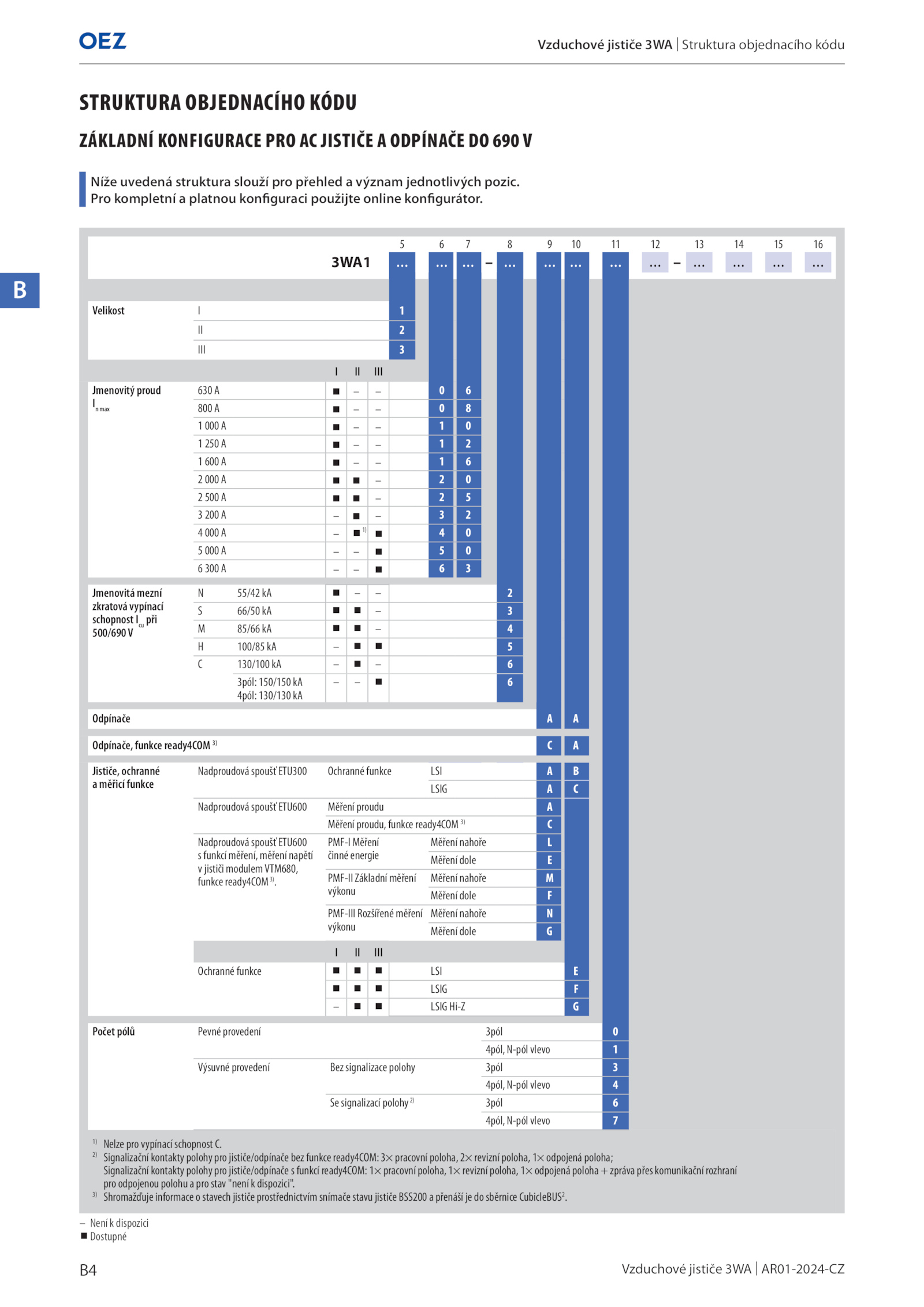

STRUKTURA OBJEDNACÍHO KÓDU
ZÁKLADNÍ KONFIGURACE PRO JISTIČE ODPÍNAČE 690 V
5 16
3WA1 …
Velikost 1
II 2
III 3
I III
Jmenovitý proud
In max
630 6
800 8
1 000 0
1 250 2
1 600 6
2 000 0
2 500 5
3 200 2
4 000 ■1)
■ 0
5 000 0
6 300 3
Jmenovitá mezní
zkratová vypínací
schopnost Icu
při
500/690V
N 55/42 2
S 66/50 3
M 85/66 4
H 100/85 5
C 130/100 6
3pól: 150/150 kA
4pól: 130/130 kA
– 6
Odpínače A
Odpínače, funkce ready4COM 3)
C A
Jističe, ochranné
a měřicí funkce
Nadproudová spoušť ETU300 Ochranné funkce LSI B
LSIG C
Nadproudová spoušť ETU600 Měření proudu A
Měření proudu, funkce ready4COM 3)
C
Nadproudová spoušť ETU600
s funkcí měření, měření napětí
v jističi modulemVTM680,
funkce ready4COM3)
.
– Není dispozici
■ Dostupné
Vzduchové jističe 3WA Struktura objednacího kódu
Níže uvedená struktura slouží pro přehled význam jednotlivých pozic.
.
2)
Signalizační kontakty polohy pro jističe/odpínače bez funkce ready4COM: pracovní poloha, revizní poloha, odpojená poloha;
Signalizační kontakty polohy pro jističe/odpínače funkcí ready4COM: pracovní poloha, revizní poloha, odpojená poloha zpráva přes komunikační rozhraní
pro odpojenou polohu pro stav "není dispozici".
Pro kompletní platnou konfiguraci použijte online konfigurátor.
3)
Shromažďuje informace stavech jističe prostřednictvím snímače stavu jističe BSS200 přenáší sběrnice CubicleBUS2
.
PMF-I Měření
činné energie
Měření nahoře L
Měření dole E
PMF-II Základní měření
výkonu
Měření nahoře M
Měření dole F
PMF-III Rozšířené měření
výkonu
Měření nahoře N
Měření dole G
I III
Ochranné funkce LSI E
■ LSIG F
– LSIG Hi-Z G
Počet pólů Pevné provedení 3pól 0
4pól, N-pól vlevo 1
Výsuvné provedení Bez signalizace polohy 3pól 3
4pól, N-pól vlevo 4
Se signalizací polohy2)
3pól 6
4pól, N-pól vlevo 7
1)
Nelze pro vypínací schopnost C
