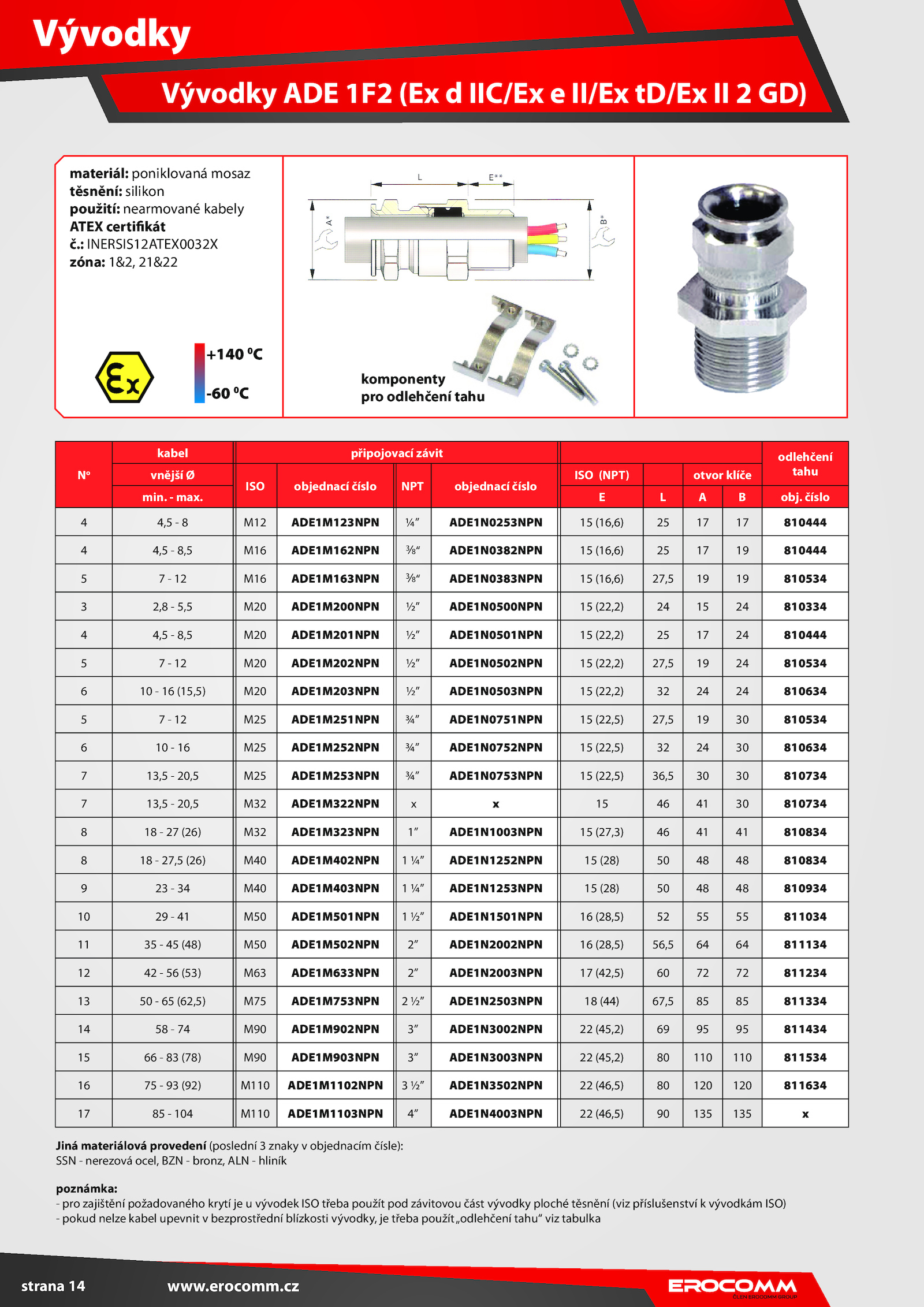

Vývodky ADE 1F2 (Ex IIC/Ex II/Ex tD/Ex GD)
Vývodky
materiál: poniklovaná mosaz
těsnění: silikon
použití: nearmované kabely
ATEX certifikát
č.erocomm.www. číslo
4 4,5 M12 ADE1M123NPN ADE1N0253NPN (16,6) 810444
4 4,5 8,5 M16 ADE1M162NPN ADE1N0382NPN (16,6) 810444
5 M16 ADE1M163NPN ADE1N0383NPN (16,6) 27,5 810534
3 2,8 5,5 M20 ADE1M200NPN ADE1N0500NPN (22,2) 810334
4 4,5 8,5 M20 ADE1M201NPN ADE1N0501NPN (22,2) 810444
5 M20 ADE1M202NPN ADE1N0502NPN (22,2) 27,5 810534
6 (15,5) M20 ADE1M203NPN ADE1N0503NPN (22,2) 810634
5 M25 ADE1M251NPN ADE1N0751NPN (22,5) 27,5 810534
6 M25 ADE1M252NPN ADE1N0752NPN (22,5) 810634
7 13,5 20,5 M25 ADE1M253NPN ADE1N0753NPN (22,5) 36,5 810734
7 13,5 20,5 M32 ADE1M322NPN 810734
8 (26) M32 ADE1M323NPN ADE1N1003NPN (27,3) 810834
8 27,5 (26) M40 ADE1M402NPN ADE1N1252NPN (28) 810834
9 M40 ADE1M403NPN ADE1N1253NPN (28) 810934
10 M50 ADE1M501NPN ADE1N1501NPN (28,5) 811034
11 (48) M50 ADE1M502NPN ADE1N2002NPN (28,5) 56,5 811134
12 (53) M63 ADE1M633NPN ADE1N2003NPN (42,5) 811234
13 (62,5) M75 ADE1M753NPN ADE1N2503NPN (44) 67,5 811334
14 M90 ADE1M902NPN ADE1N3002NPN (45,2) 811434
15 (78) M90 ADE1M903NPN ADE1N3003NPN (45,2) 110 110 811534
16 (92) M110 ADE1M1102NPN ADE1N3502NPN (46,5) 120 120 811634
17 104 M110 ADE1M1103NPN ADE1N4003NPN (46,5) 135 135 x
komponenty
pro odlehčení tahu
.: INERSIS12ATEX0032X
zóna: 1&2, 21&22
+140 0
C
-60 0
C
Jiná materiálová provedení (poslední znaky objednacím čísle):
SSN nerezová ocel, BZN bronz, ALN hliník
poznámka:
- pro zajištění požadovaného krytí vývodek ISO třeba použít pod závitovou část vývodky ploché těsnění (viz příslušenství vývodkám ISO)
- pokud nelze kabel upevnit bezprostřední blízkosti vývodky, třeba použít„odlehčení tahu“ viz tabulka
