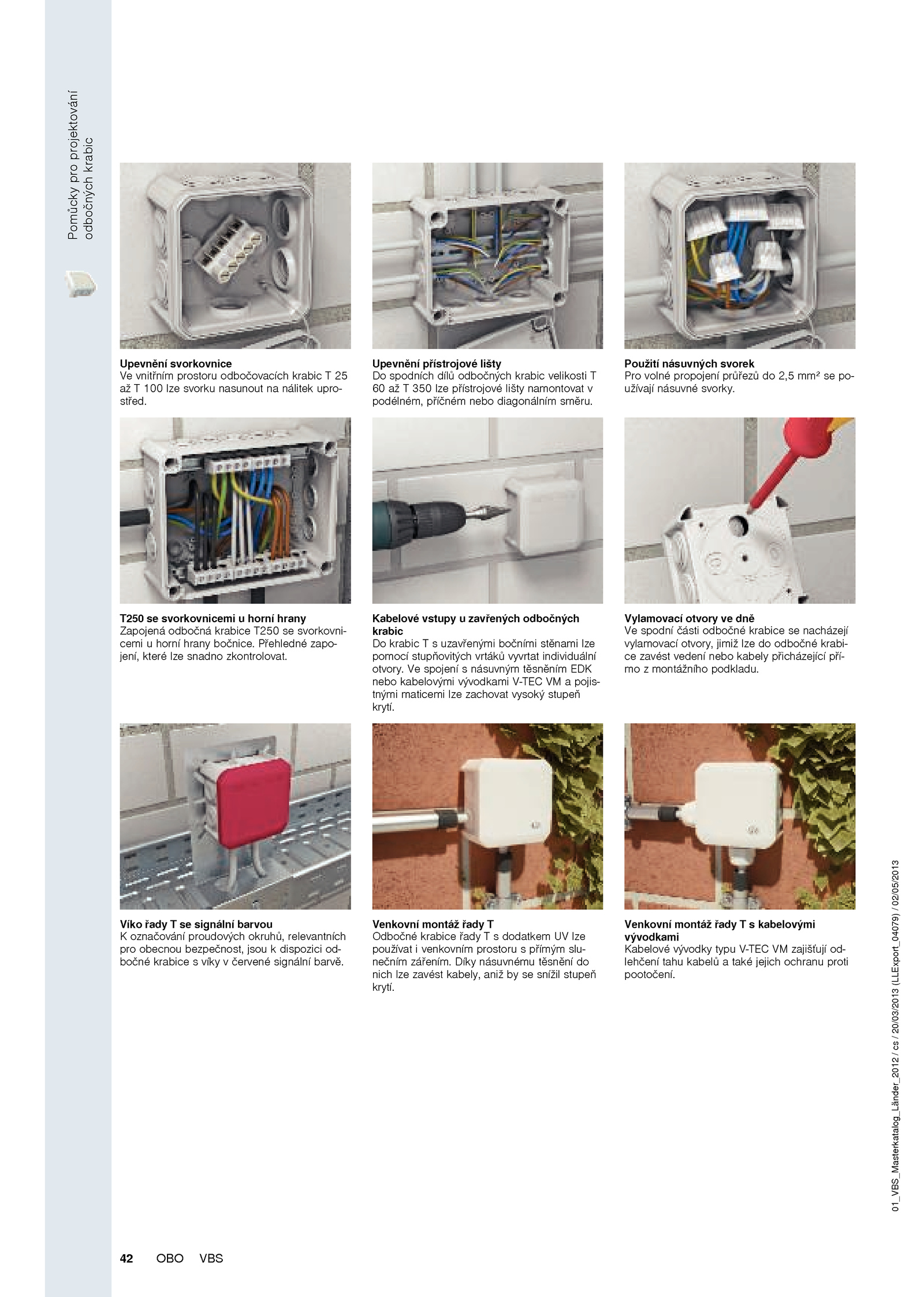

Upevnění přístrojové lišty Do spodních dílů odbočných krabic velikosti T 60 350 lze přístrojové lišty namontovat v podélném, příčném nebo diagonálním směru. T250 svorkovnicemi horní hrany Zapojená odbočná krabice T250 svorkovni- cemi horní hrany bočnice. Venkovní montáž řady T Odbočné krabice řady dodatkem lze používat venkovním prostoru přímým slu- nečním zářením. . Díky násuvnému těsnění do nich lze zavést kabely, aniž snížil stupeň krytí. Víko řady signální barvou K označování proudových okruhů, relevantních pro obecnou bezpečnost, jsou dispozici od- bočné krabice víky červené signální barvě. Použití násuvných svorek Pro volné propojení průřezů 2,5 mm² po- užívají násuvné svorky. Kabelové vstupy zavřených odbočných krabic Do krabic uzavřenými bočními stěnami lze pomocí stupňovitých vrtáků vyvrtat individuální otvory. Vylamovací otvory dně Ve spodní části odbočné krabice nacházejí vylamovací otvory, jimiž lze odbočné krabi- ce zavést vedení nebo kabely přicházející pří- mo montážního podkladu. Přehledné zapo- jení, které lze snadno zkontrolovat. Venkovní montáž řady kabelovými vývodkami Kabelové vývodky typu V-TEC zajišťují od- lehčení tahu kabelů také jejich ochranu proti pootočení. spojení násuvným těsněním EDK nebo kabelovými vývodkami V-TEC pojis- tnými maticemi lze zachovat vysoký stupeň krytí.Pomůckyproprojektování odbočnýchkrabic 42 OBO VBS 01_VBS_Masterkatalog_Länder_2012/cs/20/03/2013(LLExport_04079)/02/05/2013 Upevnění svorkovnice Ve vnitřním prostoru odbočovacích krabic 25 až 100 lze svorku nasunout nálitek upro- střed
