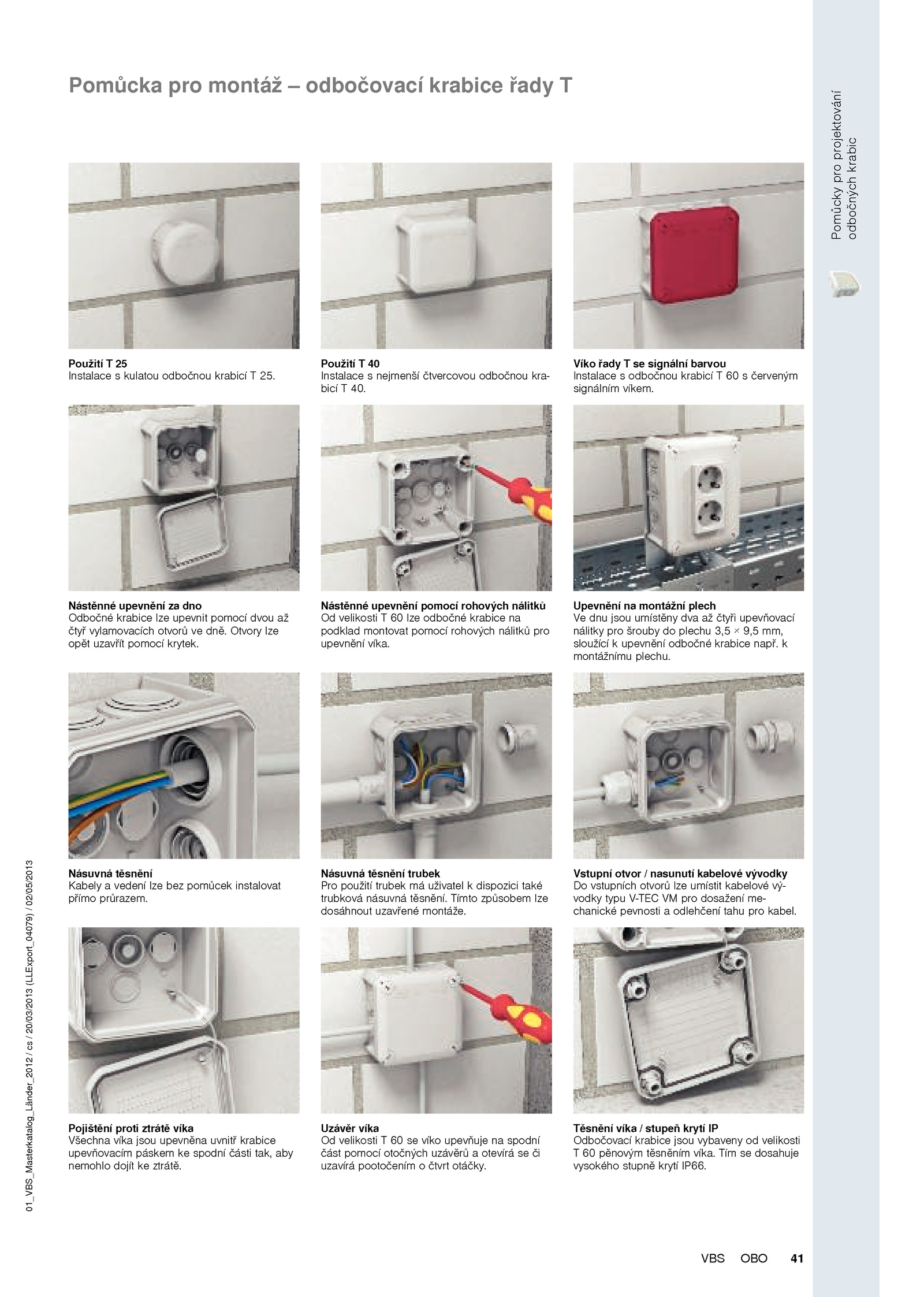

Pomůckyproprojektování odbočnýchkrabic 01_VBS_Masterkatalog_Länder_2012/cs/20/03/2013(LLExport_04079)/02/05/2013 41OBOVBS Pomůcka pro montáž odbočovací krabice řady T Použití 25 Instalace kulatou odbočnou krabicí 25. Uzávěr víka Od velikosti víko upevňuje spodní část pomocí otočných uzávěrů otevírá či uzavírá pootočením čtvrt otáčky. Nástěnné upevnění pomocí rohových nálitků Od velikosti lze odbočné krabice na podklad montovat pomocí rohových nálitků pro upevnění víka. Otvory lze opět uzavřít pomocí krytek. Pojištění proti ztrátě víka Všechna víka jsou upevněna uvnitř krabice upevňovacím páskem spodní části tak, aby nemohlo dojít ztrátě. Násuvná těsnění trubek Pro použití trubek uživatel dispozici také trubková násuvná těsnění. . k montážnímu plechu. Násuvná těsnění Kabely vedení lze bez pomůcek instalovat přímo průrazem. Upevnění montážní plech Ve dnu jsou umístěny dva čtyři upevňovací nálitky pro šrouby plechu 3,5 9,5 mm, sloužící upevnění odbočné krabice např. Těsnění víka stupeň krytí IP Odbočovací krabice jsou vybaveny velikosti T pěnovým těsněním víka. Tím dosahuje vysokého stupně krytí IP66. Tímto způsobem lze dosáhnout uzavřené montáže. Nástěnné upevnění dno Odbočné krabice lze upevnit pomocí dvou až čtyř vylamovacích otvorů dně. Víko řady signální barvou Instalace odbočnou krabicí červeným signálním víkem. Použití 40 Instalace nejmenší čtvercovou odbočnou kra- bicí 40. Vstupní otvor nasunutí kabelové vývodky Do vstupních otvorů lze umístit kabelové vý- vodky typu V-TEC pro dosažení me- chanické pevnosti odlehčení tahu pro kabel
