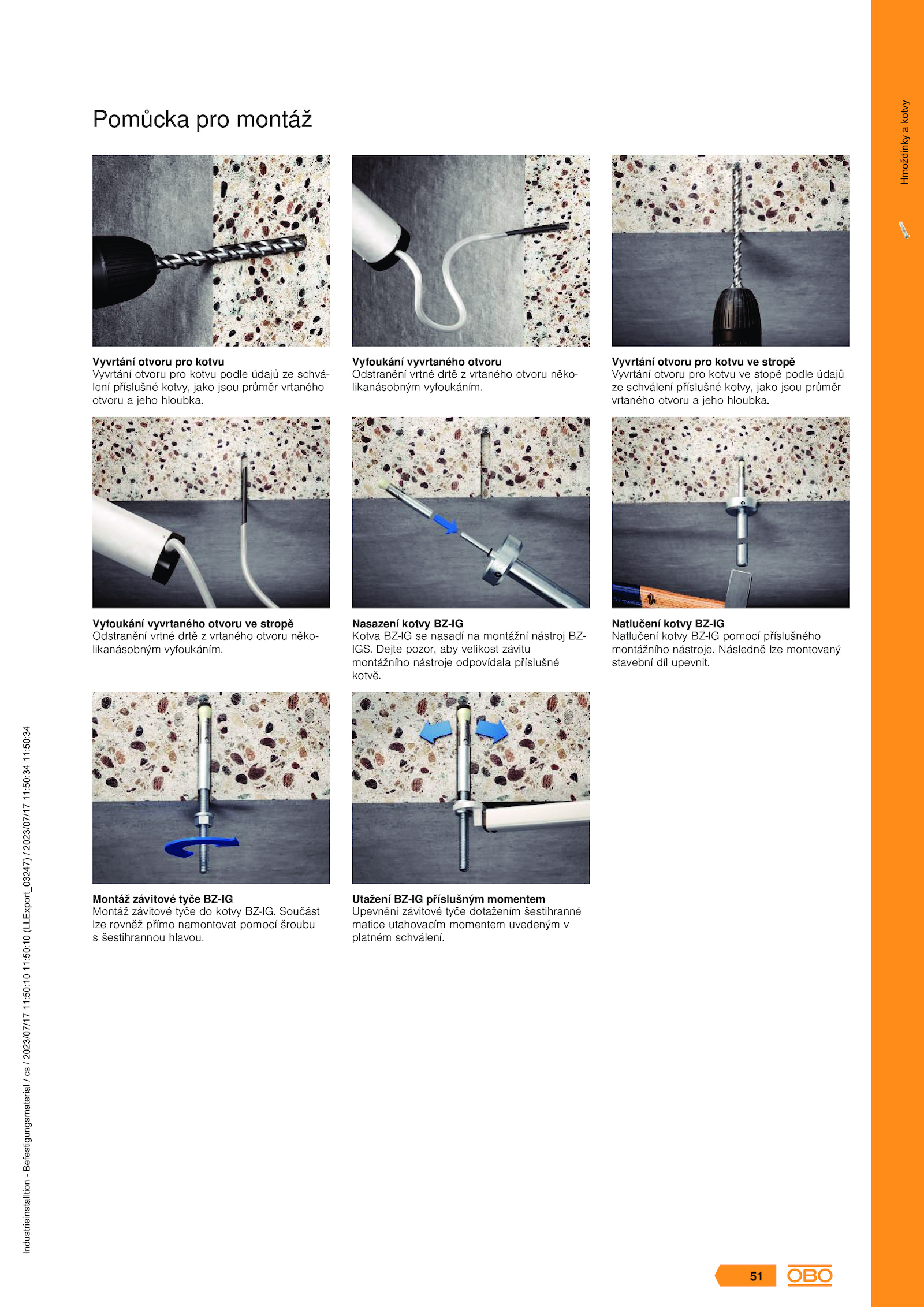

Nasazení kotvy BZ-IG
Kotva BZ-IG nasadí montážní nástroj BZ-
IGS. Následně lze montovaný
stavební díl upevnit.Pomůcka pro montáž
Vyvrtání otvoru pro kotvu
Vyvrtání otvoru pro kotvu podle údajů schvá-
lení příslušné kotvy, jako jsou průměr vrtaného
otvoru jeho hloubka.
Montáž závitové tyče BZ-IG
Montáž závitové tyče kotvy BZ-IG. Součást
lze rovněž přímo namontovat pomocí šroubu
s šestihrannou hlavou.
Natlučení kotvy BZ-IG
Natlučení kotvy BZ-IG pomocí příslušného
montážního nástroje.
Utažení BZ-IG příslušným momentem
Upevnění závitové tyče dotažením šestihranné
matice utahovacím momentem uvedeným v
platném schválení. Dejte pozor, aby velikost závitu
montážního nástroje odpovídala příslušné
kotvě.
Vyfoukání vyvrtaného otvoru stropě
Odstranění vrtné drtě vrtaného otvoru něko-
likanásobným vyfoukáním.
Vyfoukání vyvrtaného otvoru
Odstranění vrtné drtě vrtaného otvoru něko-
likanásobným vyfoukáním.
Vyvrtání otvoru pro kotvu stropě
Vyvrtání otvoru pro kotvu stopě podle údajů
ze schválení příslušné kotvy, jako jsou průměr
vrtaného otvoru jeho hloubka
