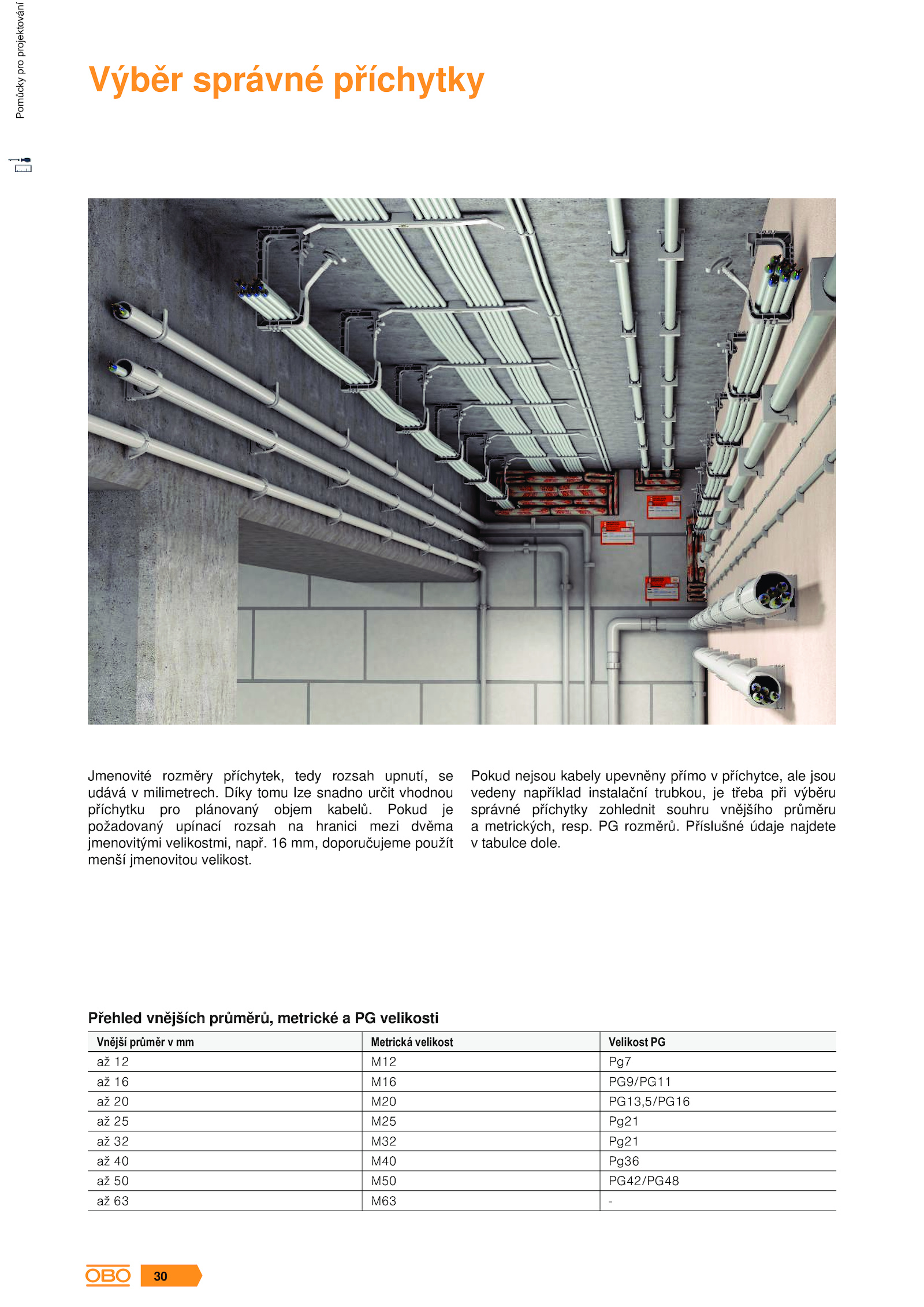

Přehled vnějších průměrů, metrické velikosti Vnější průměr Metrická velikost Velikost PG až M12 Pg7 až M16 PG9/PG11 až M20 PG13,5/PG16 až M25 Pg21 až M32 Pg21 až M40 Pg36 až M50 PG42/PG48 až M63 - Pomůcky pro projektování 30 . Příslušné údaje najdete v tabulce dole. Díky tomu lze snadno určit vhodnou příchytku pro plánovaný objem kabelů. Pokud je požadovaný upínací rozsah hranici mezi dvěma jmenovitými velikostmi, např.Výběr správné příchytky Jmenovité rozměry příchytek, tedy rozsah upnutí, se udává milimetrech. Pokud nejsou kabely upevněny přímo příchytce, ale jsou vedeny například instalační trubkou, třeba při výběru správné příchytky zohlednit souhru vnějšího průměru a metrických, resp. rozměrů. mm, doporučujeme použít menší jmenovitou velikost
