Upozorňujeme, uvedené
otočné momenty slouží pouze jako hrubé nezávazné
orientační hodnoty (viz VDI 2230)!

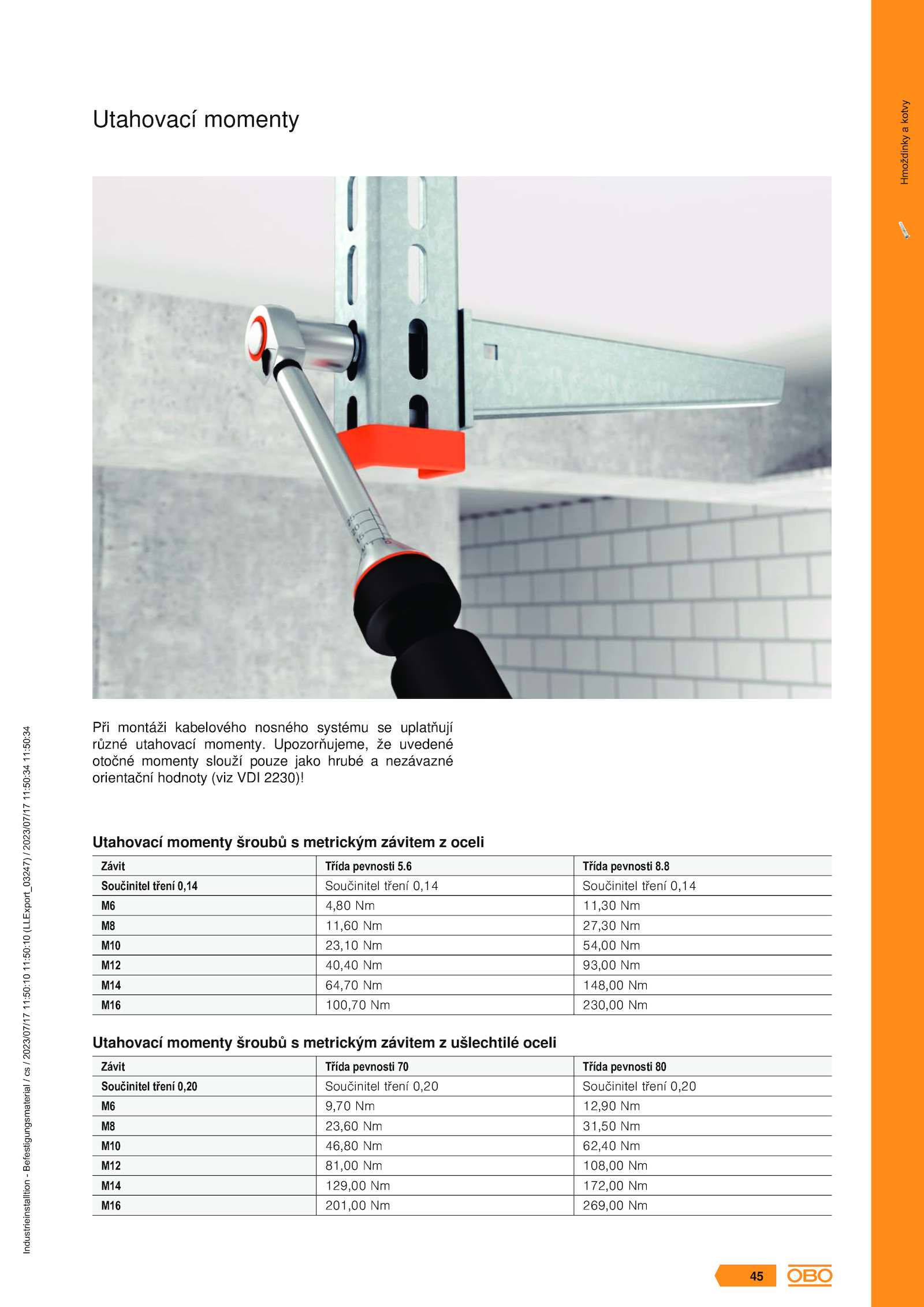

Utahovací momenty šroubů metrickým závitem oceli
Závit Třída pevnosti 5.6 Třída pevnosti 8.Utahovací momenty
Při montáži kabelového nosného systému uplatňují
různé utahovací momenty.8
Součinitel tření 0,14 Součinitel tření 0,14 Součinitel tření 0,14
M6 4,80 11,30 Nm
M8 11,60 27,30 Nm
M10 23,10 54,00 Nm
M12 40,40 93,00 Nm
M14 64,70 148,00 Nm
M16 100,70 230,00 Nm
Utahovací momenty šroubů metrickým závitem ušlechtilé oceli
Závit Třída pevnosti Třída pevnosti 80
Součinitel tření 0,20 Součinitel tření 0,20 Součinitel tření 0,20
M6 9,70 12,90 Nm
M8 23,60 31,50 Nm
M10 46,80 62,40 Nm
M12 81,00 108,00 Nm
M14 129,00 172,00 Nm
M16 201,00 269,00 Nm
