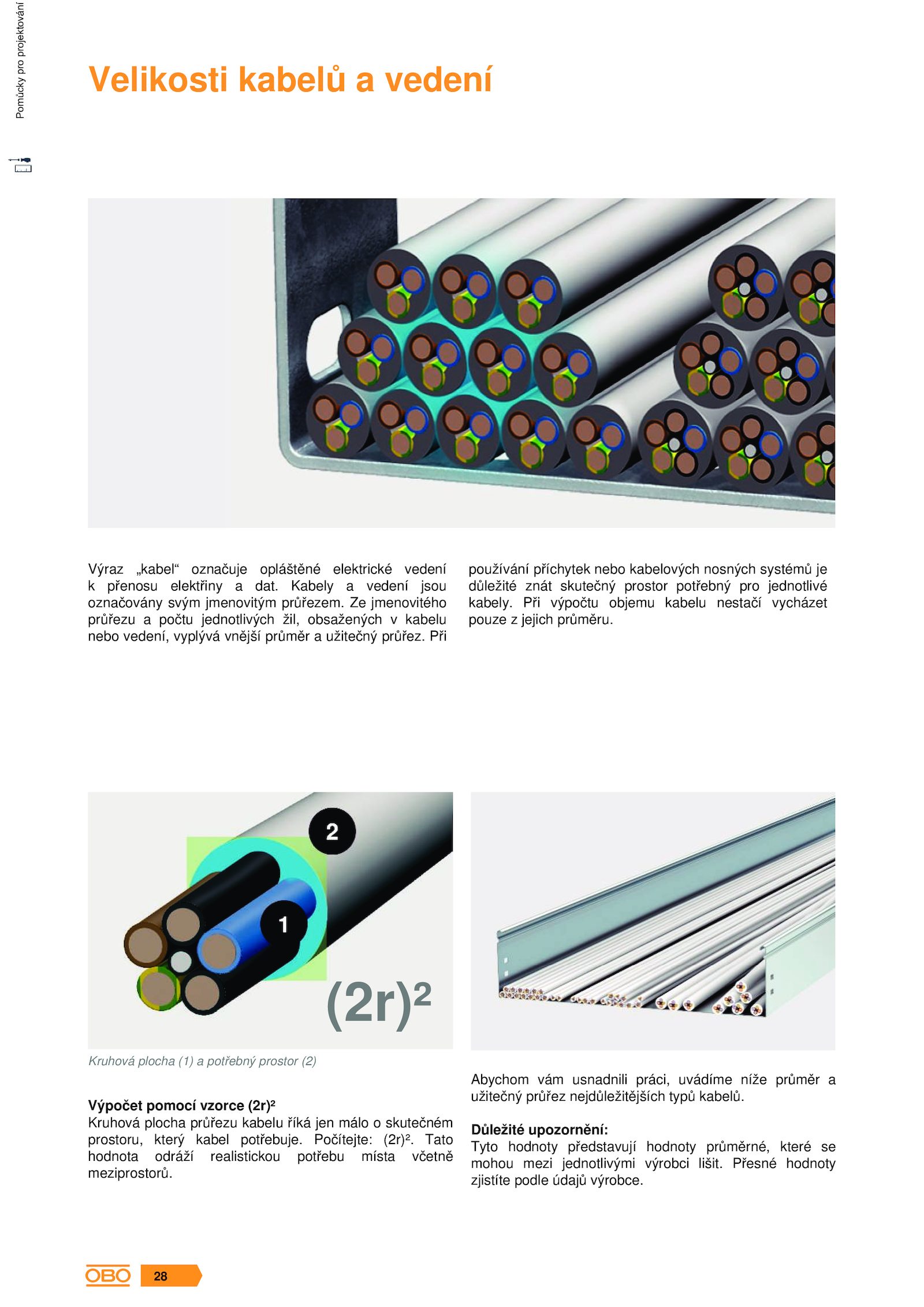

Při používání příchytek nebo kabelových nosných systémů je důležité znát skutečný prostor potřebný pro jednotlivé kabely. Při výpočtu objemu kabelu nestačí vycházet pouze jejich průměru. Abychom vám usnadnili práci, uvádíme níže průměr a užitečný průřez nejdůležitějších typů kabelů. Pomůcky pro projektování 28 . Kabely vedení jsou označovány svým jmenovitým průřezem. Počítejte: (2r)². Přesné hodnoty zjistíte podle údajů výrobce. Důležité upozornění: Tyto hodnoty představují hodnoty průměrné, které se mohou mezi jednotlivými výrobci lišit.Velikosti kabelů vedení Výraz „kabel“ označuje opláštěné elektrické vedení k přenosu elektřiny dat. Tato hodnota odráží realistickou potřebu místa včetně meziprostorů. (2r)² Kruhová plocha (1) potřebný prostor (2) Výpočet pomocí vzorce (2r)² Kruhová plocha průřezu kabelu říká jen málo skutečném prostoru, který kabel potřebuje. jmenovitého průřezu počtu jednotlivých žil, obsažených kabelu nebo vedení, vyplývá vnější průměr užitečný průřez
