Ultrakompaktní RFID čtečka RFI31

| Kategorie: Návody k obsluze | Tento dokument chci!

RFI31 je kompaktní multiregionální RFID modul pro čtení a zápis dat do pasivních transpondérů (tagů) a poskytování těchto dat nadřazenému systému. Čtečka pracuje protokoly EPC Class 1 Gen 2, ISO 18000-6B. Poskytuje širokou konfigurovatelnost, využití přenosových rychlostí až do 640 kb/s a snadnou instalaci včetně začlenění do systému. Návod poskytuje pokyny k instalaci, základní konfiguraci a používání čtečky. Předpokládá se základní znalost uživatele v oblasti obsluhy USB perifériínebo sériové komunikace rozhraním UART a RFID technologie ...

Vydal: METRA BLANSKO a.s.

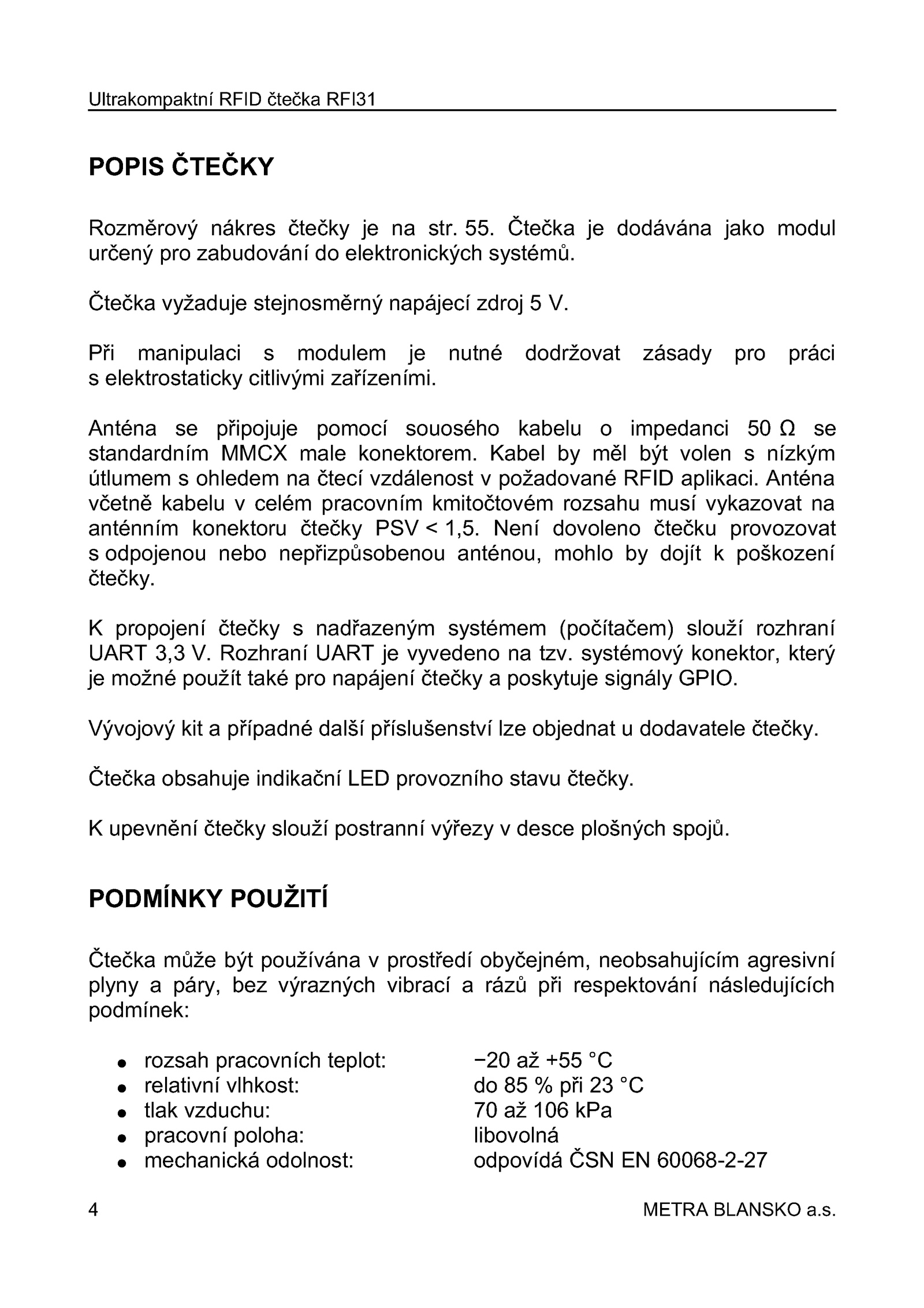

Strana 4 z 57

Zobrazení indexu knihy

Jak získat tento dokument?

Poznámky redaktora

K propojení čtečky nadřazeným systémem (počítačem) slouží rozhraní UART 3,3 Rozhraní UART vyvedeno tzv. Kabel měl být volen nízkým útlumem ohledem čtecí vzdálenost požadované RFID aplikaci. Čtečka obsahuje indikační LED provozního stavu čtečky. . Anténa připojuje pomocí souosého kabelu impedanci se standardním MMCX male konektorem.s. systémový konektor, který je možné použít také pro napájení čtečky poskytuje signály GPIO. K upevnění čtečky slouží postranní výřezy desce plošných spojů.Ultrakompaktní RFID čtečka RFI31 POPIS ČTEČKY Rozměrový nákres čtečky str. Anténa včetně kabelu celém pracovním kmitočtovém rozsahu musí vykazovat na anténním konektoru čtečky PSV 1,5. Čtečka dodávána jako modul určený pro zabudování elektronických systémů. 55. PODMÍNKY POUŽITÍ Čtečka může být používána prostředí obyčejném, neobsahujícím agresivní plyny páry, bez výrazných vibrací rázů při respektování následujících podmínek: ● rozsah pracovních teplot: −20 +55 °C ● relativní vlhkost: při °C ● tlak vzduchu: 106 kPa ● pracovní poloha: libovolná ● mechanická odolnost: odpovídá ČSN 60068-2-27 4 METRA BLANSKO a. Čtečka vyžaduje stejnosměrný napájecí zdroj V. Při manipulaci modulem nutné dodržovat zásady pro práci s elektrostaticky citlivými zařízeními. Vývojový kit případné další příslušenství lze objednat dodavatele čtečky. Není dovoleno čtečku provozovat s odpojenou nebo nepřizpůsobenou anténou, mohlo dojít poškození čtečky
