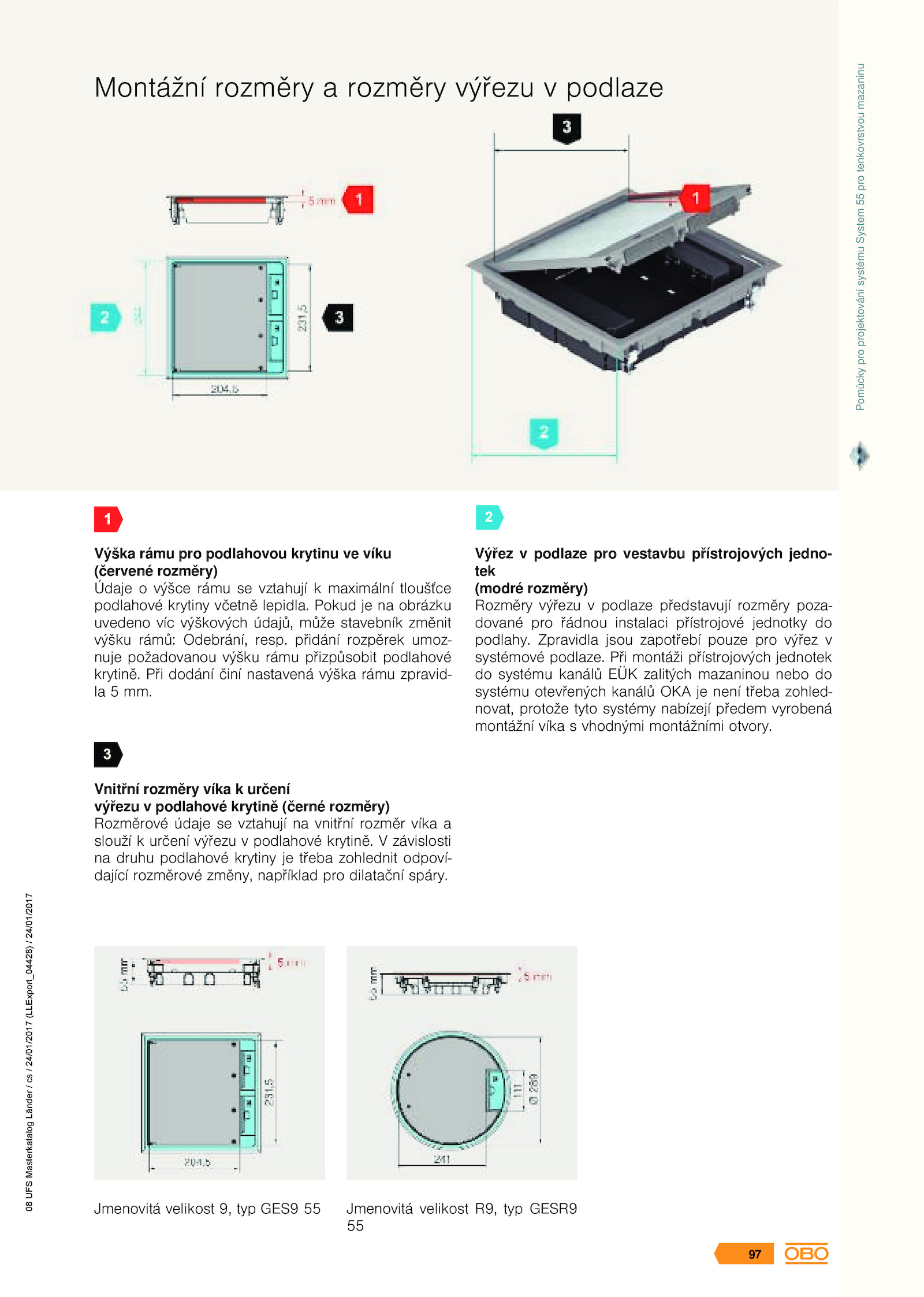

přidání rozpěrek umoz- nuje požadovanou výšku rámu přizpůsobit podlahové krytině. Jmenovitá velikost typ GES9 Jmenovitá velikost R9, typ GESR9 55 Pomůcky pro projektování systému System 55 pro tenkovrstvou mazaninu 08 UFS Masterkatalog Länder / cs / 24/01/2017 (LLExport_04428) / 24/01/2017 97 . Zpravidla jsou zapotřebí pouze pro výřez v systémové podlaze. závislosti na druhu podlahové krytiny třeba zohlednit odpoví- dající rozměrové změny, například pro dilatační spáry. Při montáži přístrojových jednotek do systému kanálů EÜK zalitých mazaninou nebo do systému otevřených kanálů OKA není třeba zohled- novat, protože tyto systémy nabízejí předem vyrobená montážní víka vhodnými montážními otvory.08 UFS Masterkatalog Länder / cs / 24/01/2017 (LLExport_04428) / 24/01/2017 Montážní rozměry rozměry výřezu podlaze Výška rámu pro podlahovou krytinu víku (červené rozměry) Údaje výšce rámu vztahují maximální tloušťce podlahové krytiny včetně lepidla. Výřez podlaze pro vestavbu přístrojových jedno- tek (modré rozměry) Rozměry výřezu podlaze představují rozměry poza- dované pro řádnou instalaci přístrojové jednotky do podlahy. Vnitřní rozměry víka určení výřezu podlahové krytině (černé rozměry) Rozměrové údaje vztahují vnitřní rozměr víka a slouží určení výřezu podlahové krytině. Při dodání činí nastavená výška rámu zpravid- la mm. Pokud obrázku uvedeno víc výškových údajů, může stavebník změnit výšku rámů: Odebrání, resp
