Podlahové systémy Ackermann made by OBO představují optimální resení elektroinstalace v podlaze. Nabízené systémy elektroinstalačních kanálů jsou vhodné k montáži do mazaniny nebo betonu. Rozmanitá paleta přístrojových jednotek umožňnuje uživateli přístup k silnoproudým, datovým i multimediálním přípojkám ...

Vydal: OBO BETTERMANN s. r. o.

Strana 42 z 540

Zobrazení indexu knihy

Jak získat tento dokument?

Poznámky redaktora

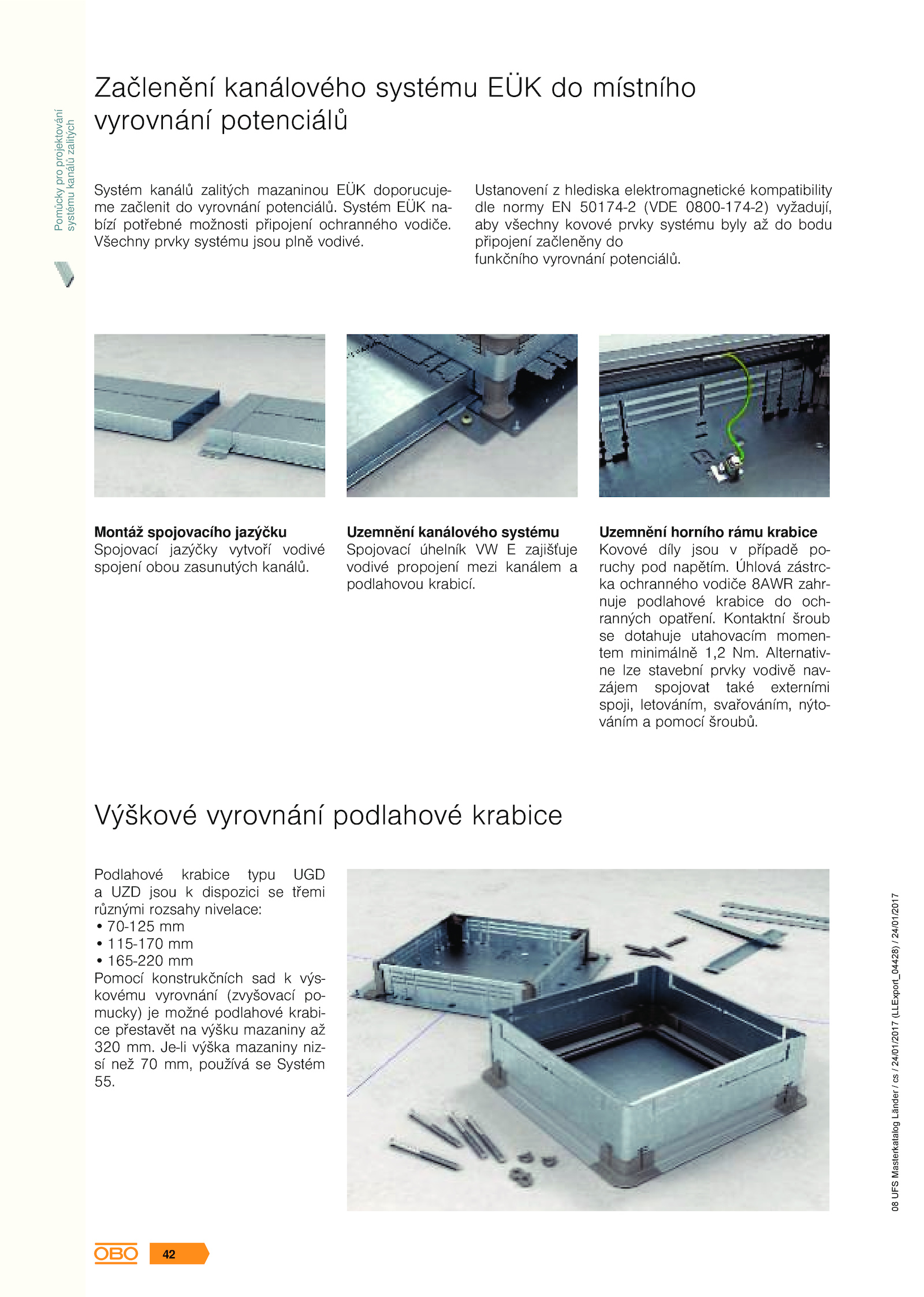

Montáž spojovacího jazýčku Spojovací jazýčky vytvoří vodivé spojení obou zasunutých kanálů. Alternativ- ne lze stavební prvky vodivě nav- zájem spojovat také externími spoji, letováním, svařováním, nýto- váním pomocí šroubů. Uzemnění kanálového systému Spojovací úhelník zajišťuje vodivé propojení mezi kanálem a podlahovou krabicí. Všechny prvky systému jsou plně vodivé. Ustanovení hlediska elektromagnetické kompatibility dle normy 50174-2 (VDE 0800-174-2) vyžadují, aby všechny kovové prvky systému byly bodu připojení začleněny do funkčního vyrovnání potenciálů. Systém EÜK na- bízí potřebné možnosti připojení ochranného vodiče. Výškové vyrovnání podlahové krabice Podlahové krabice typu UGD a UZD jsou dispozici třemi různými rozsahy nivelace: • 70-125 mm • 115-170 mm • 165-220 mm Pomocí konstrukčních sad výs- kovému vyrovnání (zvyšovací po- mucky) možné podlahové krabi- ce přestavět výšku mazaniny až 320 mm. Uzemnění horního rámu krabice Kovové díly jsou případě po- ruchy pod napětím.Začlenění kanálového systému EÜK místního vyrovnání potenciálů Systém kanálů zalitých mazaninou EÜK doporucuje- me začlenit vyrovnání potenciálů. Pomůcky pro projektování systému kanálů zalitých 08 UFS Masterkatalog Länder / cs / 24/01/2017 (LLExport_04428) / 24/01/2017 42 . Úhlová zástrc- ka ochranného vodiče 8AWR zahr- nuje podlahové krabice och- ranných opatření. Je-li výška mazaniny niz- sí než mm, používá Systém 55. Kontaktní šroub se dotahuje utahovacím momen- tem minimálně 1,2 Nm
