Podlahové systémy Ackermann made by OBO představují optimální resení elektroinstalace v podlaze. Nabízené systémy elektroinstalačních kanálů jsou vhodné k montáži do mazaniny nebo betonu. Rozmanitá paleta přístrojových jednotek umožňnuje uživateli přístup k silnoproudým, datovým i multimediálním přípojkám ...

Vydal: OBO BETTERMANN s. r. o.

Strana 192 z 540







Poznámky redaktora

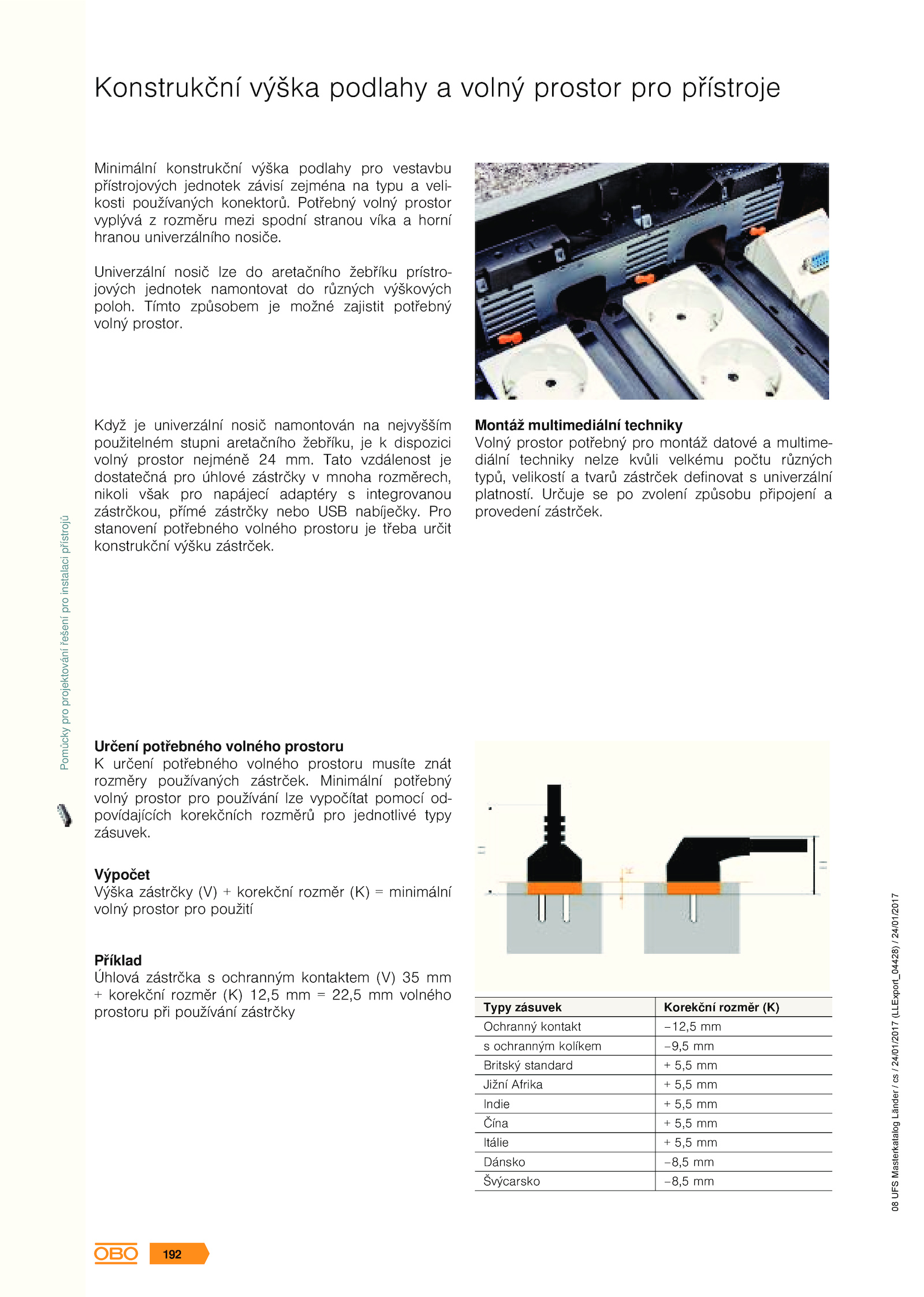

Výpočet Výška zástrčky (V) korekční rozměr (K) minimální volný prostor pro použití Příklad Úhlová zástrčka ochranným kontaktem (V) mm + korekční rozměr (K) 12,5 22,5 volného prostoru při používání zástrčky Typy zásuvek Korekční rozměr (K) Ochranný kontakt –12,5 mm s ochranným kolíkem –9,5 mm Britský standard 5,5 mm Jižní Afrika 5,5 mm Indie 5,5 mm Čína 5,5 mm Itálie 5,5 mm Dánsko –8,5 mm Švýcarsko –8,5 mm Pomůcky pro projektování řešení pro instalaci přístrojů 08 UFS Masterkatalog Länder / cs / 24/01/2017 (LLExport_04428) / 24/01/2017 192 . Tato vzdálenost je dostatečná pro úhlové zástrčky mnoha rozměrech, nikoli však pro napájecí adaptéry integrovanou zástrčkou, přímé zástrčky nebo USB nabíječky. Určení potřebného volného prostoru K určení potřebného volného prostoru musíte znát rozměry používaných zástrček. Potřebný volný prostor vyplývá rozměru mezi spodní stranou víka horní hranou univerzálního nosiče. Univerzální nosič lze aretačního žebříku prístro- jových jednotek namontovat různých výškových poloh. Minimální potřebný volný prostor pro používání lze vypočítat pomocí od- povídajících korekčních rozměrů pro jednotlivé typy zásuvek. Když univerzální nosič namontován nejvyšším použitelném stupni aretačního žebříku, dispozici volný prostor nejméně mm. Tímto způsobem možné zajistit potřebný volný prostor.Konstrukční výška podlahy volný prostor pro přístroje Minimální konstrukční výška podlahy pro vestavbu přístrojových jednotek závisí zejména typu veli- kosti používaných konektorů. Montáž multimediální techniky Volný prostor potřebný pro montáž datové multime- diální techniky nelze kvůli velkému počtu různých typů, velikostí tvarů zástrček definovat univerzální platností. Určuje zvolení způsobu připojení a provedení zástrček. Pro stanovení potřebného volného prostoru třeba určit konstrukční výšku zástrček
