Podlahové systémy Ackermann made by OBO představují optimální resení elektroinstalace v podlaze. Nabízené systémy elektroinstalačních kanálů jsou vhodné k montáži do mazaniny nebo betonu. Rozmanitá paleta přístrojových jednotek umožňnuje uživateli přístup k silnoproudým, datovým i multimediálním přípojkám ...

Vydal: OBO BETTERMANN s. r. o.

Strana 141 z 540







Poznámky redaktora

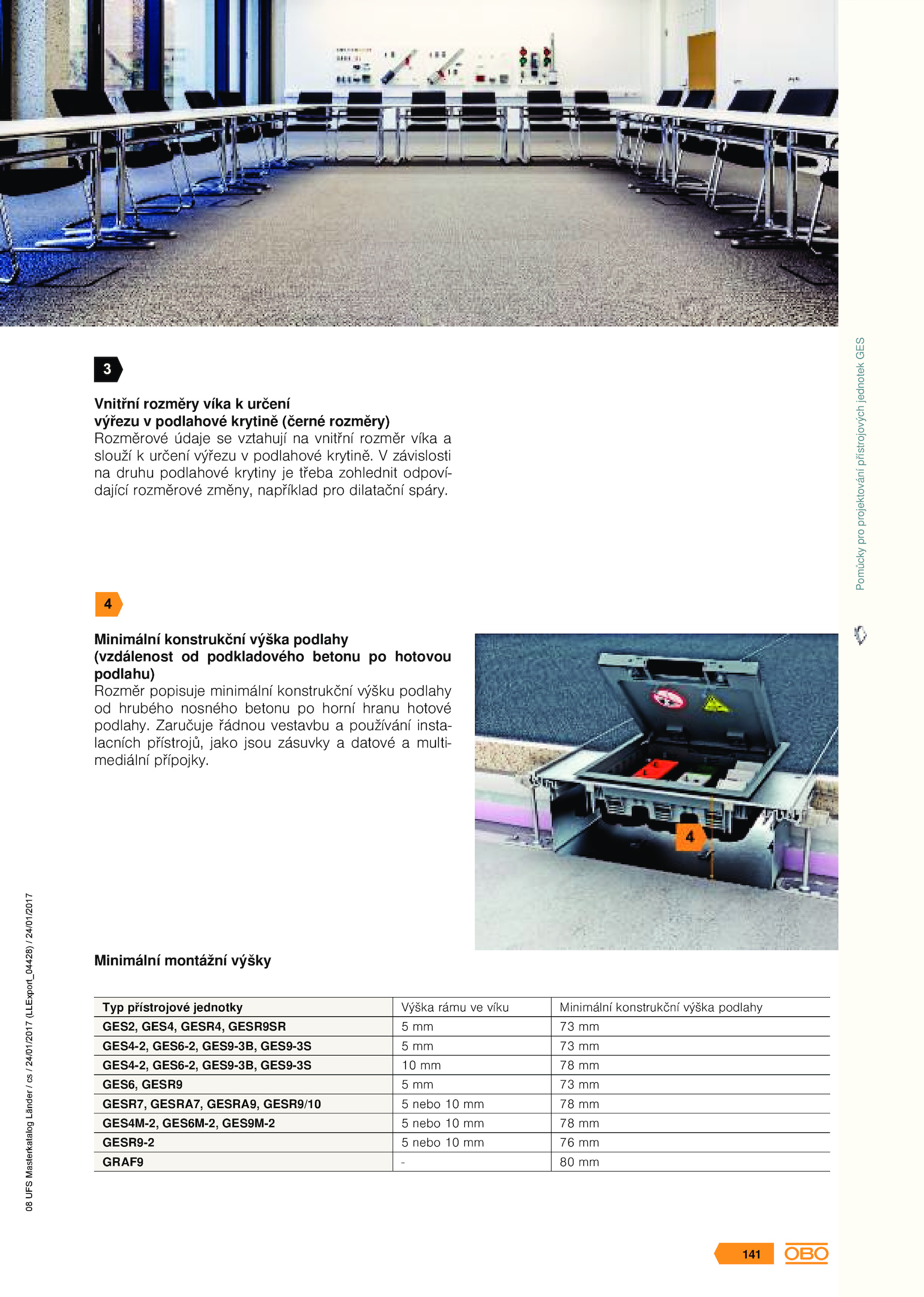

Minimální montážní výšky Typ přístrojové jednotky Výška rámu víku Minimální konstrukční výška podlahy GES2, GES4, GESR4, GESR9SR mm GES4-2, GES6-2, GES9-3B, GES9-3S mm GES4-2, GES6-2, GES9-3B, GES9-3S mm GES6, GESR9 mm GESR7, GESRA7, GESRA9, GESR9/10 nebo mm GES4M-2, GES6M-2, GES9M-2 nebo mm GESR9-2 nebo mm GRAF9 mm Pomůcky pro projektování přístrojových jednotek GES 08 UFS Masterkatalog Länder / cs / 24/01/2017 (LLExport_04428) / 24/01/2017 141 . Minimální konstrukční výška podlahy (vzdálenost podkladového betonu hotovou podlahu) Rozměr popisuje minimální konstrukční výšku podlahy od hrubého nosného betonu horní hranu hotové podlahy.08 UFS Masterkatalog Länder / cs / 24/01/2017 (LLExport_04428) / 24/01/2017 Vnitřní rozměry víka určení výřezu podlahové krytině (černé rozměry) Rozměrové údaje vztahují vnitřní rozměr víka a slouží určení výřezu podlahové krytině. závislosti na druhu podlahové krytiny třeba zohlednit odpoví- dající rozměrové změny, například pro dilatační spáry. Zaručuje řádnou vestavbu používání insta- lacních přístrojů, jako jsou zásuvky datové multi- mediální přípojky
