26 Schématická značka rozváděče
.

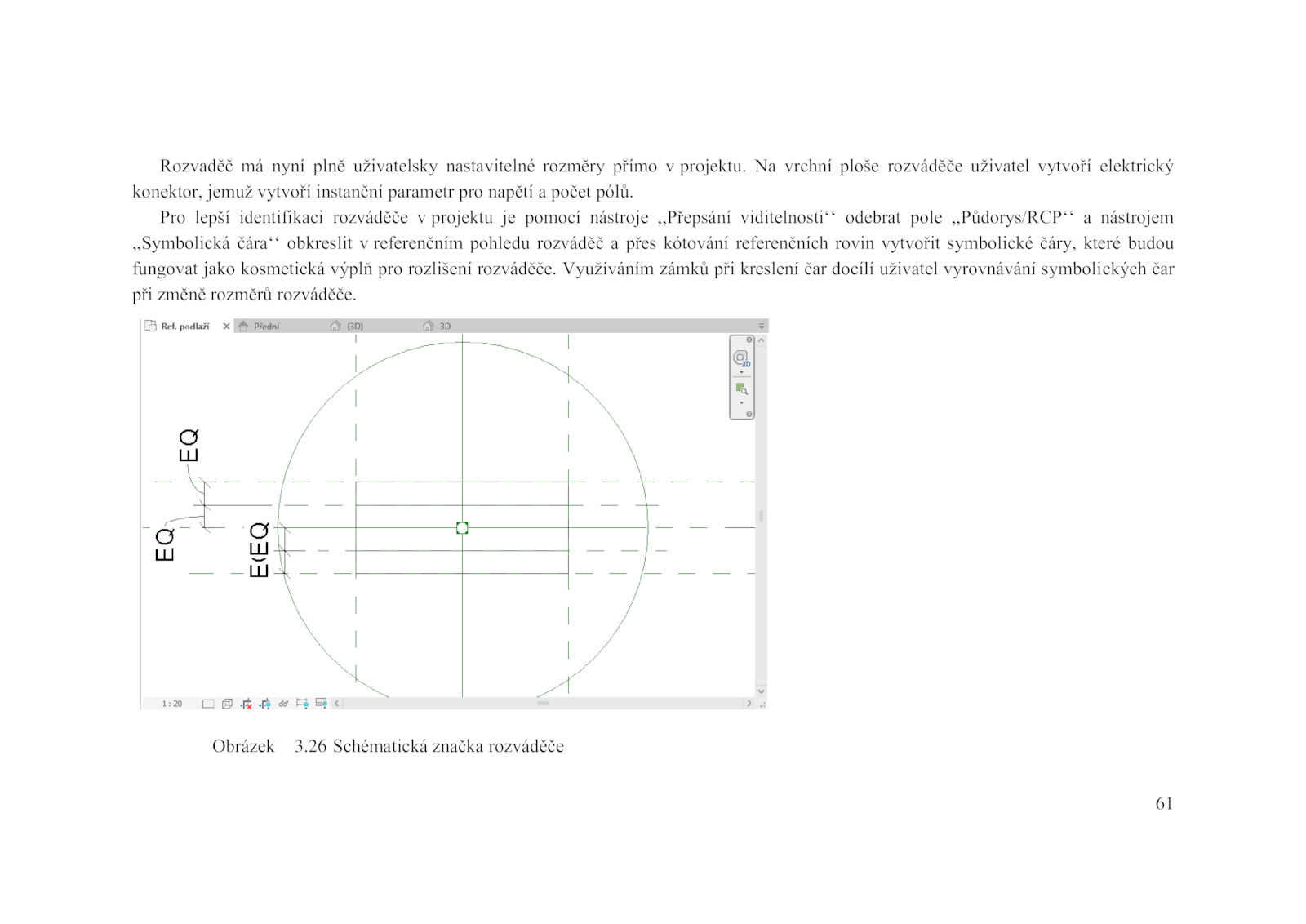

Obrázek 3. Využíváním zámků při kreslení čar docílí uživatel vyrovnávání symbolických čar
při změně rozměrů rozváděče.
Pro lepší identifikaci rozváděče projektu pomocí nástroje ,,Přepsání viditelnosti‘‘ odebrat pole ,,Půdorys/RCP‘‘ nástrojem
,,Symbolická čára‘‘ obkreslit referenčním pohledu rozváděč přes kótování referenčních rovin vytvořit symbolické čáry, které budou
fungovat jako kosmetická výplň pro rozlišení rozváděče. vrchní ploše rozváděče uživatel vytvoří elektrický
konektor, jemuž vytvoří instanční parametr pro napětí počet pólů.61
Rozvaděč nyní plně uživatelsky nastavitelné rozměry přímo projektu
