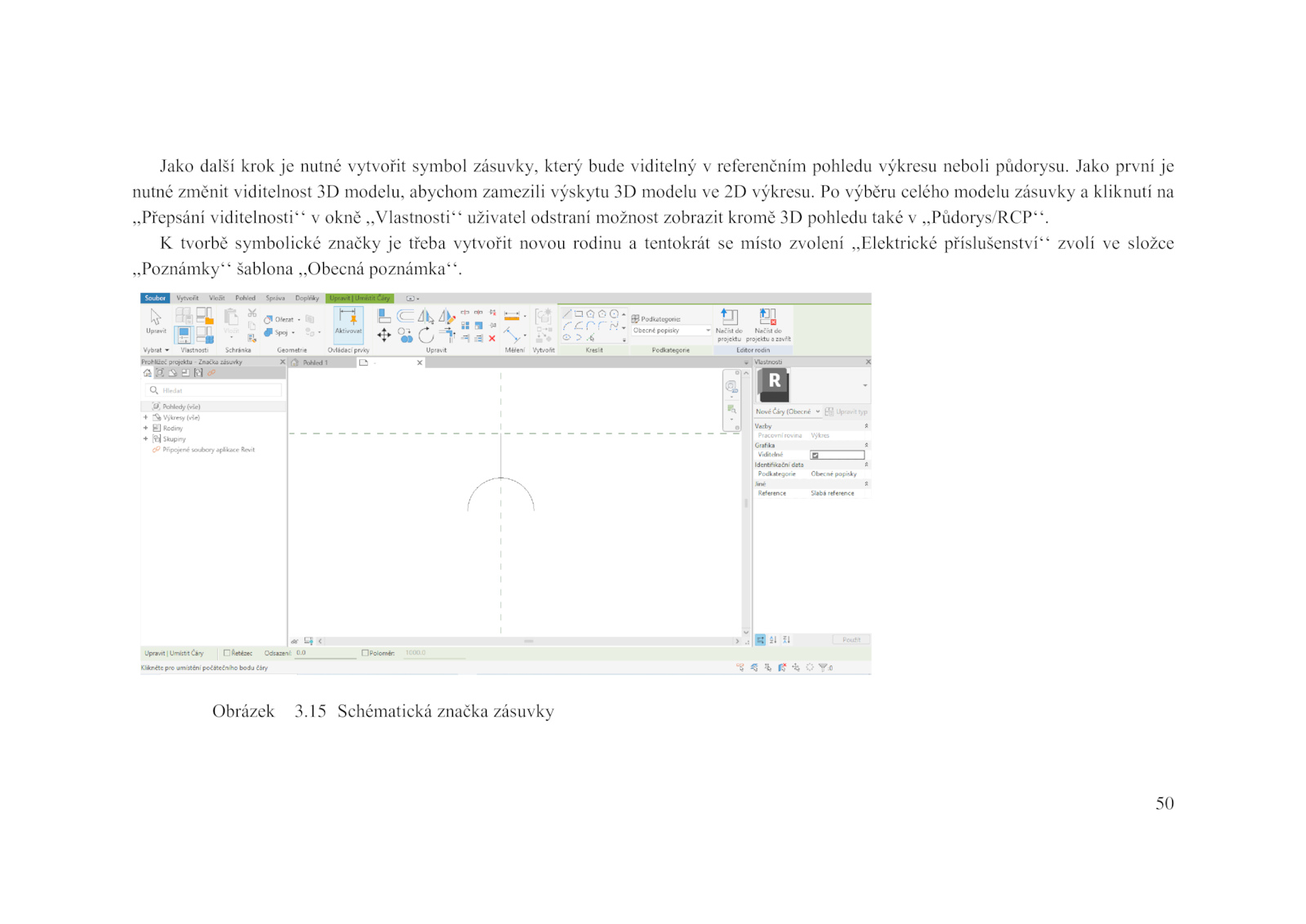

15 Schématická značka zásuvky
.
K tvorbě symbolické značky třeba vytvořit novou rodinu tentokrát místo zvolení ,,Elektrické příslušenství‘‘ zvolí složce
,,Poznámky‘‘ šablona ,,Obecná poznámka‘‘.
Obrázek 3.50
Jako další krok nutné vytvořit symbol zásuvky, který bude viditelný referenčním pohledu výkresu neboli půdorysu. Jako první je
nutné změnit viditelnost modelu, abychom zamezili výskytu modelu výkresu. výběru celého modelu zásuvky kliknutí na
,,Přepsání viditelnosti‘‘ okně ,,Vlastnosti‘‘ uživatel odstraní možnost zobrazit kromě pohledu také ,,Půdorys/RCP‘‘
