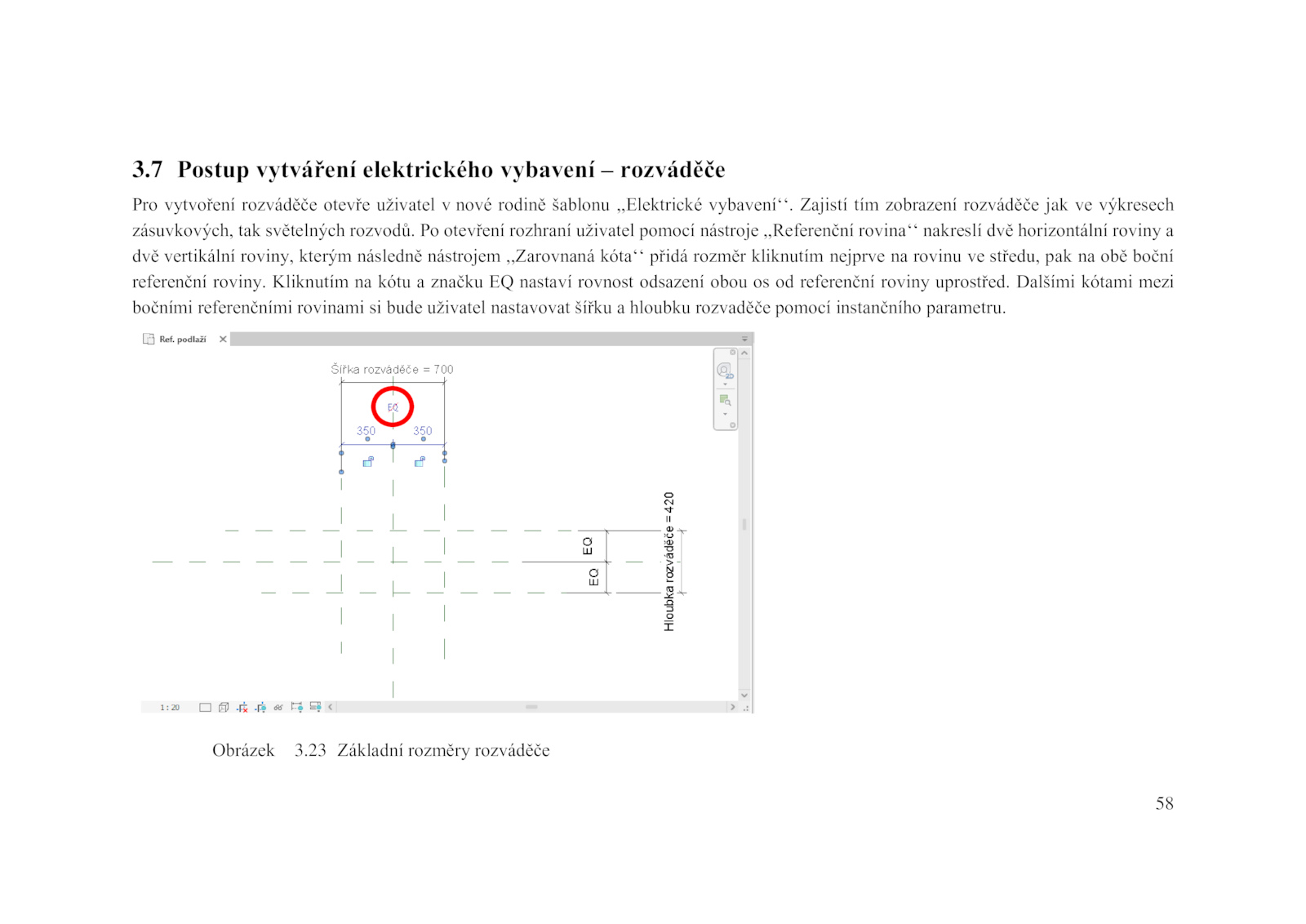

7 Postup vytváření elektrického vybavení rozváděče
Pro vytvoření rozváděče otevře uživatel nové rodině šablonu ,,Elektrické vybavení‘‘.23 Základní rozměry rozváděče
.
Obrázek 3. Dalšími kótami mezi
bočními referenčními rovinami bude uživatel nastavovat šířku hloubku rozvaděče pomocí instančního parametru. otevření rozhraní uživatel pomocí nástroje ,,Referenční rovina‘‘ nakreslí dvě horizontální roviny a
dvě vertikální roviny, kterým následně nástrojem ,,Zarovnaná kóta‘‘ přidá rozměr kliknutím nejprve rovinu středu, pak obě boční
referenční roviny. Zajistí tím zobrazení rozváděče jak výkresech
zásuvkových, tak světelných rozvodů.58
3. Kliknutím kótu značku nastaví rovnost odsazení obou referenční roviny uprostřed
