Model, který uživateli zobrazí,
už obsahuje kvádr představující instalační plochu svítidla (podhled, stěnu apod. Pro svítidlo umístěné strop nebo podhled volena kategorie ,,Obecný
model plošný‘‘, dovolí uživateli umístit svítidlo jak horizontální, tak vertikální plochy projektu.6 Postup vytváření osvětlovacích těles

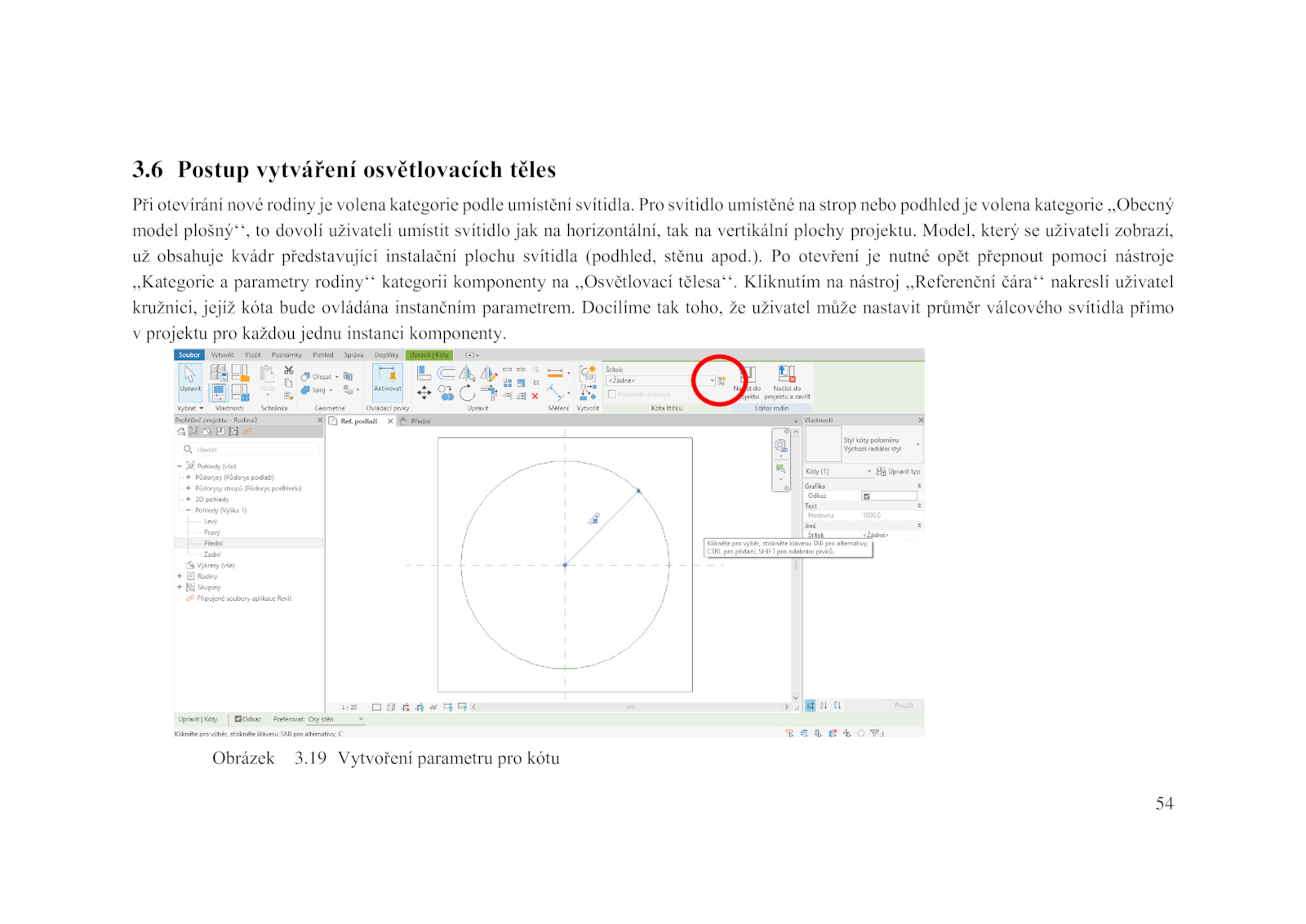

Při otevírání nové rodiny volena kategorie podle umístění svítidla.19 Vytvoření parametru pro kótu
.
Obrázek 3.54
3. Docílíme tak toho, uživatel může nastavit průměr válcového svítidla přímo
v projektu pro každou jednu instanci komponenty. otevření nutné opět přepnout pomocí nástroje
,,Kategorie parametry rodiny‘‘ kategorii komponenty ,,Osvětlovací tělesa‘‘. Kliknutím nástroj ,,Referenční čára‘‘ nakreslí uživatel
kružnici, jejíž kóta bude ovládána instančním parametrem.)
